19 мм передатчик давления с маслом Диффузный передатчик давления с силиконом

Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT SENSOR
Сертификация: CE,RoHs,ISO9001
Номер модели: HT19
Количество мин заказа: 1
Цена: Negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Западное соединение, L/C, T/T
Поставка способности: 5000 шт/месяц
Подробная информация
Материал: 316L Точность: ±0.25%
Жилой материал: Нержавеющая сталь Ряд измерения: 0~10kpa...20kpa....100MPa
Выходной сигнал: mV Силовое питание: 1.5mADC
Тип давления: Размер/абсолют/запечатанный Наименование продукта: Датчик передатчика давления
Компенсированный температурный диапазон: -40 к 80°C Маслонаполненный: Масло кремния
Высокий свет:

Передатчик давления с маслом 19 мм

,

Передатчик давления

,

наполненный маслом


Характер продукции

Наблюдатель передатчика давления диффузного силиконового сплава, заполненный маслом, для испытаний воды и масла

19мм кремниевый пьезорезистивный датчик давления

Введение датчика передатчика давления:

HT19F функционирует как кремниевый пьезорезистивный датчик давления, с ядром, состоящим из высокостабильного диффузного кремниевого элемента.давление жидкостей и газов путем передачи давления испытываемогосредний к кремниевой диафрагме через изоляционную диафрагму и кремниевое масло.Многофункциональность датчика широко используется в воздушных компрессорах и холодильникахсистемы.
Характеристики продуктадатчика передатчика давления:
1Используя передовые технологии и корпус из нержавеющей стали 316L, наряду сматериалы, такие как титан и Hastelloy для диафрагмы
2Использование толстопленочных цепей для компенсации температуры и нулевой точкикоррекция
3.исключительная надежность, повторяемость и стабильность
Заявления
датчика передатчика давления:
1. Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
2Применяется в различных промышленных процессах, включая нефтедобычу, химию, металлургию, энергетику и гидрологию.
3Используется в морской и авиационной промышленности.
4. Подходит для гидравлических и пневматических систем управления
5. Используется в процессах управления
Электрическая производительность
датчика передатчика давления:
1.Силовой источник: ≤2mA DC (типичный 1,5mA DC)
2.Импеданс ввода:3KΩ~6KΩ
3Выходное сопротивление:2.5KΩ~6KΩ
4Электрическое соединение: позолоченные коварные булавки или 100-мм высокотемпературные провода.

Параметры работы:
Диапазон Диаметр ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS
  Тип Макс Единица
Нелинейность ±0.15 ±0.3 % F.S
Повторяемость 0.05 0.1 % F.S
Гистерез 0.05 0.1 % F.S
Нулевой выход 0±1 0±2 mV
Выход на расстояние ≤ 20 КПа 50±10 50±30 mV
≥ 35 кПа 100±10 100±30 mV
Ошибка температуры - нулевая ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Время ошибки температуры ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 120MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 % Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловое кольцо или фторное кольцо
Заполнительная среда Кремниевое масло
Вес ~ 28 г.
Параметры испытываются в следующих условиях: 1,5mA @ 25°C



Конструкция
< 3,5 МПаС ht19 Micro-Pressure Pressure Sensor for transmittert
≥ 3,5 МПаС
< 40 МПаС
ht19 Micro-Pressure Pressure Sensor for transmittert
≥ 40 МПаС ht19 Micro-Pressure Pressure Sensor for transmittert


Электрическое соединение и компенсация



ht19 Micro-Pressure Pressure Sensor for transmittert




Примеры отбора
ht19 Micro-Pressure Pressure Sensor for transmittert


Советы по заказу
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения требуемая герметичность
2. Во время сборки корпуса, убедитесь, что он выровнен вертикально и применять равномерное давление, чтобы избежать блокировки или повреждения компенсацииПлитка.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.

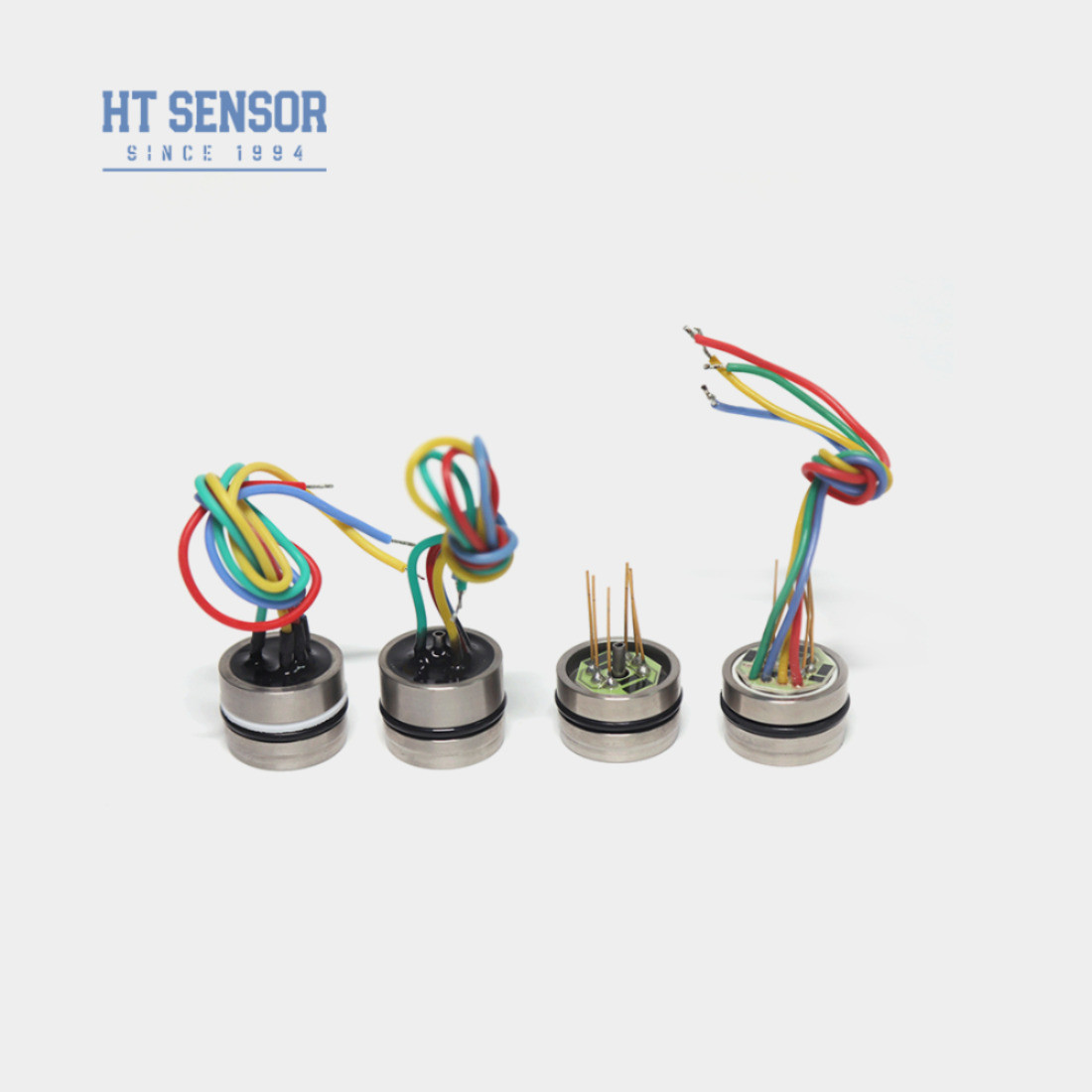

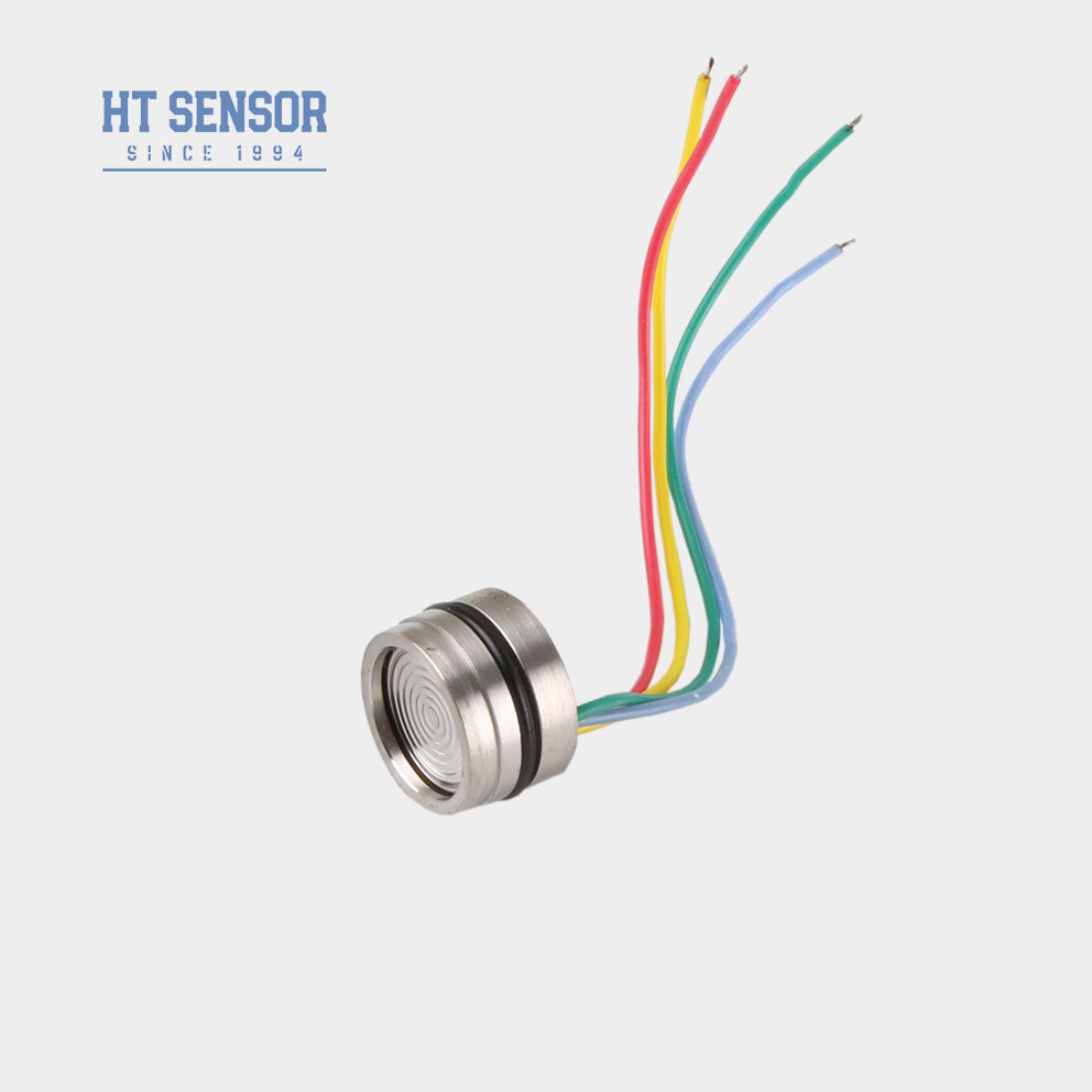

19 мм передатчик давления с маслом Диффузный передатчик давления с силиконом 519 мм передатчик давления с маслом Диффузный передатчик давления с силиконом 6
