Шнур TO8 Силиконовый датчик давления для испытания сухого воздуха Мини датчик давления воды
Product Details
| Модель №.: | HT12 | Тип потока: | TO8 |
|---|---|---|---|
| Тип проводки: | Позолоченные коварные булавки | Измерение среды: | Газовый воздух |
| Диапазон: | 0-10 кПА~1000 кПА | Выход: | Аналоговый сигнал |
| Источник: | Китай | Код HS: | 9026209090 |
| Для: | Диффузный силиконовый передатчик давления | Тип выходного сигнала: | Аналоговый тип |
| Материал: | Нержавеющая сталь | Кастомизация: | Доступно | Индивидуальный запрос |
| Выделить |
Провод к 8 силиконовому датчику давления,Провод к датчику 8 давления воды,Испытатель давления воды на сухом воздухе |
||
Product Description

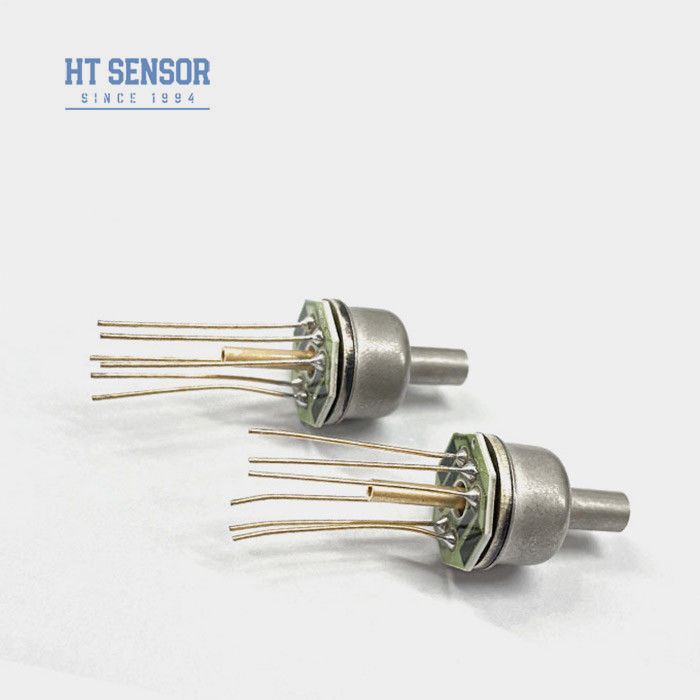

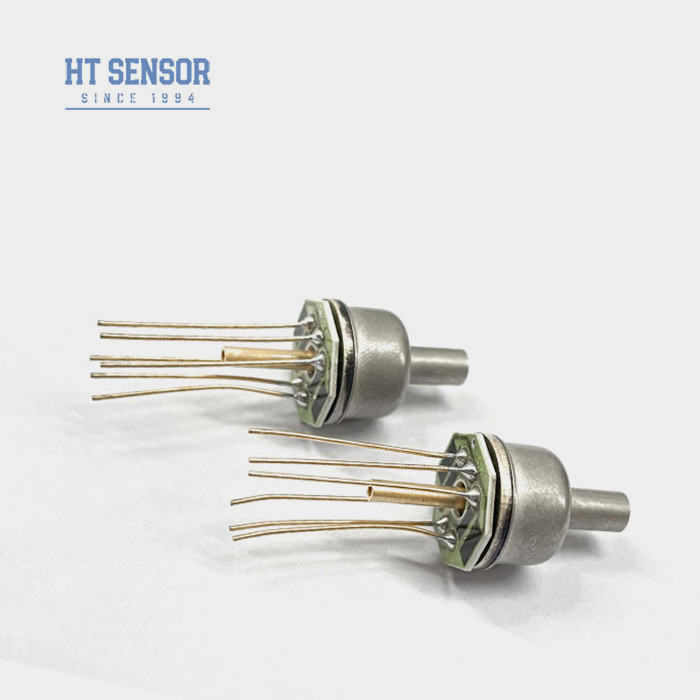

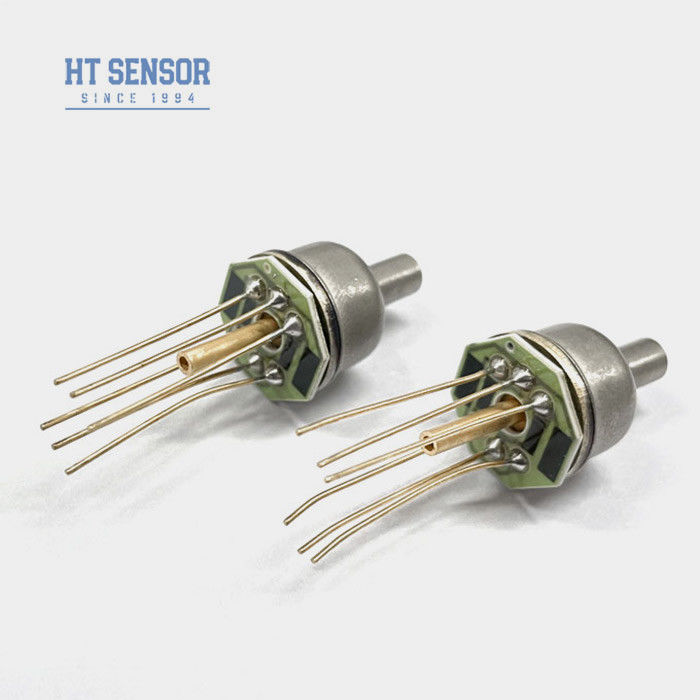

HT12 Baoji Hengtong To8 Силиконовый датчик давления для испытания сухого воздуха
Кремниевый пьезорезистивный датчик давления HT12 представляет собой высокостабильный диффузный кремниевый элемент, упакованный с использованием передового международного инкапсулирования TO8Он известен своей исключительной надежностью, повторяемостью и стабильностью, что делает его идеальным для точного измерения давления газа.
Характеристики кремниевого датчика давления:
- Широкий диапазон измерений, 0~10KPa~2Mpa
- Высокая надежность и отличная стабильность
- Технология инкапсулирования TO8
- Приложения в аэрокосмической отрасли
Заявленияиз кремниевого датчика давления:
- Измерение давления сухих, не коррозионных газов
- Пневматические системы управления
- Биомедицинская инженерия для медицинских применений
- HVAC (нагрев, вентиляция и кондиционирование воздуха)
- Аэрокосмические испытания для целей, связанных с авиацией
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода:3KΩ~6KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение:Золотопокрытые шпильки Ковара или 100-мм высокотемпературные провода
| Параметры производительностииз кремниевого датчика давления: | ||||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Тип | Макс | Единица | ||||
| Линейность | ±0.15 | ±0.3 | % F.S | |||
| Повторяемость | 0.05 | 0.1 | % F.S | |||
| Гистерез | 0.05 | 0.1 | % F.S | |||
| Нулевой выход | 0±1 | 0±2 | mV | |||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | ||
| ≥ 35 кПа | 100±10 | 100±30 | mV | |||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | |||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | |||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | |||
| ≥ 35 кПа | 0 ~ 70 | oC | ||||
| Операционная температура | -20~80 | oC | ||||
| Температура хранения | -40 ~ 125 | oC | ||||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 4MPa | |||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||||
| Материал диафрагмы | 316L | |||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||||
| Шок | 100 г, 11 мс. | |||||
| Время ответа | ≤ 1 мс | |||||
| Вес | ~ 12,5 г | |||||
| Параметры испытываются в следующих условиях: постоянный ток 1,5mA и температура окружающей среды 25°C. | ||||||
| Конструкция | |
| Размер | |
| Электрическое соединение и компенсация |
|
|
| Советы по заказу |
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
