Name: 13мм Силиконовый пьезорезистивный датчик давления
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT13
Price: 21.00 USD
Availability: InStock

13мм Силиконовый пьезорезистивный датчик давления

13mm Silicon Piezoresistive Pressure Sensor Airway Connection Miniature Pressure Sensor

Основная информация

Место происхождения:	Баоджи, Китай.
Фирменное наименование:	HT SENSOR
Сертификация:	CE,RoHs,ISO9001
Номер модели:	HT13

Количество мин заказа:	1
Цена:	negotiable
Упаковывая детали:	Стандартный экспортный пакет
Время доставки:	5-8 рабочих дней
Условия оплаты:	Западное соединение, L/C, T/T
Поставка способности:	5000 шт/месяц

Лучшая цена Контакт

Подробная информация

Модель No.:	HT13	Связывать проволокой тип:	Четырехпроводный
Среднее измерение:	Воздух и жидкость	Dia:	13 мм
Тип:	Силиконовый датчик давления HT13	Тип выходного сигнала:	mv сигнал Аналоговый тип
Материал:	нержавеющая сталь 316l	Конфигурация:	Доступно
Выделить:	13мм кремниевый пьезорезистивный датчик давления , Силиконовый пьезорезистивный датчик давления , 13 мм миниатюрный датчик давления

Характер продукции

HT13 Силиконовый датчик давления из нержавеющей стали

HT13 Силиконовый пьезорезистивный датчик давления

Введение кремниевого датчика давления:

HT13 кремниевый датчик давления является последним дизайном наполненный маслом диффузный кремниевый датчик давления, с высоким давлением воздействие 100 000 раз не плохо, и анти-интерференции / эрозии / заморозки / воздействия,высокая точность и стабильностьВсе из нержавеющей стали с индуктивной пленкой давления.Самое главное - датчик.- Примите 316 нержавеющей стали, высокоточность CNC, импортная печать.

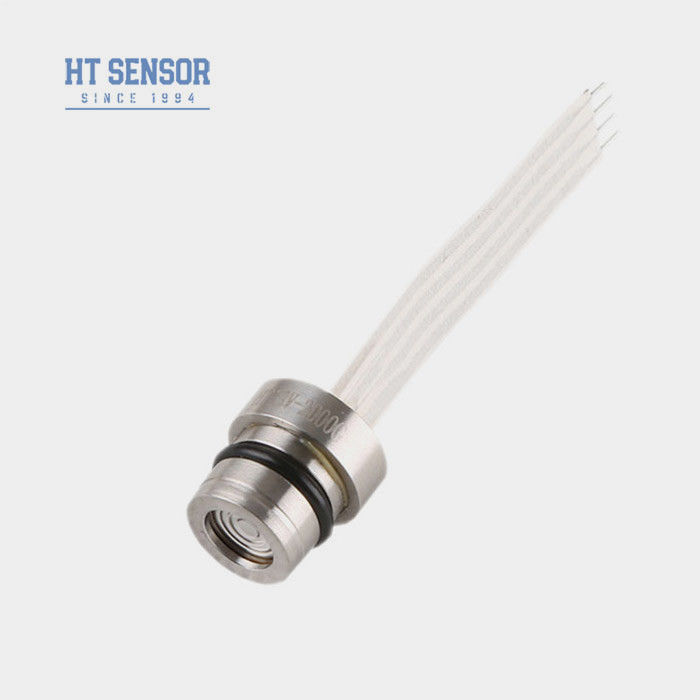

13мм Силиконовый пьезорезистивный датчик давления 0

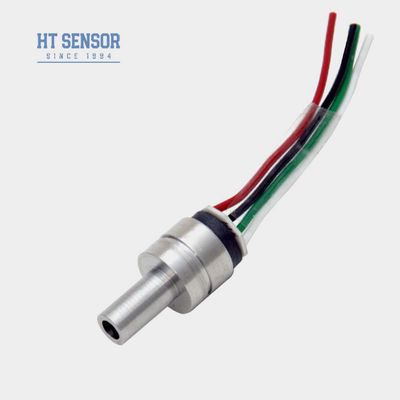

13мм Силиконовый пьезорезистивный датчик давления 1

13мм Силиконовый пьезорезистивный датчик давления 2

Характеристики продуктаиз кремниевого датчика давления:

Использует передовую технологию и заключен в 316L нержавеющей сталижилье
Широкий диапазон измерений 0~350KPa~60MpaS
Высокая надежность и отличная стабильность
Различные натянутые интерфейсы, доступные для выбора

Заявленияиз кремниевого датчика давления:

Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
Компактный дизайн, идеально подходит для приложений с ограниченным пространством
Используется в системах управления процессом для контроля и контроля давления
Обычно используется в системах охлаждения и воздушных компрессорах для измерения давления

Электрическая производительностьиз кремниевого датчика давления:

Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
Импеданс ввода:3KΩ~6KΩ
Импеданс выхода:2.5KΩ~6KΩ
Электрическое соединение:Золотопокрытые шпильки Ковара или 100-мм высокотемпературные провода

Параметры производительностииз кремниевого датчика давления:
Диапазон измерений	Диаметр ((G)	350 кПа, 1000 кПа, 2000 кПа
	Абсолютное (А)	350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Запечатанный (S)	3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa
	Тип		Макс	Единица
Линейность	±0.15		±0.3	% F.S
Повторяемость	0.05		0.1	% F.S
Гистерез	0.05		0.1	% F.S
Нулевой выход	0±1		0±2	mV
Выпуск в полном объеме	100±10		100±30	mV
Нулевая смещение Temp. Дрейф	±0.5		± 1	% F.S
Полномасштабная температура. Дрейф.	±0.5		± 1	% F.S
Компенсированный временный.	0 ~ 70			oC
Операционная температура	-20~80			oC
Температура хранения	-40 ~ 125			oC
Допустимая перегрузка	Возьмите меньшее значение между 3 раз полной шкалы или 80MPa
Давление взрыва	Пять раз больше, чем в полной шкале.
Долгосрочная стабильность	0.2 %			Ф.С. / Год
Материал диафрагмы	316L
Сопротивление изоляции	≥ 200MΩ 100VDC
Вибрация	Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок	100 г, 11 мс.
Время ответа	≤ 1 мс
О-кольцо печать	Нитриловый или фторный каучук
Заполнительная среда	Кремниевое масло
Вес	около 15 г.
Параметры испытываются в следующих условиях: 1,5mA @ 25°C

Конструкция
тип 1
тип 2

Электрическое соединение и компенсация

13мм Силиконовый пьезорезистивный датчик давления 5

Примеры отбора

13мм Силиконовый пьезорезистивный датчик давления 6

Советы по заказу

1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения
требуемый воздух герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измерительная среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.

Компания

13мм Силиконовый пьезорезистивный датчик давления 7

13мм Силиконовый пьезорезистивный датчик давления 8

Вопросы и ответы

1Вопрос: Какие особенности у ваших датчиков давления?

Ответ: высокая точность, долговечность и отличные характеристики.

2.Q: Могу ли я настроить специальные спецификации?

О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM

3Вопрос: Какова ваша производственная мощность?

А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
.

4.Q: Каков типичный срок доставки?

А:5 ~ 8 рабочих днейдля стандартных моделей.

5Вопрос: Какая цена на продукцию?

A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.

6Вопрос: Какова гарантия на вашу продукцию?

О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
