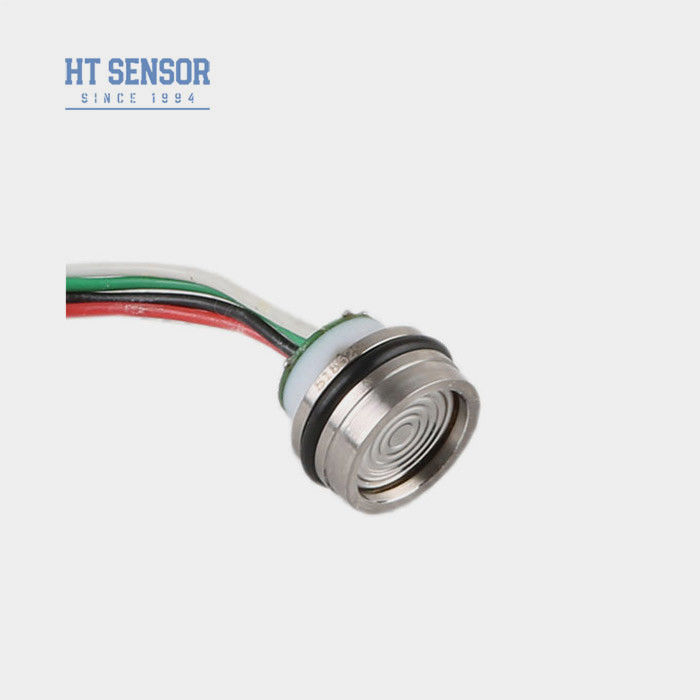

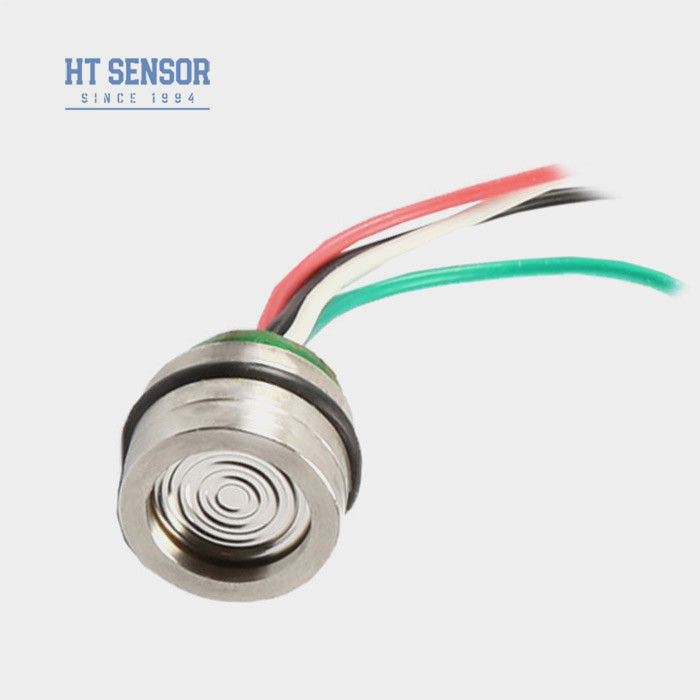

HT13V мини-передатчик давления 13 мм Силиконовый диафрагма тип уровня датчика
Product Details
| Модель №.: | HT13V | Тип проводки: | Банка из четырех проводов или бумаги |
|---|---|---|---|
| Диапазон: | 0-350kpa~35mpa | Поставлять: | 5-10 В постоянного тока |
| Ключевые слова: | Мини-сенсор | Транспортный пакет: | Картонная коробка |
| Торговая марка: | Хэнтонг | Источник: | Баоцзи Китай |
| Тип выходного сигнала: | Сигнал mv аналогового типа | Материал: | Нержавеющая сталь |
| Выделить |
HT13V мини-передатчик давления,Мини-передатчик давления 13 мм,Передатчик уровня типа кремниевой диафрагмы 13 мм |
||
Product Description
Baoji Hengtong HT13V 13mm Тип кремниевого датчика давления для мини-уровневого передатчика
HT13V Силиконовый пьезорезистивный датчик давления
Введение мини-силикона датчика давления:
HT13V - это кремниевый датчик давления с международной передовой высокой стабильностью, высокой точностью кремниевого микросхемы давления, стресс оптимизированный дизайн сфинтерной базы, через SMT, золотой проволоки связывания,сварка диафрагмы, высокий вакуумный впрыск масла, облегчение давления цикла стресса, высокая температура старения, компенсация температуры и другие процессы, стабильность продукта отличная, отличная производительность.
Общий размер миниатюризирован для удовлетворения требований к дизайну пользователя.
Характеристики продуктаиз микросиликона датчика давления:
- Использует передовую технологию и заключен в 316L нержавеющей сталижилье
- Широкий диапазон измерений 0~350KPa~60MpaS
- Высокая надежность и отличная стабильность
- Подача постоянного напряжения
Заявленияиз микросиликона датчика давления:
- Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
- Компактный дизайн, идеально подходит для приложений с ограниченным пространством
- Используется в системах управления процессом для контроля и контроля давления
- Обычно используется в системах охлаждения и воздушных компрессорах для измерения давления
Электрическая производительностьиз микросиликона датчика давления:
- Силовое питание: ≤10VDC (5-10VDC)
- Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
- Импеданс ввода:4KΩ~20KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты
| Параметры производительностииз микросиликона датчика давления: | |||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | 100±10 | 100±30 | mV | ||
| Нулевая смещение Temp. Дрейф | ±0.5 | ± 1 | % F.S | ||
| Полномасштабная температура. Дрейф. | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 80MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~15 г | ||||
| Параметры испытываются в следующих условиях: 10V @ 25oC | |||||
| Конструкцияиз микросиликона датчика давления | |

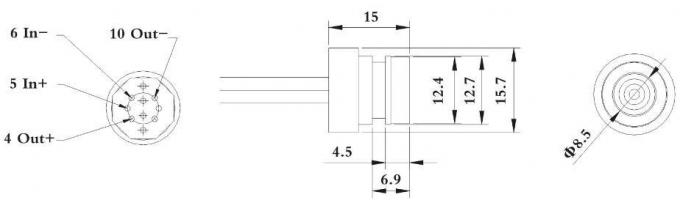

| тип 1 | |

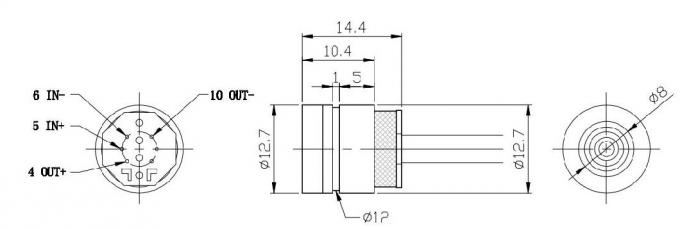

| тип 2 | |

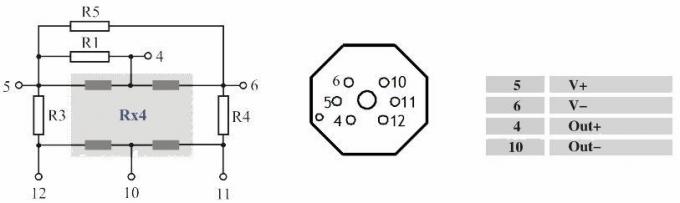

| Электрическое соединение и компенсация |
|
| Примеры отбора |
| Советы по заказу |
требуемый воздух герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измерительная среда не совместима с диафрагмой ядра и корпусным материалом (316L), при оформлении заказа необходимо предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
