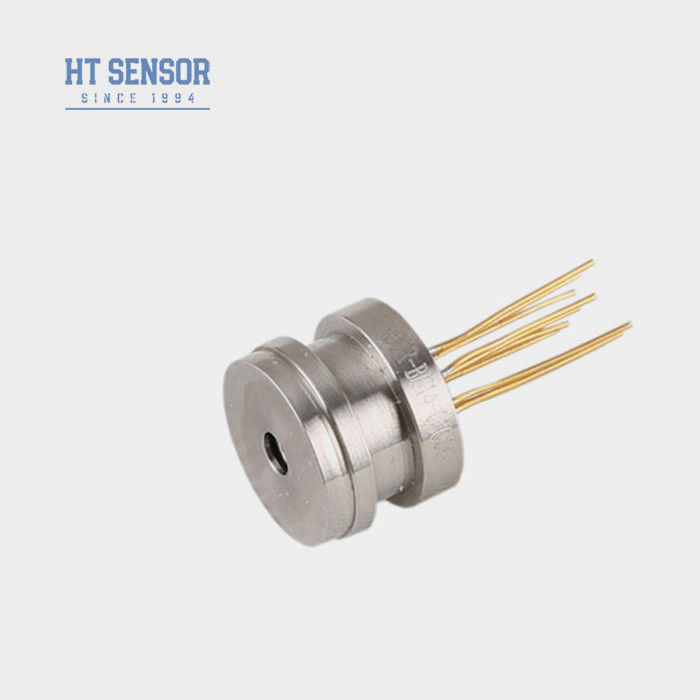

15 мм OEM Силиконовый 316L Нержавеющая сталь датчик давления для измерения уровня жидкости датчик ячейки
Product Details
| Модель №.: | HT15 | Тип потока: | может иметь нить |
|---|---|---|---|
| Тип проводки: | Позолоченные коварные шпильки или четырехпроволочные | Измерительная среда: | Газ и жидкость |
| Власть: | 5-10VDC /1,5 мА | Выход: | 10 мв/В 100+-30 мв |
| Ключевые слова: | Мини-сенсор | Транспортный пакет: | Картонная коробка |
| Торговая марка: | Хэнтонг | Материал: | 316L нержавеющая сталь |
| Выделить |
Силиконовый 316L датчик давления из нержавеющей стали,15 мм OEM датчик давления из нержавеющей стали,15 мм датчик давления для измерения уровня жидкости |
||
Product Description
15 мм OEM датчик давления из нержавеющей стали 316L для испытания жидкостей
Кремниевый пьезорезистивный датчик давления
Введение кремниевого датчика давления:
представляет собой кремниевый пьезорезистивный датчик давления с высокостабильными диффузионными кремниевыми элементами в основе. Он использует пьезорезистивный эффект диффузионного кремния для измерения давления жидкостей и газов. Датчик может преобразовывать сигналы измерения давления и уровня в электрический выход в мВ. Датчик имеет быстрый и точный интерфейс. Нелинейность датчика рассчитывается на основе метода наименьших квадратов BFSL, который широко используется в воздушных компрессорах, системах охлаждения и других областях.
Особенности продуктаДиапазон измеренийМанометрическое (G)
- Использует передовые технологии и заключен в корпус из нержавеющей стали 316LШирокий диапазон измерений 0~350KPa~60MpaS
- Высокая надежность и отличная стабильность
- ±1
- Применение
- Компактный дизайн, идеально подходит для применений с ограниченным пространством
- Используется в системах управления технологическими процессами для мониторинга и контроля давления±1
- Обычно используется в системах охлаждения и воздушных компрессорах для измерения давленияЭлектрические характеристики
- кремниевого датчика давления
- Выходное сопротивление: 2,5KΩ~6KΩ
- Электрическое соединение: позолоченные контакты Kovar или высокотемпературные провода 100 мм
- Параметры производительности
- кремниевого датчика давления
| :Диапазон измеренийМанометрическое (G) | ||||
| 350KPa,1000KPa,2000Kpa | Абсолютное (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||
| Герметичное (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS | |||
| Тип | Макс. | |||
| Единица измерения | Линейность | |||
| ±0,15±1 | %F.S | Повторяемость | 0~70 | |
| 0,1 | %F.S | Выход смещения нуля | 0~70 | |
| 0,050,1 | %F.S | Выход смещения нуля | 0~70 | |
| 0±1±1 | мВ | Выход при полной шкале | ||
| 100±10±1 | мВ | Дрейф смещения нуля по температуре | ||
| ±0,5±1 | %F.S | Компенсированная температура | 0~70 | |
| ±1 | %F.S | Компенсированная температура | 0~70 | |
| ºC | Рабочая температура | Принимайте меньшее значение из 3-кратного значения полной шкалы или 80 МПа | ||
| ºC | Температура хранения | Принимайте меньшее значение из 3-кратного значения полной шкалы или 80 МПа | ||
| ºC | Допустимая перегрузка | Принимайте меньшее значение из 3-кратного значения полной шкалы или 80 МПа | ||
| Разрывное давление | 5X полной шкалы | |||
| Долгосрочная стабильность | 0,2 % | |||
| F.S/год | Материал диафрагмы | 316L | ||
| Сопротивление изоляции | ≥200MΩ 100VDC | |||
| Вибрация | Отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц | |||
| Удар | 100g,11ms | |||
| Время отклика | ≤1 мс | |||
| Уплотнение уплотнительным кольцом | Нитрильный каучук или фторкаучук | |||
| Заполняющая среда | Силиконовое масло | |||
| Вес | около 20 г | |||

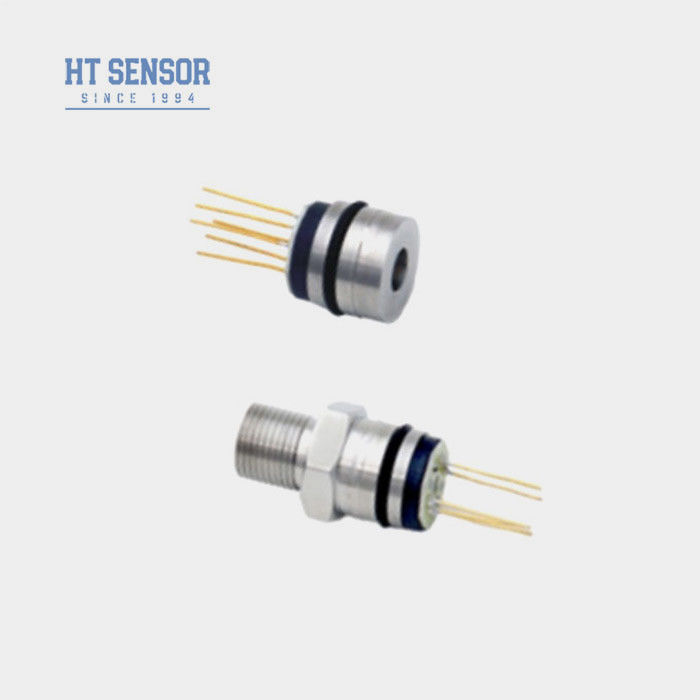

| Параметры протестированы в следующих условиях: 1,5 мА при 25°C | Конструкция | |||
| тип1 | ||||
| тип2 | |
| Электрическое соединение и компенсация |  |
| Примеры выбора | |
| Советы по заказу |
|
|
| 1. Обратите внимание на соответствие размера сердечника и корпуса передатчика при сборке для достижения |
| требуемой герметичности |
3. Если измеряемая среда несовместима с диафрагмой сердечника и материалом корпуса (316L), при размещении заказа следует предоставить специальные инструкции. 4. Избегайте надавливания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение сердечника из-за деформации или прокола диафрагмы.
5. Держите порт давления манометрического сердечника открытым для атмосферы и предотвращайте попадание воды, водяного пара или агрессивных сред в камеру отрицательного давления сердечника.
6. Если есть какие-либо изменения в выводах контактов, обратитесь к этикетке на фактическом сердечнике.
Продукты
Вопросы и ответы
1.Q: Каковы особенности ваших передатчиков датчиков давления?
| A: Высокая точность, долговечность и отличная производительность. Доступна настройка. |
| 2.Q: Могу ли я настроить специальные спецификации? |
