Name: Мини-силиконовый датчик давления Датчик дифференциального давления топлива для испытания жидкости
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT20
Price: 21.00 USD
Availability: InStock

Мини-силиконовый датчик давления Датчик дифференциального давления топлива для испытания жидкости

Mini Silicon Pressure Sensor Fuel Differential Pressure Sensor For Liquid Test

Основная информация

Место происхождения:	Баоджи, Китай.
Фирменное наименование:	HT SENSOR
Сертификация:	CE,RoHs,ISO9001
Номер модели:	HT20

Количество мин заказа:	1
Цена:	negotiable
Упаковывая детали:	Стандартный экспортный пакет
Время доставки:	5-8 рабочих дней
Условия оплаты:	Западное соединение, L/C, T/T
Поставка способности:	5000 шт/месяц

Лучшая цена Контакт

Подробная информация

Модель No.:	HT20	Связывать проволокой тип:	Четырехпроводный
Среднее измерение:	газ и жидкость	Диапазон:	0-10kpa~2Mpa
Сила:	1.5mA	Транспортный пакет:	Картон
Длина:	29.5mm	Производство:	Китай
Код СС:	9026209090	Тип:	пьезорезистивный датчик давления
Для:	Диффузный силиконовый передатчик давления	Тип выходного сигнала:	Аналоговый тип
Материал:	Нержавеющая сталь	Конфигурация:	Доступно.
Выделить:	Мини-силиконовые датчики давления RoHs , Силиконовый датчик давления для испытания жидкости , Датчик дифференциального давления топлива RoHs

Характер продукции

Hengtong HT20 Мини дифференциальный кремниевый датчик давления для испытания жидкости

Датчик дифференциального давления HT20

Введение дифференциального кремниевого датчика давления:

Дифференциальный кремниевый датчик давления HT20 представляет собой кремниевый пьезорезистивный датчик дифференциального давления с ядром из высокостабильного диффузного кремниевого элемента.корпус из нержавеющей стали, и давление передается через нержавеющую стальДиафрагма и запечатанное кремниевое масло на чувствительном чипе.напрямую соприкасаются с измеряемой средой, образуя полностью твердое тело дляизмерение давления, позволяющее точно измерять дифференциальное давление.Таким образом, этот продукт может быть применен в различных сценариях, требующихизмерение дифференциального давления, включая суровые и коррозионные среды;
Характеристики продуктаиз дифференциального кремниевого датчика давления:

Стабильная и надежная производительность
Высокая стойкость к статическому давлению
Экономичное
Использует кремниевый пьезорезистивный элемент, наполненный маслом, чувствительный к давлению

Заявленияиз дифференциального кремниевого датчика давления:

Дифференциальное обнаружение давления
Приборы калибровки давления
Измерение уровня жидкости
Контроль промышленных процессов

Электрическая производительностьиз дифференциального кремниевого датчика давления:

Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
Импеданс ввода:3KΩ~6KΩ
Импеданс выхода:2.5KΩ~6KΩ
Электрическое соединение:Золотопокрытые шпильки Ковара или 100-мм высокотемпературные провода

Параметры производительностииз дифференциального кремниевого датчика давления:
Диапазон измерений		10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Тип	Макс	Единица
Линейность		±0.15	±0.3	% F.S
Повторяемость		0.05	0.1	% F.S
Гистерез		0.05	0.1	% F.S
Нулевой выход		0±1	0±2	mV
Выпуск в полном объеме	≤ 20 КПа	50±10	50±30	mV
	≥ 35 кПа	100±10	100±30	mV
Нулевая смещение Temp. Дрейф	≤ 20 КПа	± 1	±2	% F.S
	≥ 35 кПа	±0.5	± 1	% F.S
Полномасштабная температура. Дрейф.	≤ 20 КПа	± 1	±2	% F.S
	≥ 35 кПа	±0.5	± 1	% F.S
Компенсированный временный.	≤ 20 КПа	0 ~ 50		oC
	≥ 35 кПа	0 ~ 70		oC
Операционная температура		-20~80		oC
Температура хранения		-40 ~ 125		oC
Допустимая перегрузка		Возьмите меньшее значение между 3 раз полной шкалы или 4MPa
Давление взрыва		Пять раз больше, чем в полной шкале.
Долгосрочная стабильность		0.2 %		Ф.С. / Год
Материал диафрагмы		316L
Сопротивление изоляции		≥ 200MΩ 100VDC
Вибрация		Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок		100 г, 11 мс.
Время ответа		≤ 1 мс
О-кольцо печать		Нитриловый или фторный каучук
Заполнительная среда		Кремниевое масло
Вес		~ 45 г
Параметры испытываются в следующих условиях: 1,5mA @ 25°C

Конструкция
Размер
ПримечанияЕсли есть какие-либо изменения в цвете провода, пожалуйста, обратитесь к этикетке, прикрепленной к датчику для точной информации

Электрическое соединение и компенсацияиз дифференциального кремниевого датчика давления

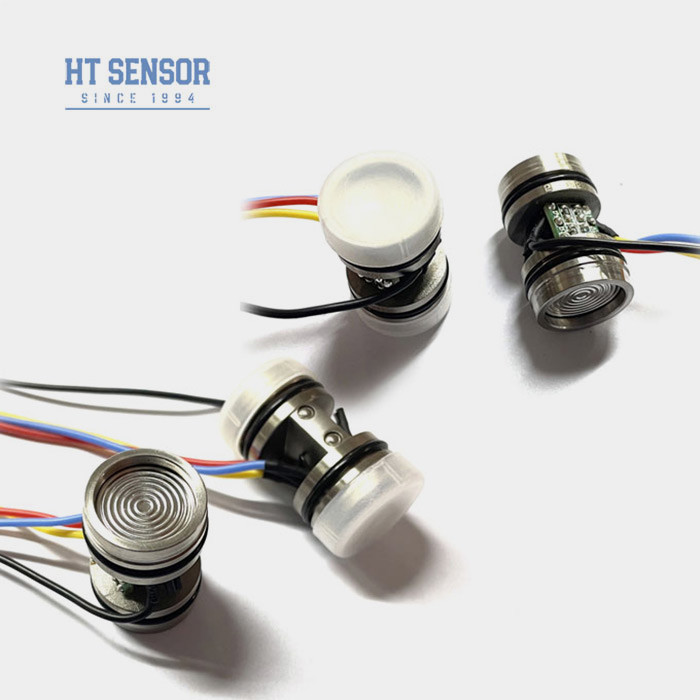

Мини-силиконовый датчик давления Датчик дифференциального давления топлива для испытания жидкости 1

Примеры отбора

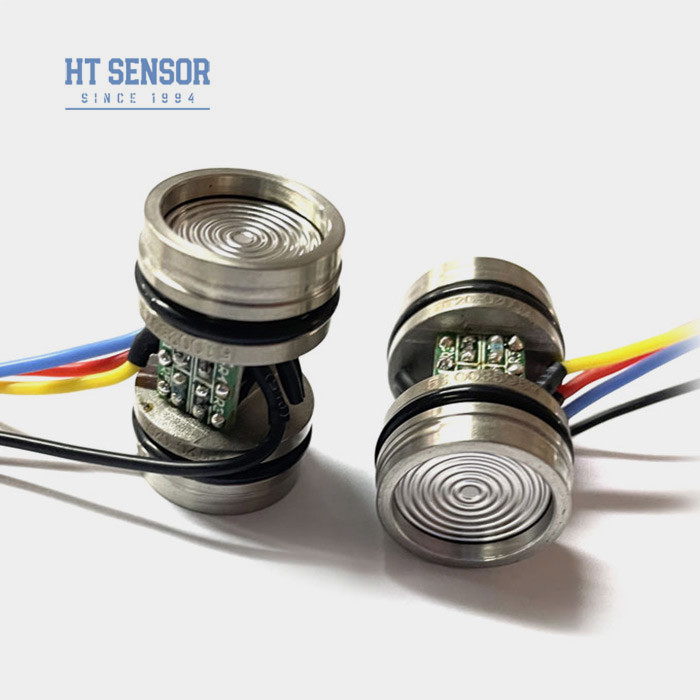

Мини-силиконовый датчик давления Датчик дифференциального давления топлива для испытания жидкости 2

Советы по заказу

1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижениятребуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.

Продукты

Вопросы и ответы

1Вопрос: Какие особенности у ваших датчиков давления?

Ответ: высокая точность, долговечность и отличные характеристики.

2.Q: Могу ли я настроить специальные спецификации?

О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM

3Вопрос: Какова ваша производственная мощность?

А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
.

4.Q: Каков типичный срок доставки?

Ответ: 5-8 рабочих дней для стандартных моделей.

5Вопрос: Какая цена на продукцию?

A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.

6Вопрос: Какова гарантия на вашу продукцию?

О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
