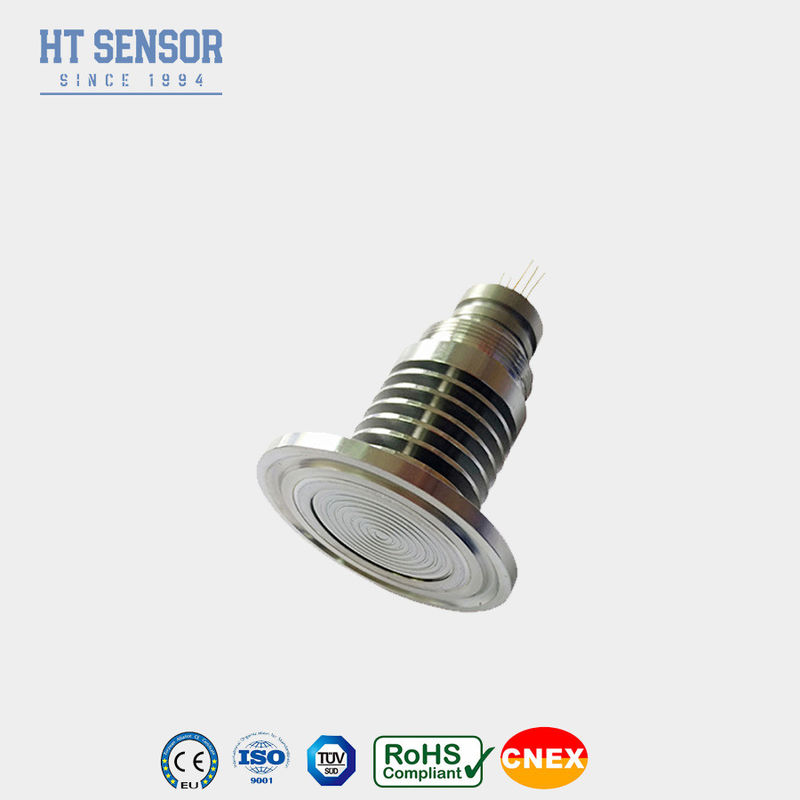

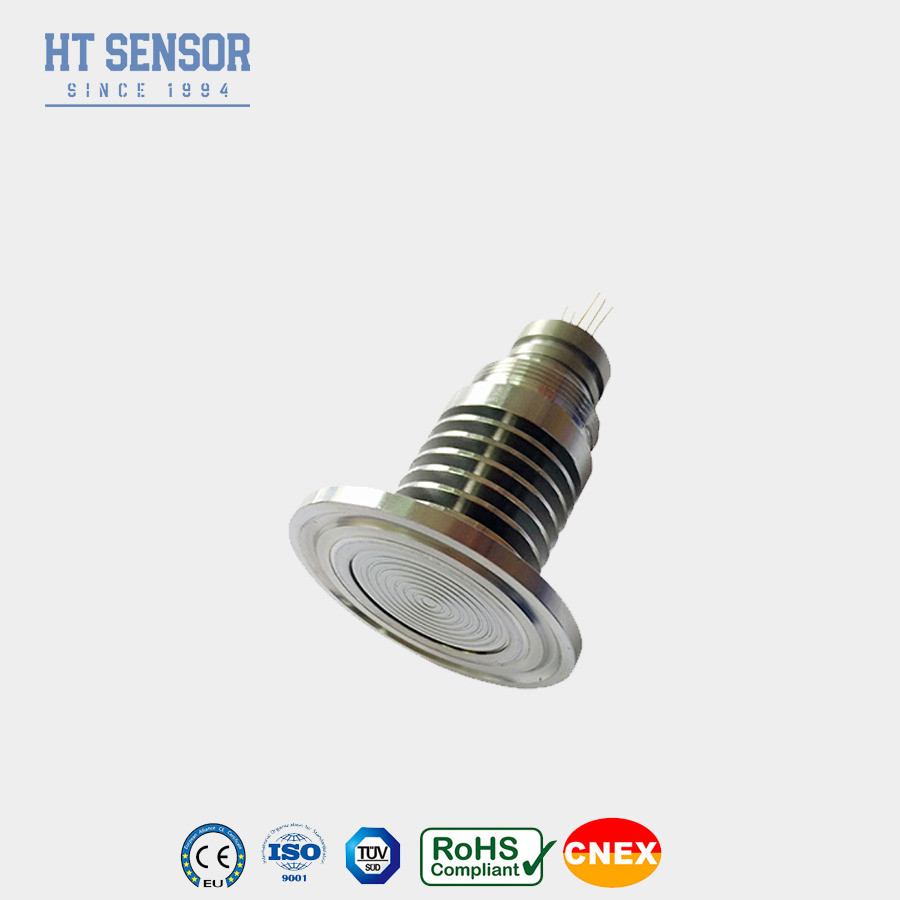

HT-IQ Пиезорезистивный кремниевый датчик давления 50,4 мм Большой диафрагмы типа датчик потока
Product Details
| Модель №.: | HT-IQ | Тип потока: | 50.4 мм сцепление |
|---|---|---|---|
| Тип проводки: | Четырехпроволочные или позолоченные коварные булавки | Измерение среды: | Газ и жидкость |
| Диапазон: | 0-35kpa~3.5Mpa | Власть: | 1,5 мА |
| Транспортный пакет: | коробка | Источник: | Китай |
| Код HS: | 9026209090 | Тип: | Пиезорезистивный кремниевый датчик давления |
| Для: | Диффузный силиконовый передатчик давления | Тип выходного сигнала: | Аналоговый тип |
| Материал: | Нержавеющая сталь | Кастомизация: | Доступно | Индивидуальный запрос |
| Выделить |
HT-IQ пиезорезистивный кремниевый датчик давления,Пиезорезистивный кремниевый датчик давления 50,4 мм |
||
Product Description

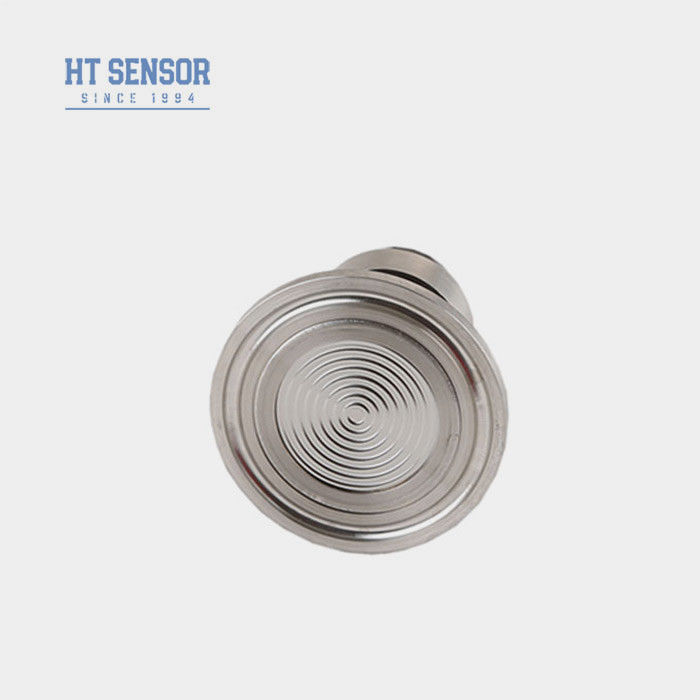

HT-IQ 50,4 мм Большой диафрагма Пиезорезистивный кремниевый датчик давления
HT-IQ Силиконовый пиезорезистивный датчик давления
Введение пьезорезистивного кремниевого датчика давления:
HT-IQ - это датчик давления с высокоустойчивым диффузным кремниевым чипом.Диафрагма с опечатанным кремниевым маслом. Чувствительный чип не контактирует напрямую с измеряемой средой.Он удобен для применения в таких отраслях, как пищевая промышленность и гигиена.
Характеристики продуктаиз пьезорезистивного кремниевого датчика давления:
- Используя передовые технологии и корпус из нержавеющей стали 316L, вместе сматериалы, такие как титан и Hastelloy для диафрагмы
- Использование толстопленочных цепей для компенсации температуры и нулевой точки коррекция
- исключительная надежность, повторяемость и стабильность
- Структура диафрагмы с промывкой, что облегчает очистку
- Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
- Пищевая и напитковая промышленность
- Контроль промышленных процессов
- Фармацевтическая промышленность
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода: 2,5KΩ~6KΩ
- Импеданс выхода: 2,5KΩ~6KΩ
- Электрическое соединение: позолоченные шпильки Ковара или 100 мм высокотемпературные провода.
| Параметры производительностииз пьезорезистивного кремниевого датчика давления: | |||||
| Диапазон измерений | Диаметр ((G) | 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500 KPaS | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | |
| ≥ 35 кПа | 100±10 | 100±30 | mV | ||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | ||
| ≥ 35 кПа | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~ 150 г | ||||
| Параметры испытываются в следующих условиях: 1,5mA @ 25°C | |||||
| Конструкция | |

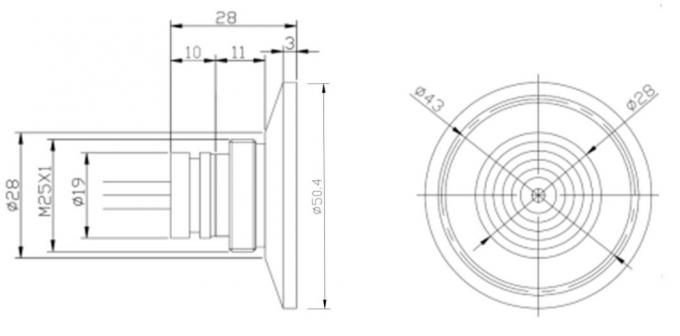

| Размер |
|

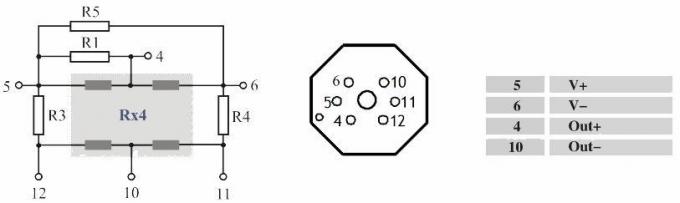

| Электрическое соединение и компенсация |
|

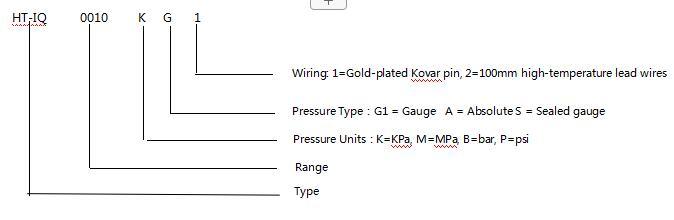

| Примеры отбора |
| Советы по заказу |
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
