HT19V Силиконовый пьезорезистивный датчик давления 5V 10VDC Силиконовый жидкий датчик давления воздуха
Product Details
| Модель №.: | HT19V | Тип потока: | нет |
|---|---|---|---|
| Тип проводки: | Четырехпроводный | Измерение среды: | Газ и жидкость |
| Диапазон: | 0-10kpa~100mpa | Выход: | mV |
| Тип давления: | G/A/S | Поставлять: | 1,5 мА |
| Код HS: | 9026209090 | Поставка способности: | 20000 штук/месяц |
| Тип: | Пиезорезистивный датчик давления | Материал: | Нержавеющая сталь |
| Кастомизация: | Доступно | Индивидуальный запрос | ||
| Выделить |
HT19V Силиконовый пьезорезистивный датчик давления,Силиконовый пьезорезистивный датчик давления 10VDC,Датчик давления в жидком кремниевом воздухе 10VDC |
||
Product Description
HT19V 19mm 10VDC Пиезоэлектрический силиконовый датчик давления для воздуха и жидкости

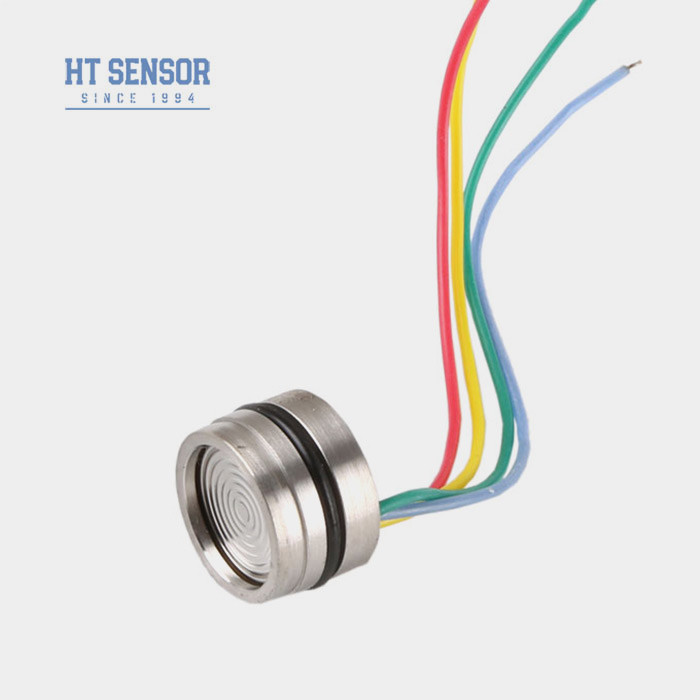

HT19V Силиконовый пьезорезистивный датчик давления
Введение кремниевого датчика давления:
HT19V использует высокостабильный диффузный кремниевый элемент, что делает его надежным кремниевым пьезорезистивным датчиком давления.датчик точно измеряет давление жидкостей и газовЕго широкое применение в воздушных компрессорах и системах охлаждения делает его ценным ресурсом в различных отраслях промышленности.
Характеристики продуктаиз кремниевого датчика давления:
1. Использует толстопленочную схему для компенсации температуры и нулевого смещениякоррекция
2.Высокая надежность и отличная стабильность
3.Постоянное напряжение питания, стандартный выход
Заявленияиз кремниевого датчика давления:
1. Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
2Используется в системах управления процессом для контроля и контроля давления.
3.Обычно используется в системах охлаждения и воздушных компрессорах для давления измерения.
Электрическая производительностьиз кремниевого датчика давления:
1.Силовое питание: ≤10VDC
2Выходное напряжение общего режима: 50% от входа (типичное)
3.Импеданс ввода: 4KΩ ~ 20KΩ
4Выходное сопротивление:2.5KΩ~6KΩ
5Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты
| Параметры производительностииз кремниевого датчика давления:. | ||||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Запечатанный (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Тип | Макс | Единица | ||||
| Нелинейность | ±0.15 | ±0.3 | % F.S | |||
| Повторяемость | 0.05 | 0.1 | % F.S | |||
| Гистерез | 0.05 | 0.1 | % F.S | |||
| Нулевой выход | 0±1 | 0±2 | mV | |||
| Выпуск в полном объеме | ≤ 20 КПа | 50±1 | 50±2 | mV | ||
| ≥ 35 кПа | 100±1 | 100±2 | mV | |||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2.5 | % F.S | ||
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | |||
| ≥ 35 кПа | 0 ~ 70 | oC | ||||
| Операционная температура | -20~80 | oC | ||||
| Температура хранения | -40 ~ 125 | oC | ||||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | |||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||||
| Материал диафрагмы | 316L | |||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||||
| Шок | 100 г, 11 мс. | |||||
| Время ответа | ≤ 1 мс | |||||
| О-кольцо печать | Нитриловый или фторный каучук | |||||
| Заполнительная среда | Кремниевое масло | |||||
| Вес | ~ 28 г | |||||
| Параметры испытываются в следующих условиях: 10В @ 25oC | ||||||

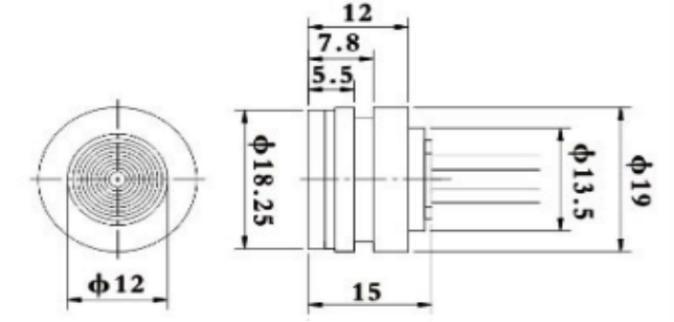

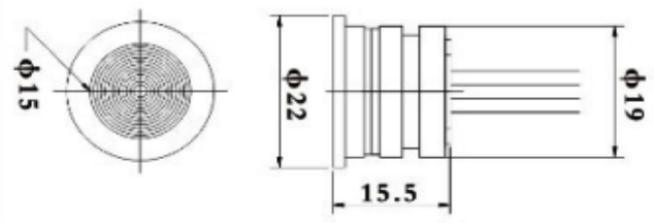

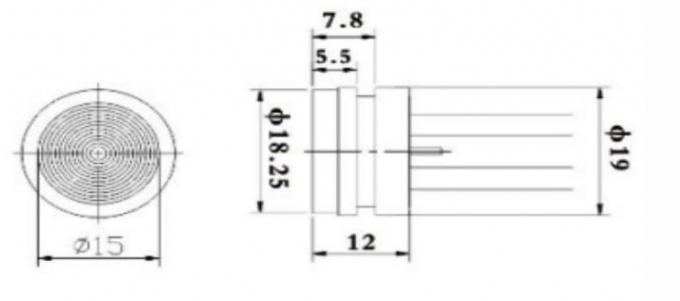

| Конструкцияиз кремниевого датчика давления | |
| < 3,5 МПаС |  |
| ≥ 3,5 МПаС < 40 МПаС |
|
| ≥ 40 МПаС | |

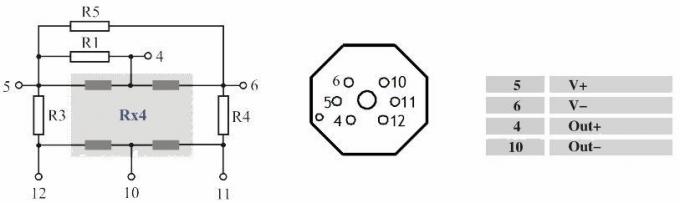

| Электрическое соединение и компенсацияиз кремниевого датчика давления |
|
|

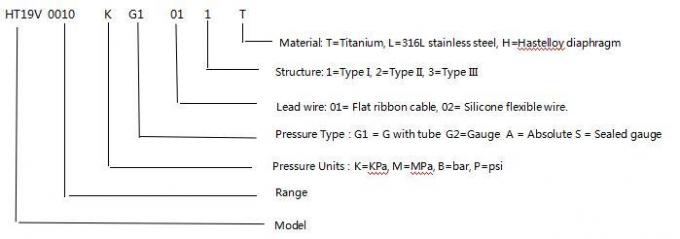

| Примеры отбора |
| Советы по заказу |
2Во время сборки корпуса, убедитесь, что он выровнен вертикально и применять равномерное давление, чтобы избежать повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
| Вопросы и ответы |
.
.
