10VDC жидкий кремниевый датчик давления
Product Details
| Модель №.: | HT30V | Тип потока: | Индивидуальные |
|---|---|---|---|
| Тип проводки: | Четырехпроводный | Измерительная среда: | Газ и жидкость |
| Индивидуальные: | Индивидуальные | Власть: | 5VDC 10VDC |
| Спецификация: | Нить G1/4 G1/8 1/4NPT и т.д. | Тип выходного сигнала: | Аналоговый тип |
| Материал: | Нержавеющая сталь | Кастомизация: | Доступный |
| Выделить |
Датчик давления жидкого кремния 10VDC,Датчик давления жидкого кремния мини нить,Датчик давления уровня водяного бака 10VDC |
||
Product Description

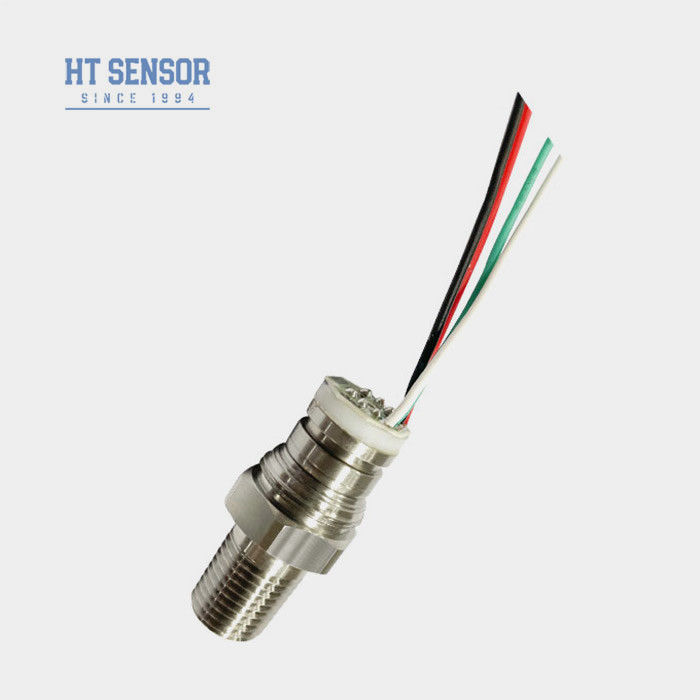

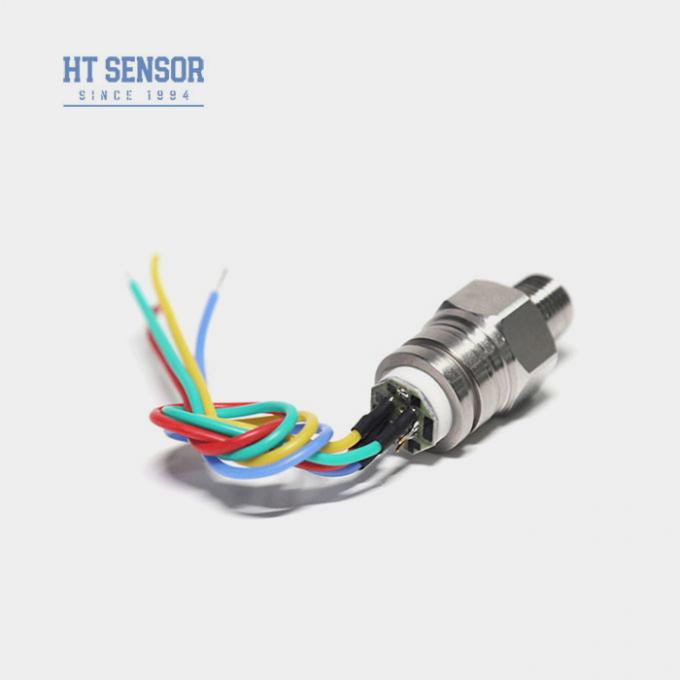

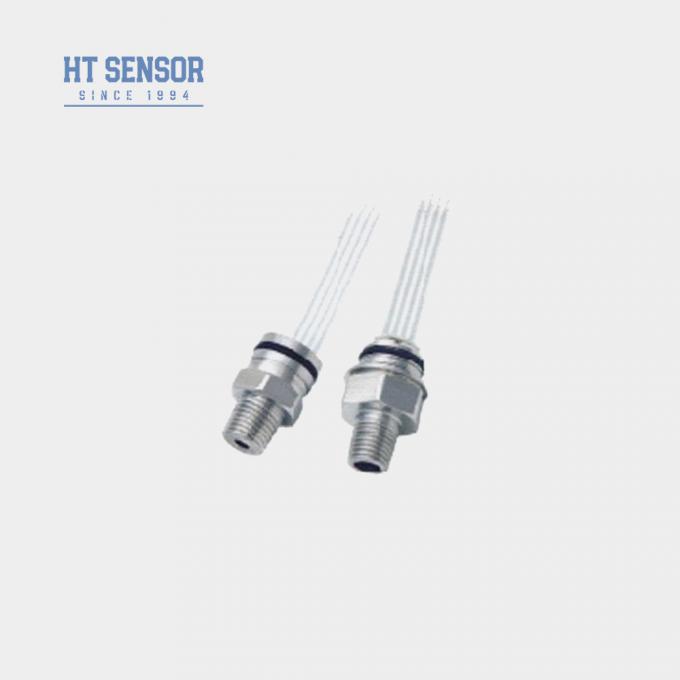

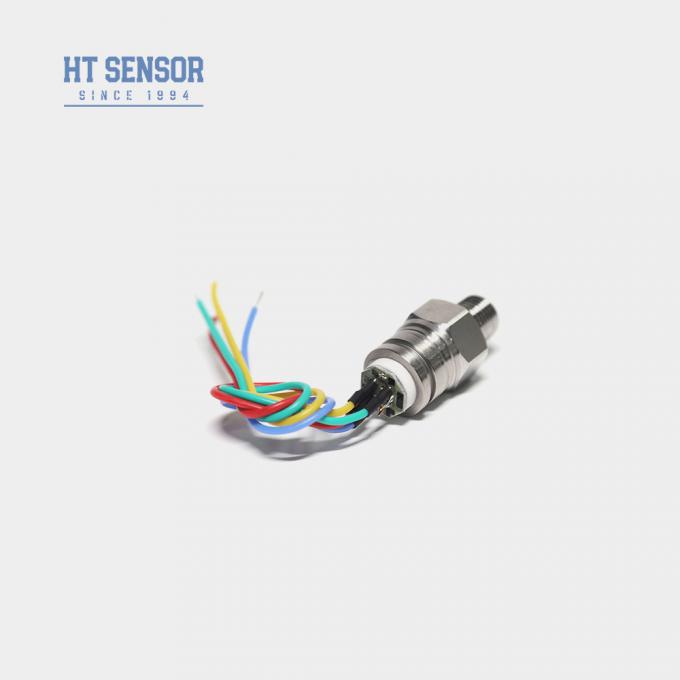

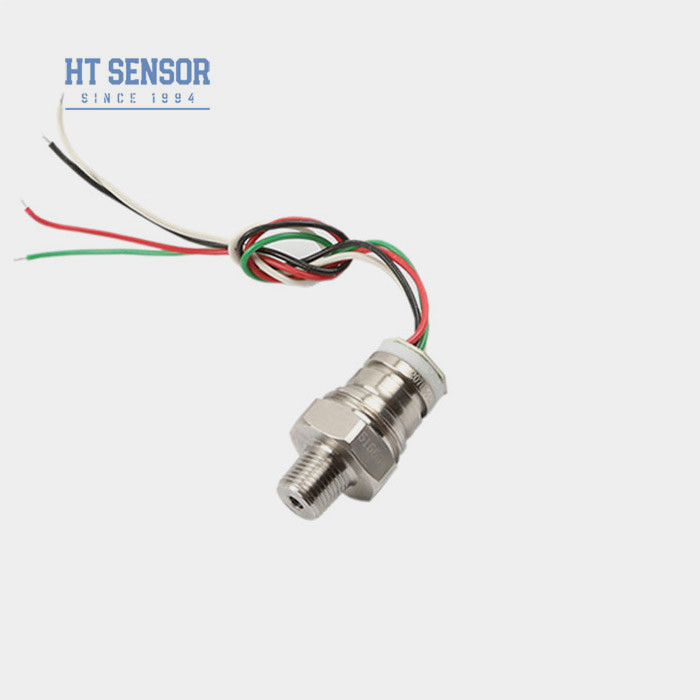

HT30V 10VDC Mini Thread Liquid Silicon Pressure Sensor Transducer, работающий с помощью микропроволоки
HT30V ПиезорезистивныйКремнийДатчик давления
Введение силового датчика давления:
HT30V использует высокостабильный диффузный кремниевый элемент, что делает его надежным кремниевым пьезорезистивным датчиком давления.датчик точно измеряет давление жидкостей и газовЕго широкое применение в воздушных компрессорах и системах охлаждения делает его ценным ресурсом в различных отраслях промышленности.
Характеристики продуктаиз силиконового датчика давления:
- Использует толстопленочную схему для компенсации температуры и нулевого смещенияИсправление.
- Высокая надежность и отличная стабильность.
- Постоянное напряжение питания, стандартный выход
- Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
- Используется в системах управления процессом для контроля и контроля давления.
- Обычно используется в системах охлаждения и воздушных компрессорах для давления измерения.
- Силовое питание: ≤10VDC
- Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
- Импеданс ввода:4KΩ~20KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты
| Параметры производительностииз силиконового датчика давления: | ||||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS,20MPaS | |||||
| Тип | Макс | Единица | ||||
| Нелинейность | ±0.15 | ±0.3 | % F.S | |||
| Повторяемость | 0.05 | 0.1 | % F.S | |||
| Гистерез | 0.05 | 0.1 | % F.S | |||
| Нулевой выход | 0±1 | 0±2 | mV | |||
| Выпуск в полном объеме | ≤ 20 КПа | 50±1 | 50±2 | mV | ||
| ≥ 35 кПа | 100±1 | 100±2 | mV | |||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2.5 | % F.S | ||
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | |||
| ≥ 35 кПа | 0 ~ 70 | oC | ||||
| Операционная температура | -20~80 | oC | ||||
| Температура хранения | -40 ~ 125 | oC | ||||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | |||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||||
| Материал диафрагмы | 316L | |||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||||
| Шок | 100 г, 11 мс. | |||||
| Время ответа | ≤ 1 мс | |||||
| О-кольцо печать | Нитриловый или фторный каучук | |||||
| Заполнительная среда | Кремниевое масло | |||||
| Вес | ~ 63 грамма | |||||
| Параметры испытываются в следующих условиях: 10В @ 25oC | ||||||
| Конструкция | |

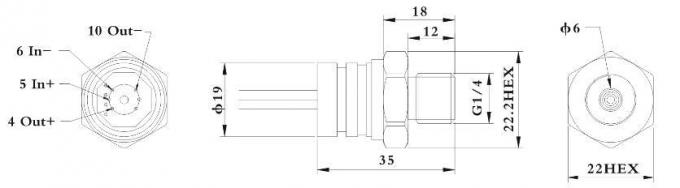

| Размер | |
| Примечания: Размер нитки датчика давления может быть настроен | |
| Электрическое соединение и компенсация |
|
|
| Примеры отбора |
| Советы по заказу |
1Для натянутых датчиков, пожалуйста, убедитесь, что подтвердить необходимый интерфейс натяжки, верхний интерфейс, нижний интерфейс или сварки необходимо дать схему контуры размера.
2Если испытуемая среда несовместима с диафрагмой ядра и корпусным материалом (316L), при заказе должны быть представлены специальные инструкции.
3Избегайте использования рук или острых предметов на диафрагме датчика, чтобы избежать деформации диафрагмы или прокола и повреждения ядра.
4. Держите порты давления измеряющего ядра открытыми для атмосферы, чтобы предотвратить попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления измеряющего ядра.
5Если какой-либо штифт меняется, обратитесь к этикетке на фактическом проводе.
