HT30 G1/4 Нить Силиконовый датчик давления
Product Details
| Модель №.: | HT30 | Тип потока: | OEM |
|---|---|---|---|
| Тип проводки: | Четырехпроводный | Измерительная среда: | Газ и жидкость |
| Диапазон: | 0-10kpa~20Mpa | Власть: | 1,5 мА |
| Транспортный пакет: | Картонная коробка | код HS: | 9026209090 |
| Поставка способности: | 50000 шт/год | Тип: | Пиезорезистивный датчик давления |
| Для: | Диффузный силиконовый передатчик давления | Тип выходного сигнала: | Аналоговый тип |
| Материал: | нержавеющая сталь | Кастомизация: | Доступно | Индивидуальный запрос |
| Выделить |
HT30 Нижнесиликовый датчик давления,OEM Кремниевый датчик давления,Датчик давления воды OEM |
||
Product Description

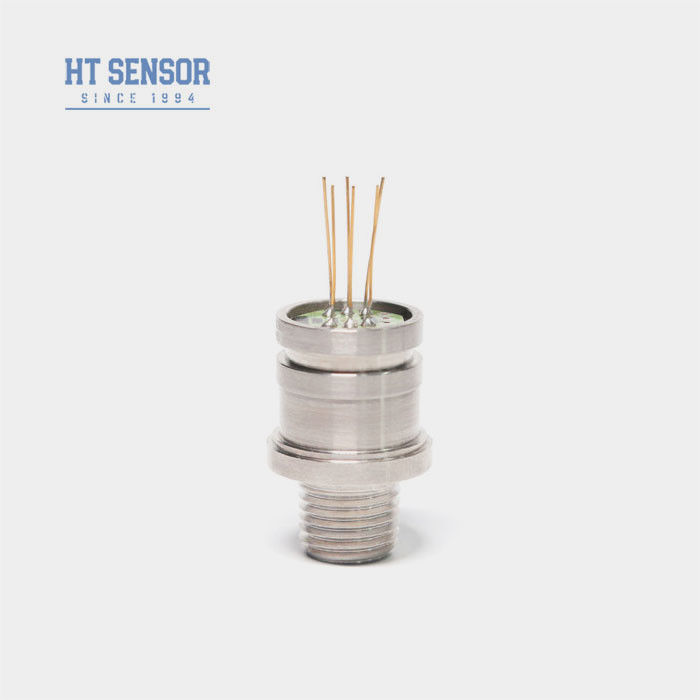

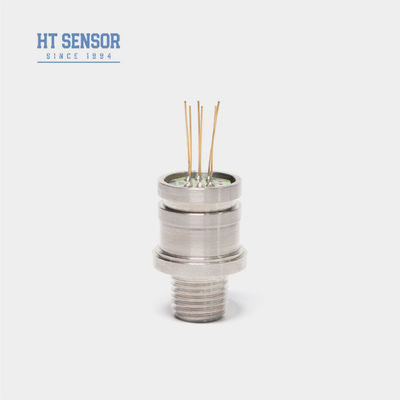

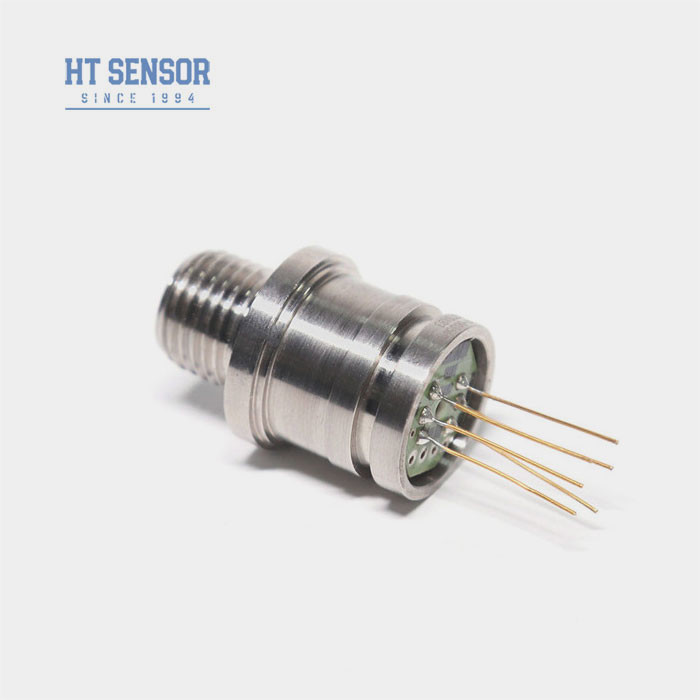

Baoji Hengtong HT30 Thread Customized silicon Pressure Sensor Cell for water
HT30 Кремниевый пьезорезистивный датчик давления
Введение кремниевого датчика давления:
Кремниевый пьезорезистивный датчик давления HT30 представляет собой высокостабильный диффузионный кремниевый элемент элемент. Он использует пьезорезистивный эффект диффузионного кремния для измерения давления жидкостей и газов. Сердечник сваривается вместе со стандартной резьбой и не использует уплотнительные кольца, что делает его пригодным для широкого спектра применений.
- Питание: ≤2 мА постоянного тока (типичное значение 1,5 мА постоянного тока)
- Входное сопротивление: 2,5 кОм~6 кОм
- Выходное сопротивление: 2,5 кОм~6 кОм
- Электрическое соединение: позолоченные контакты из ковара или высокотемпературные провода длиной 100 мм.
| Параметры производительности кремниевого датчика давления: | |||||
| Диапазон измерения | Манометрическое (G) | 10 кПа, 20 кПа, 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа | |||
| Абсолютное (A) | 100 кПаА, 200 кПаА, 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА | ||||
| Герметичное (S) | 3500 кПаS, 7 МПаS, 10 МПаS, 20 МПаS | ||||
| Тип | Макс. | Единица измерения | |||
| Нелинейность | ±0,15 | ±0,3 | %F.S | ||
| Повторяемость | 0,05 | 0,1 | %F.S | ||
| Гистерезис | 0,05 | 0,1 | %F.S | ||
| Выход смещения нуля | 0±1 | 0±2 | мВ | ||
| Выход при полной шкале | ≤20 кПа | 50±10 | 50±30 | мВ | |
| ≥35 кПа | 100±10 | 100±30 | мВ | ||
| Дрейф смещения нуля по температуре | ≤20 кПа | ±1 | ±2 | %F.S | |
| ≥35 кПа | ±0,5 | ±1 | %F.S | ||
| Дрейф полной шкалы по температуре | ≤20 кПа | ±1 | ±2 | %F.S | |
| ≥35 кПа | ±0,5 | ±1 | %F.S | ||
| Компенсированная температура | ≤20 кПа | 0~50 | ºC | ||
| ≥35 кПа | 0~70 | ºC | |||
| Рабочая температура | -20~80 | ºC | |||
| Температура хранения | -40~125 | ºC | |||
| Допустимая перегрузка | Принимайте меньшее значение из 3-кратного значения полной шкалы или 120 МПа | ||||
| Разрывное давление | 5X полной шкалы | ||||
| Долгосрочная стабильность | 0,2 % | F.S/год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥200MΩ 100 В постоянного тока | ||||
| Вибрация | Отсутствие изменений в условиях от 10gRMS, от 20 Гц до 2000 Гц | ||||
| Удар | 100 г, 11 мс | ||||
| Время отклика | ≤1 мс | ||||
| Уплотнение уплотнительным кольцом | Нитрильный каучук или фторкаучук | ||||
| Заполняющая среда | Силиконовое масло | ||||
| Вес | ~63 г | ||||
| Параметры протестированы в следующих условиях: 1,5 мА при 25°C | |||||
| Конструкция кремниевого датчика давления | |
| Размер |
|
| Электрическое соединение и компенсация |
|
| Примеры выбора |
Особенности продукта кремниевого датчика давления:
- Использование передовых технологий и корпуса из нержавеющей стали 316L, а также материалов, таких как титан и Hastelloy для диафрагмы
- Использование толстопленочных схем для температурной компенсации и коррекции нуля коррекции.
- Доступны различные резьбовые интерфейсы для выбора
- Сварка одним куском, компактный размер и высокая надежность
- Применяется на различных промышленных объектах, включая нефтяную, химическую, металлургическую, энергетическую и гидрологическую отрасли. .
- Используется в морской и авиационной промышленности
- Подходит для гидравлических и пневматических систем управления
- Используется в приложениях управления технологическими процессами
| Советы по заказу |
1. При сборке обратите внимание на соответствие размера сердечника и корпуса передатчика для достижения требуемой герметичности.
2. В процессе сборки корпуса убедитесь, что он выровнен по вертикали, и приложите равномерное давление, чтобы избежать заклинивания или повреждения компенсационной пластины.
3. Если тестируемая среда несовместима с диафрагмой сердечника и материалом корпуса (316L), при размещении заказа следует предоставить специальные инструкции.
4. Не нажимайте на диафрагму датчика руками или острыми предметами, чтобы избежать деформации или прокола диафрагмы и повреждения сердечника.
5. Держите порт давления сердечника манометра открытым для атмосферы, чтобы предотвратить попадание воды, водяного пара или агрессивных сред в камеру отрицательного давления сердечника манометра.
6. При любых изменениях контактов обратитесь к этикетке на проводе фактического сердечника.
| компания |
| Вопросы и ответы |
В1: Являетесь ли вы торговой компанией? О1: Мы являемся производителем с более чем 29-летним опытом.
В2: Индивидуальный продукт
О2: Мы предоставляем услуги OEM и индивидуального дизайна.
В3: Гарантия качества
О3: На нашу продукцию предоставляется ограниченная гарантия от 12 до 18 месяцев с даты отгрузки первоначальному покупателю. Hengtong заменит или отремонтирует дефектную продукцию бесплатно. Эта гарантия не распространяется на любые устройства, которые были изменены, неправильно использованы или небрежно использовались.
В4: Отгрузка и упаковка
О4: Продукция обычно отправляется международной экспресс-доставкой, включая UPS, FedEx, DHL и INT, с предоплатой фрахта, также можно использовать вашу учетную запись для сбора груза, стандартная экспортная упаковка, включая сертификацию инспекции.
В5: Свяжитесь с нами
О5: У нас есть активная и опытная команда продаж, которая поможет вам с техническими вопросами и деловыми вопросами. Просто оставьте нам сообщение или нажмите онлайн-сервис.
