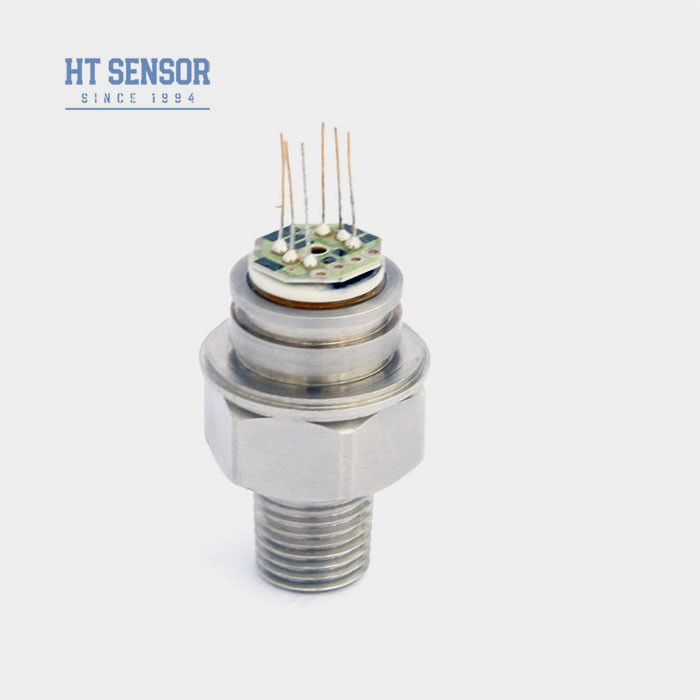

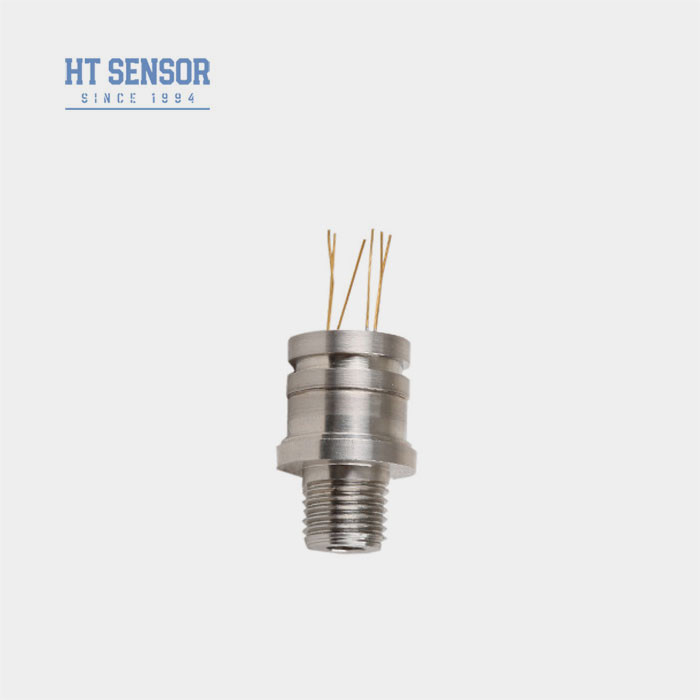

Name: Силиконовый датчик давления из нержавеющей стали элемент пиезорезистивный датчик давления
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT30
Price: 21.00 USD
Availability: InStock

Силиконовый датчик давления из нержавеющей стали элемент пиезорезистивный датчик давления

Stainless Steel Silicon Pressure Sensor Element Piezoresistive Pressure Transmitter

Основная информация

Место происхождения:	Баоджи, Китай.
Фирменное наименование:	HT SENSOR
Сертификация:	CE,RoHs,ISO9001
Номер модели:	HT30

Количество мин заказа:	1
Цена:	negotiable
Упаковывая детали:	Стандартный экспортный пакет
Время доставки:	5-8 рабочих дней
Условия оплаты:	Западное соединение, L/C, T/T
Поставка способности:	5000 шт/месяц

Лучшая цена Контакт

Подробная информация

Модель No.:	HT30	Тип нитки:	G1/4 G1/8 и так далее
Связывать проволокой тип:	Позолоченные булавки Ковара или 100 мм высокотемпературных проводов.	Среднее измерение:	газ и жидкость
Стабильность:	± 0,1% F.S/год	Диапазон:	0~10kpa- 40Mpa
Диафрагма:	316L	Силовое питание:	1.5mA
Тип выходного сигнала:	Аналоговый тип	Материал:	Нержавеющая сталь
Конфигурация:	Доступно.	Гарантия:	2 года
Выделить:	Силиконовый датчик давления из нержавеющей стали , Силиконовый датчик давления , Силиконовый пиезорезистивный передатчик давления

Характер продукции

HT30 Нержавеющая сталь, элемент зондирования давления, датчик давления для датчика давления

HT30 Силиконовый пьезорезистивный датчик давления

Введение кремниевого датчика давления:

HT30 кремниевый пьезорезистивный датчик давления - это высокостабильный диффузный кремнийОн использует пьезорезистивный эффект диффузного кремния для измеренияЯдро сварено вместе со стандартными не использует O-кольцо уплотнения, что делает его подходящим для широкого спектраЗаявления
Характеристики продуктаиз кремниевого датчика давления:

1Используя передовые технологии и корпус из нержавеющей стали 316L, наряду сматериалы, такие как титан и Hastelloy для диафрагмы

2Использование толстопленочных цепей для компенсации температуры и нулевой точкикоррекция.

3.Многоцелевые интерфейсы доступны для выбора

4.Сварка в одном куске, компактный размер и высокая надежность

Заявленияиз кремниевого датчика давления:

1Применяется в различных промышленных процессах, включая нефтедобычу, химию, металлургию, энергетику и гидрологию..

2Используется в морской и авиационной промышленности.

3. Подходит для гидравлических и пневматических систем управления

4. Используется в процессах управления

Электрическая производительностьиз кремниевого датчика давления:

1.Силовой источник: ≤2mA DC (типичный 1,5mA DC)

2Импеданс ввода:2.5KΩ~6KΩ

3Выходное сопротивление:2.5KΩ~6KΩ

4Электрическое соединение: позолоченные коварные булавки или 100-мм высокотемпературные провода.

Параметры производительностииз кремниевого датчика давления:
Диапазон измерений		Диаметр ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Абсолютное (А)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Запечатанный (S)	3500KPaS,7MPaS,10MPaS,20MPaS
		Тип		Макс	Единица
Нелинейность		±0.15		±0.3	% F.S
Повторяемость		0.05		0.1	% F.S
Гистерез		0.05		0.1	% F.S
Нулевой выход		0±1		0±2	mV
Выпуск в полном объеме	≤ 20 КПа	50±10		50±30	mV
	≥ 35 кПа	100±10		100±30	mV
Нулевая смещение Temp. Дрейф	≤ 20 КПа	± 1		±2	% F.S
	≥ 35 кПа	±0.5		± 1	% F.S
Полномасштабная температура. Дрейф.	≤ 20 КПа	± 1		±2	% F.S
	≥ 35 кПа	±0.5		± 1	% F.S
Компенсированный временный.	≤ 20 КПа	0 ~ 50			oC
	≥ 35 кПа	0 ~ 70			oC
Операционная температура		-20~80			oC
Температура хранения		-40 ~ 125			oC
Допустимая перегрузка		Возьмите меньшее значение между 3 раз полной шкалы или 120MPa
Давление взрыва		Пять раз больше, чем в полной шкале.
Долгосрочная стабильность		0.2 %			Ф.С. / Год
Материал диафрагмы		316L
Сопротивление изоляции		≥ 200MΩ 100VDC
Вибрация		Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок		100 г, 11 мс.
Время ответа		≤ 1 мс
О-кольцо печать		Нитриловый или фторный каучук
Заполнительная среда		Кремниевое масло
Вес		~ 63 грамма
Параметры испытываются в следующих условиях: 1.5mA @ 25°C

Конструкция

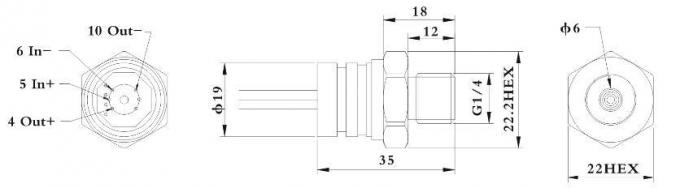

Размер

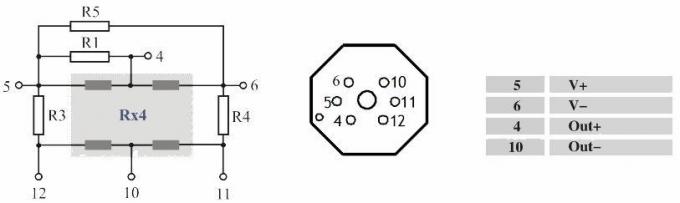

Электрическое соединение и компенсация

Силиконовый датчик давления из нержавеющей стали элемент пиезорезистивный датчик давления 1

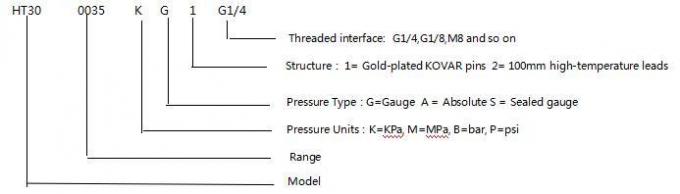

Примеры отбора

Силиконовый датчик давления из нержавеющей стали элемент пиезорезистивный датчик давления 2

Советы по заказу

1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.

Вопросы и ответы

1Вопрос: Какие особенности у ваших датчиков давления?

Ответ: высокая точность, долговечность и отличные характеристики.

2.Q: Могу ли я настроить специальные спецификации?

О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM

3Вопрос: Какова ваша производственная мощность?

А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
.4.Q: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.

5Вопрос: Какая цена на продукцию?

A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.6Вопрос: Какова гарантия на вашу продукцию?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные службы будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
