Дифференциальный датчик HT20V Диффузный кремниевый пиезорезистивный датчик давления
Product Details
| Модель №.: | HT20V | Тип проводки: | Четырехпроводный |
|---|---|---|---|
| Измерительная среда: | Газ и жидкость | Индивидуальные: | Индивидуальные |
| Власть: | 10 В | Транспортный пакет: | коробка |
| Тип: | Дифференциальный пьезорезистивный датчик давления | Тип выходного сигнала: | Аналоговый тип |
| Материал: | Нержавеющая сталь | Кастомизация: | Доступно | Индивидуальный запрос |
| Выделить |
Дифференциальное давление датчика HT20V,Дифференциальный датчик давления диффузный кремний,Диффузный кремниевый пиезорезистивный датчик давления |
||
Product Description

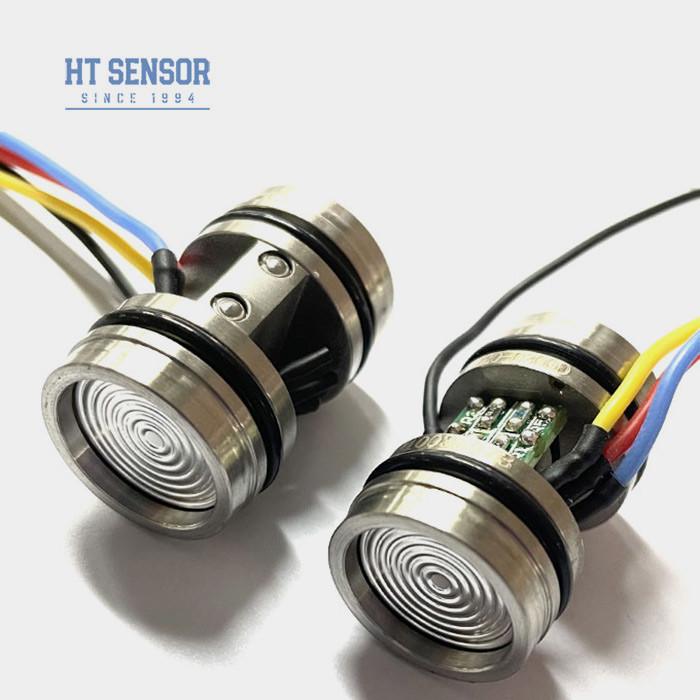

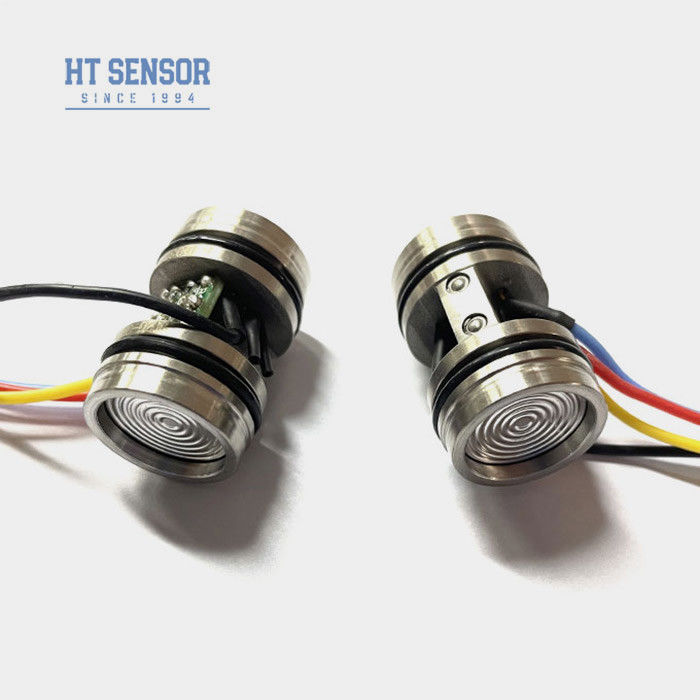

Baoji Hengtong HT20V Дифференциальный пиезорезистивный диффузный кремниевый датчик давления 10vdc
Введение дифференциального диффузного кремниевого датчика давления:
HT20V - это датчик дифференциального давления, использующий высокостабильный диффузныйСиликоновый элемент в качестве его ядра.Датчик работает с исключительной надежностью.через диафрагму из нержавеющей стали и запечатанное кремниевое масло, обеспечивая точнуюЧувствительный чип остается изолированным отпрямой контакт с измеряемой средой, создавая полностью твердое состояниеВ результате, это устройство обеспечивает точное измерение дифференциального давления.универсальный продукт подходит для различных приложений, требующих надежного иточное измерение дифференциального давления
Характеристики продуктаиз дифференциального диффузного кремниевого датчика давления:
- Стабильная и надежная производительность
- Высокая стойкость к статическому давлению
- Экономичное
- Дифференциальное обнаружение давления
- Приборы калибровки давления
- Измерение уровня жидкости
- Силовое питание: ≤10VDC
- Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
- Импеданс ввода:4KΩ~20KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение: 100-мм высокотемпературный провод.
| Параметры производительностииз дифференциального диффузного кремниевого датчика давления: | ||||
| Диапазон измерений | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Тип | Макс | Единица | ||
| Линейность | ±0.15 | ±0.3 | % F.S | |
| Повторяемость | 0.05 | 0.1 | % F.S | |
| Гистерез | 0.05 | 0.1 | % F.S | |
| Нулевой выход | 0±1 | 0±2 | mV | |
| Выпуск в полном объеме | ≤ 20 КПа | 50±1 | 50±2 | mV |
| ≥ 35 кПа | 100±1 | 100±2 | mV | |
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2.5 | % F.S |
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S |
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | |
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | |
| ≥ 35 кПа | 0 ~ 70 | oC | ||
| Операционная температура | -20~80 | oC | ||
| Температура хранения | -40 ~ 125 | oC | ||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 4MPa | |||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||
| Материал диафрагмы | 316L | |||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||
| Шок | 100 г, 11 мс. | |||
| Время ответа | ≤ 1 мс | |||
| О-кольцо печать | Нитриловый или фторный каучук | |||
| Заполнительная среда | Кремниевое масло | |||
| Вес | ~ 45 г | |||
| Параметры испытываются в следующих условиях: постоянное напряжение 10 В и температура окружающей среды 25 °C. | ||||
| Конструкцияиз дифференциального диффузного кремниевого датчика давления | |
| Размер |  |
| ПримечанияЕсли есть какие-либо изменения в цвете провода, пожалуйста, обратитесь к этикетке, прикрепленной к датчику для точной информации | |
| Электрическое соединение и компенсацияиз дифференциального диффузного кремниевого датчика давления |
|

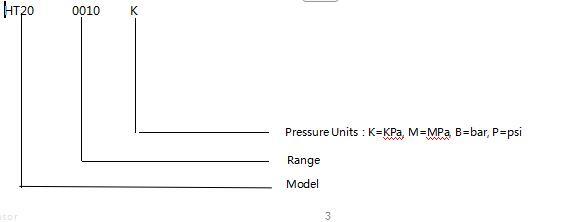

| Примеры отбора |
| Советы по заказу |
2Во время сборки корпуса, убедитесь, что он выровнен вертикально и применить даже давление, чтобы избежать или повреждения компенсации пластины.
3Если измерительная среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
| Вопросы и ответы |
.
.
