ODM OEM Силиконовый пьезорезистивный датчик давления 5-10V Датчик давления на основе диафрагмы

ODM OEM Silicon Piezoresistive Pressure Sensor 5-10V Diaphragm Based Pressure Sensor

Основная информация

Место происхождения:	Баоджи, Китай.
Фирменное наименование:	HT SENSOR
Сертификация:	CE,RoHs,ISO9001
Номер модели:	HT26V

Количество мин заказа:	1
Цена:	negotiable
Упаковывая детали:	Стандартный экспортный пакет
Время доставки:	5-8 рабочих дней
Условия оплаты:	Западное соединение, L/C, T/T
Поставка способности:	5000 шт/месяц

Лучшая цена Контакт

Подробная информация

Модель No.:	HT26V	Тип выходного сигнала:	Аналоговый тип
Диапазон:	0-10kpa~60mpa	Материал:	нержавеющая сталь 316l
Связывать проволокой тип:	Банка из четырех проводов или бумаги	Среднее измерение:	Воздух и жидкость
Сила:	5 - 10 ВДС	Выпуск:	10 мв/в
Dia:	19mm	Конфигурация:	OEM и ODM
Выделить:	ODM OEM Силиконовый пьезорезистивный датчик давления , Силиконовый пьезорезистивный датчик давления 5 В , Датчик давления на основе диафрагмы 10 В

Характер продукции

OEM HT26V 5-10V питание силиконовый датчик давления основные компоненты фабрики

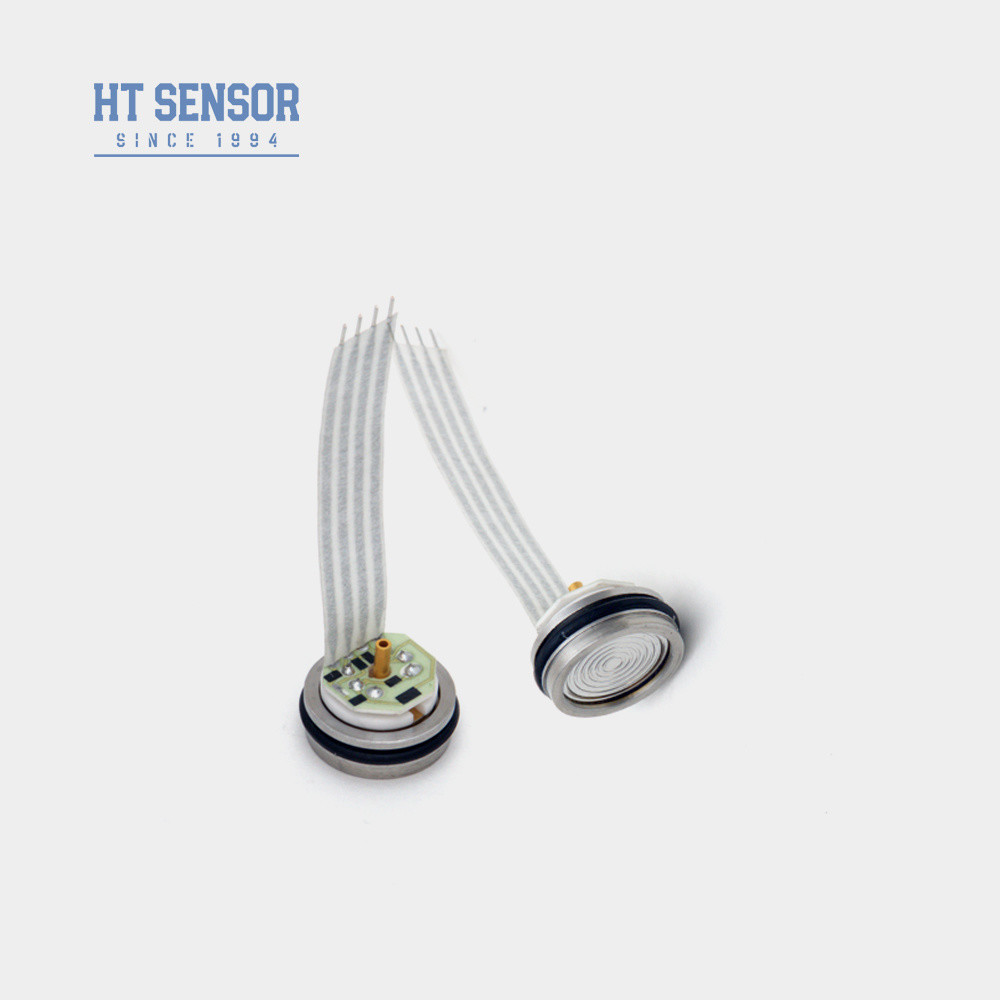

HT26V Пиезорезистивный кремниевый датчик давления

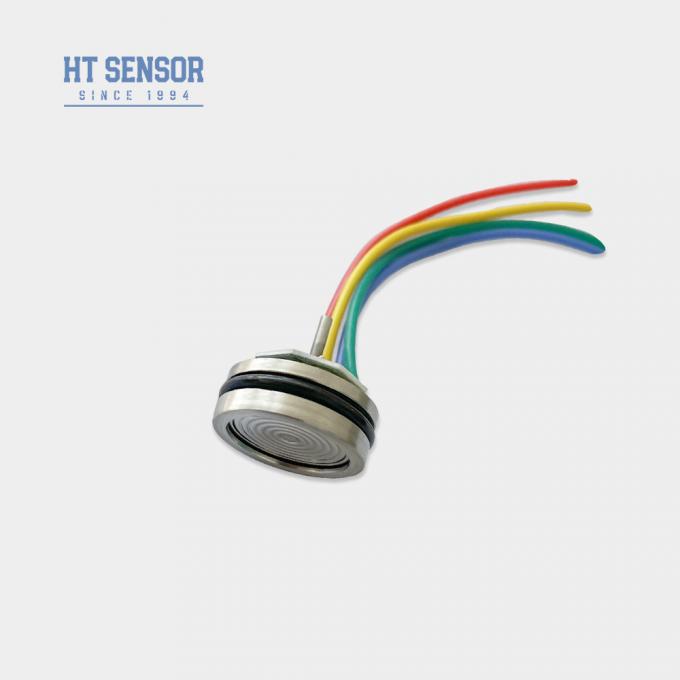

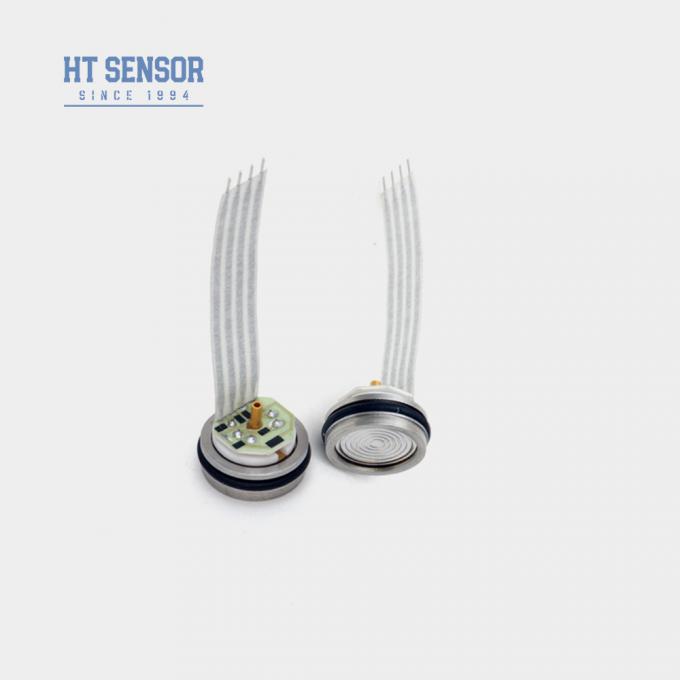

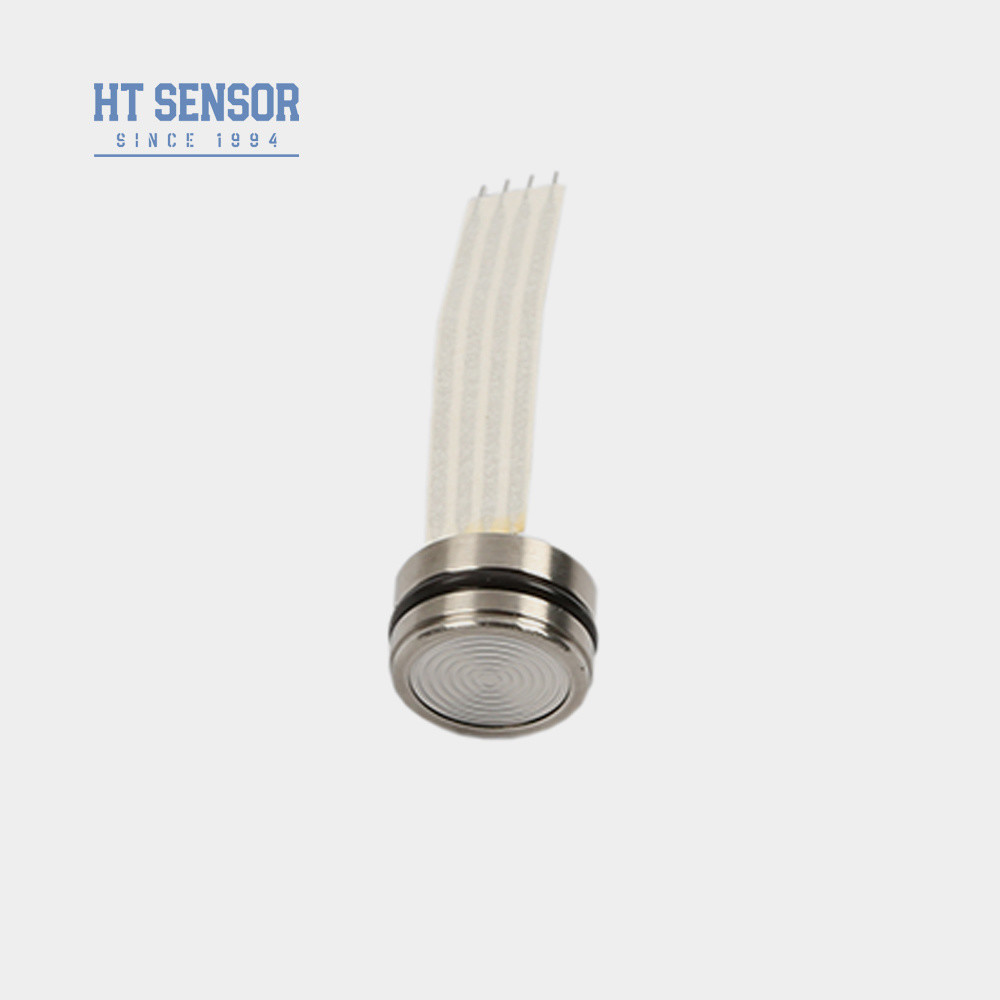

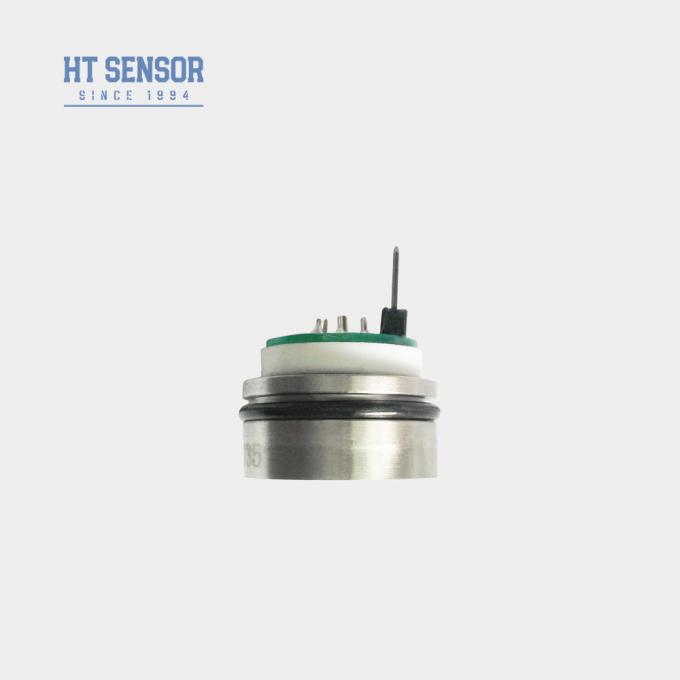

Введение кремниевого датчика давления:

HT26V - это пьезорезистивный кремниевый датчик давления. Он использует пьезорезистивный эффект диффузного кремния для измерения давления жидкостей и газов.Выход постоянного напряжения питания относительно стандартный, более низкая, чем нормальная высота HT19, подходящая для специальной сборки корпуса.

Этот продукт является индивидуальным продуктом, может быть настроен на постоянное напряжение питания или постоянного тока питания, высота может быть настроена в соответствии с потребностями поля,и, наконец, полностью применимы к требованиям клиентов.

ODM OEM Силиконовый пьезорезистивный датчик давления 5-10V Датчик давления на основе диафрагмы 0

ODM OEM Силиконовый пьезорезистивный датчик давления 5-10V Датчик давления на основе диафрагмы 1

ODM OEM Силиконовый пьезорезистивный датчик давления 5-10V Датчик давления на основе диафрагмы 2

Характеристики продуктаиз кремниевого ядра датчика давления:

Постоянное напряжение подачи и вывода стандартных сигналов
Высокая надежность и отличная стабильность
Вминутывысота 7 мм, различные структуры могут быть настроены

Заявленияиз кремниевого ядра датчика давления:

Применяется в различных промышленных процессах.
Включая нефтедобычу, химию, металлургию, энергетику и гидрологию.
Используется в морской и авиационной промышленности
Подходит для гидравлических и пневматических систем управления.

Электрическая производительностьиз кремниевого ядра датчика давления:

Силовое питание: ≤10VDC (5-10VDC)
Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
Импеданс ввода:4KΩ~20KΩ
Импеданс выхода:2.5KΩ~6KΩ
Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты и соединители для штифтов.

Параметры производительностииз кремниевого ядра датчика давления:
Диапазон измерений		Диаметр ((G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Абсолютное (А)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Запечатанный (S)	3500KPaS,7MPaS,10MPaS
		Тип		Макс	Единица
Нелинейность		±0.15		±0.3	% F.S
Повторяемость		0.05		0.1	% F.S
Гистерез		0.05		0.1	% F.S
Нулевой выход		0±1		0±2	mV
Выпуск в полном объеме	≤ 20 КПа	50±1		50±2	mV
	≥ 35 кПа	100±1		100±2	mV
Нулевая смещение Temp. Дрейф	≤ 20 КПа	± 1		±2.5	% F.S
	≥ 35 кПа	±0.8		±1.5	% F.S
Полномасштабная температура. Дрейф.	≤ 20 КПа	± 1		±2	% F.S
	≥ 35 кПа	±0.8		±1.5	% F.S
Компенсированный временный.	≤ 20 КПа	0 ~ 50			oC
	≥ 35 кПа	0 ~ 70			oC
Операционная температура		-20~80			oC
Температура хранения		-40 ~ 125			oC
Допустимая перегрузка		3 раза больше, чем в полной шкале.
Давление взрыва		Пять раз больше, чем в полной шкале.
Долгосрочная стабильность		0.2 %			Ф.С. / Год
Материал диафрагмы		316L
Сопротивление изоляции		≥ 200MΩ 100VDC
Вибрация		Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок		100 г, 11 мс.
Время ответа		≤ 1 мс
О-кольцо печать		Нитриловый или фторный каучук
Заполнительная среда		Кремниевое масло
Вес		~ 25 г
Параметры испытываются в следующих условиях: 10V @ 25oC

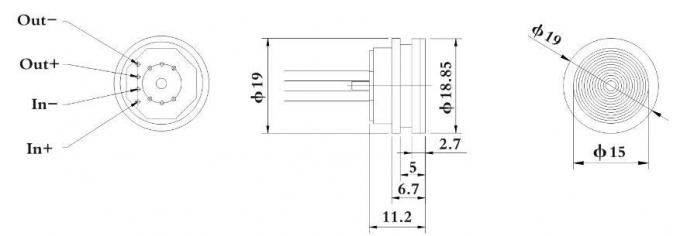

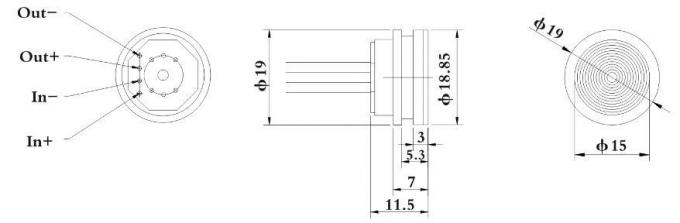

Конструкцияиз кремниевого ядра датчика давления
Трубка давления < 3,5 МПаС
Нормально ≥ 3,5 МПаС < 40 МПаС

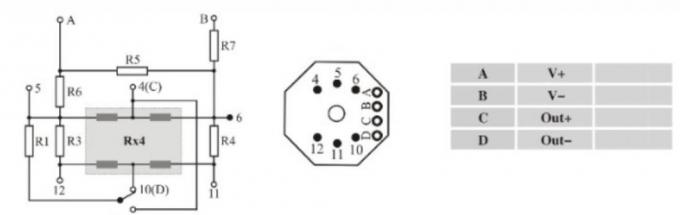

Электрическое соединение и компенсация

ODM OEM Силиконовый пьезорезистивный датчик давления 5-10V Датчик давления на основе диафрагмы 5

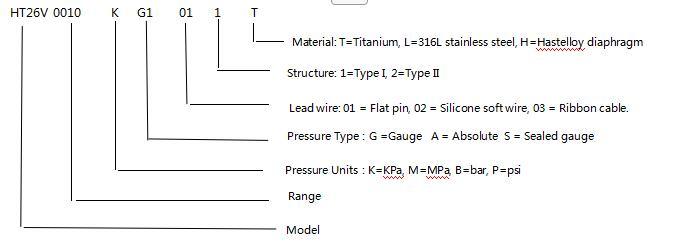

Примеры отбора

ODM OEM Силиконовый пьезорезистивный датчик давления 5-10V Датчик давления на основе диафрагмы 6

Советы по заказу

1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.

FQA

1Вопрос: Какие особенности у ваших датчиков давления?

Ответ: высокая точность, долговечность и отличные характеристики.

2.Q: Могу ли я настроить специальные спецификации?

О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM

3Вопрос: Какова ваша производственная мощность?

А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
.

4.Q: Каков типичный срок доставки?

Ответ: 5-8 рабочих дней для стандартных моделей.

5Вопрос: Какая цена на продукцию?

A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.

6Вопрос: Какова гарантия на вашу продукцию?

О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные службы будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
