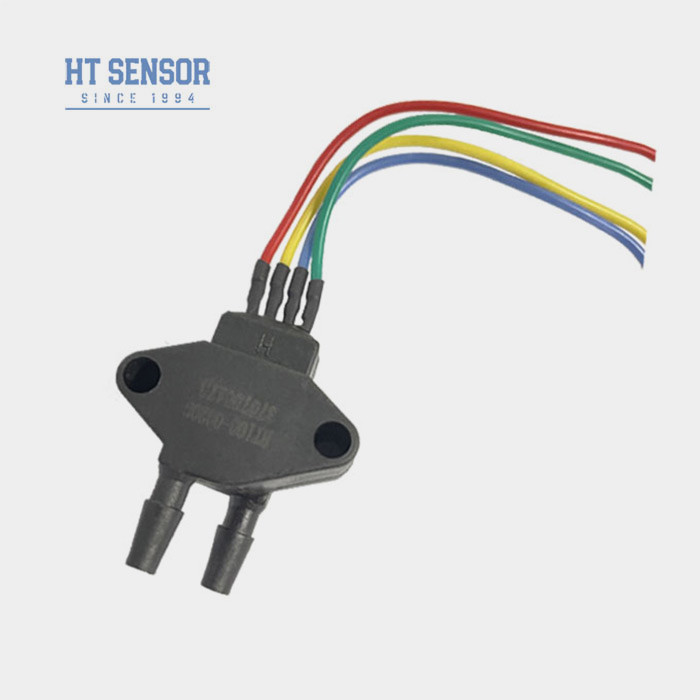

20kpa Дифференциальный датчик давления из пластмассовой оболочки Клетка кремниевого пиезорезистивного датчика давления
Подробная информация о продукте
| Модель №.: | HT100 | Тип: | Дифференциальное давление |
|---|---|---|---|
| Тип проводки: | Четырехпроводный | Измерительная среда: | Газовый воздух |
| Власть: | 5 ВДС / 1,5 мА | Точность: | 0,2% полной шкалы |
| Выход: | сигнал mv | Поставлять: | 1,5 мА |
| Тип выходного сигнала: | Аналоговый | Кастомизация: | Доступно может быть OEM на заказ |
| Выделить |
Датчик дифференциального давления из пластмассовой оболочки 20kpa,Дифференциальный датчик давления Кремний,Силиконовый пьезорезистивный датчик давления 20 кПа |
||
Описание продукта
HT100 20kpa черная пластиковая оболочка дифференциальный кремниевый датчик давления для дифференциального давления
HT100Силиконовый пьезорезистивный датчик давления
Введение датчика давления из кремния:
Характеристики продуктаиз дифференциального кремниевого датчика давления:
- Широкий диапазон измерений, 0~10KPa~2Mpa
- Высокая надежность и отличная стабильность
- Технология инкапсулирования TO8
- Приложения в аэрокосмической отрасли
Заявленияиз дифференциального кремниевого датчика давления:
- Измерение давления сухих, не коррозионных газов
- Пневматические системы управления
- Биомедицинская инженерия для медицинских применений
- HVAC (нагрев, вентиляция и кондиционирование воздуха)
- Аэрокосмические испытания для целей, связанных с авиацией
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода:3KΩ~6KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение:Золотопокрытые шпильки Ковара или 100-мм высокотемпературные провода
| Параметры производительностииз дифференциального кремниевого датчика давления: | ||||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa | ||||
| Тип | Макс | Единица | ||||
| Линейность | ±0.15 | ±0.3 | % F.S | |||
| Повторяемость | 0.05 | 0.1 | % F.S | |||
| Гистерез | 0.05 | 0.1 | % F.S | |||
| Нулевой выход | 0±1 | 0±2 | mV | |||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | ||
| ≥ 35 кПа | 100±10 | 100±30 | mV | |||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | |||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | |||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | |||
| ≥ 35 кПа | 0 ~ 70 | oC | ||||
| Операционная температура | -20~80 | oC | ||||
| Температура хранения | -40 ~ 125 | oC | ||||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 4MPa | |||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||||
| Материал диафрагмы | 316L | |||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||||
| Шок | 100 г, 11 мс. | |||||
| Время ответа | ≤ 1 мс | |||||
| Вес | ~ 12,5 г | |||||
| Параметры испытываются в следующих условиях: постоянный ток 1,5mA и температура окружающей среды 25°C. | ||||||
| Советы по заказу |
2Во время сборки корпуса, убедитесь, что он выровнен вертикально и применить даже давление, чтобы избежать или повреждения компенсации пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
