Датчик давления Thimble 4-20mA BP156TC Керамический датчик давления
Product Details
| Модель №.: | BP156TC | Датчик: | Керамический датчик |
|---|---|---|---|
| Власть: | 5VDC /3,3VDC /12-36VDc | Выход: | 0.5-4.5В/0.2-2.2В /4-20mA |
| Материал корпуса: | 304S.S. | Торговая марка: | HTсенсор |
| Источник: | Баоджи, Китай | Код ТН ВЭД: | 9026209090 |
| Класс точности: | 0,5% | Диапазон давления: | 0kpa~200kpa...10MPa |
| IP-рейтинг: | IP65 | Кастомизация: | Доступно для OEM и ODM |
| Выделить |
Промышленный преобразователь давления с пальцем 4-20mA,Промышленный преобразователь давления BP156TC,Керамический передатчик давления BP156TC |
||
Product Description

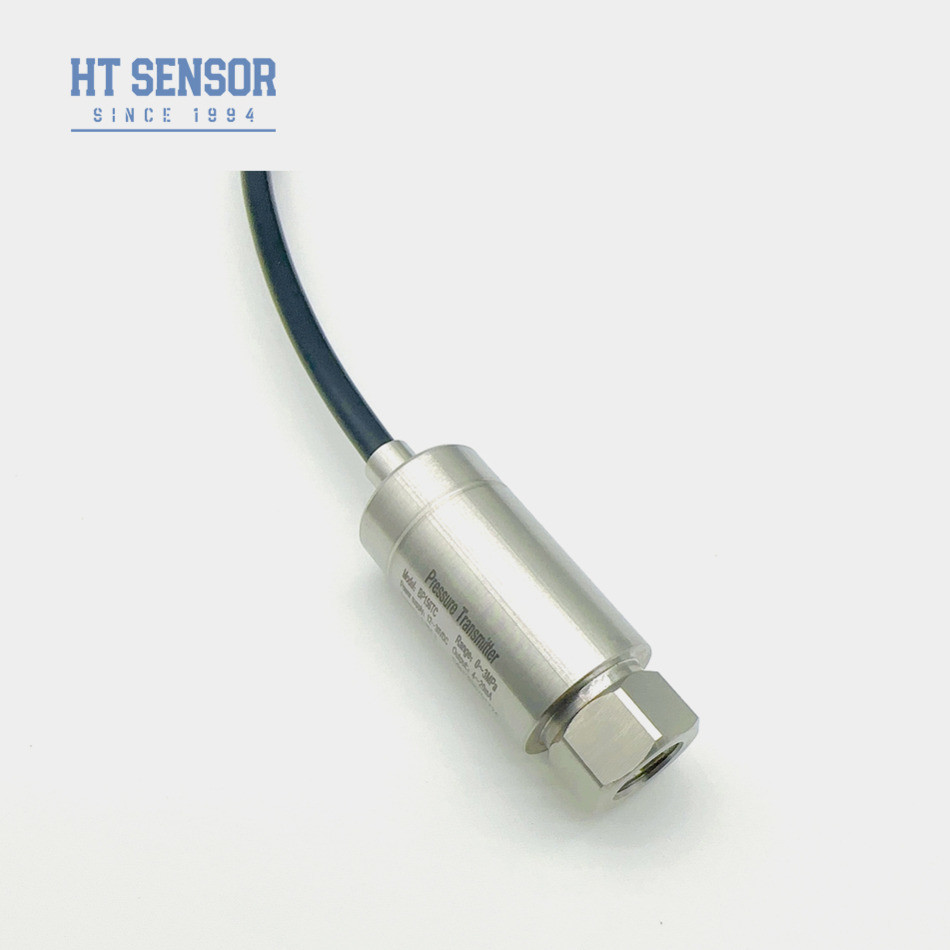

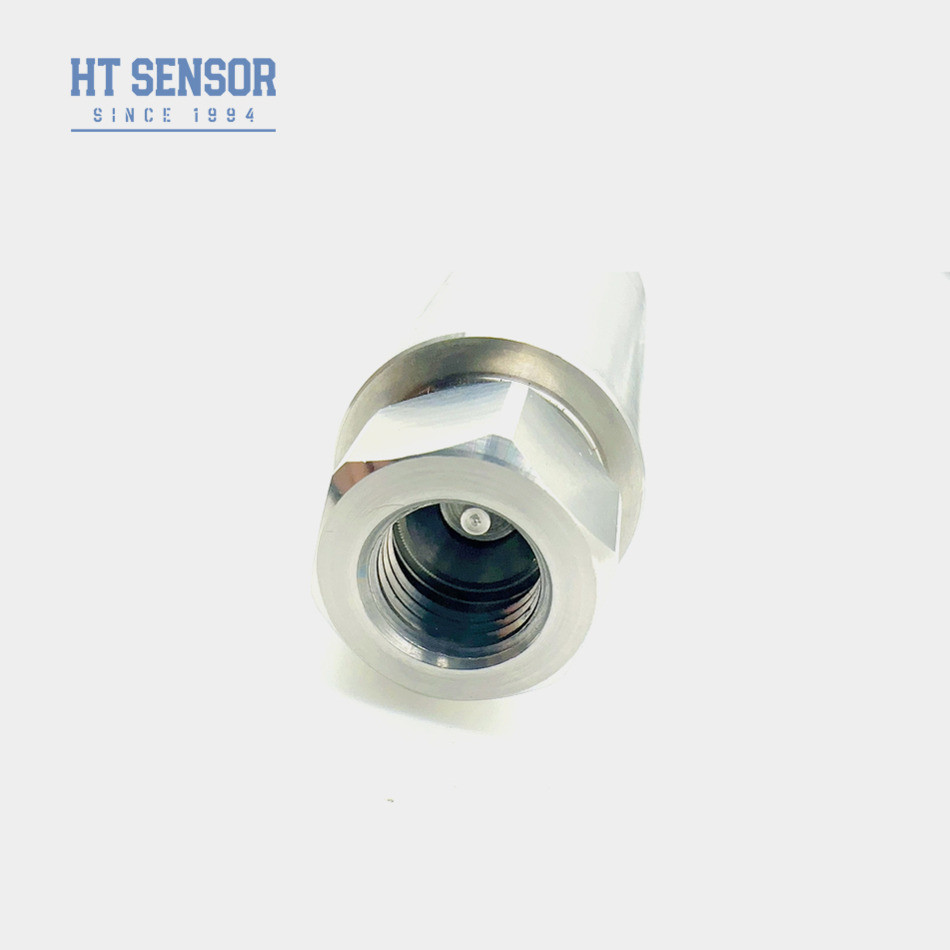

4-20mA BP156TC промышленный датчик давления внутри керамического датчика
Передатчик давления BP156TC
Внедрение датчика промышленного давления:
Передатчик промышленного датчика давления BP156TC является экономически эффективным решением, предназначенным для воздушного компрессора и холодильного оборудования.Передатчик включает в себя новейшие технологии и имеет высокопроизводительную схему передачи, разработанную нашей компаниейОн обладает компактным размером, сильной влагостойкостью и превосходной устойчивостью к электромагнитным помехам.Основной компонент - это керамический датчик давления, который обеспечивает значительную экономию затрат для испытаний давления при низкой перегрузке.
Характеристики продуктаиз промышленного датчика давления:
1Широкий диапазон измерений, разнообразный интерфейс давления
2Компактный и легкий дизайн
3. нулевой и полномасштабный регулируемый
4. высокая точность, все нержавеющая сталь конструкция
Заявленияиз промышленного датчика давления:
1Не коррозионные газы и жидкости из нержавеющей стали 316L
2Морская и авиационная промышленность
3Нефть, химия, металлургия, производство электроэнергии и гидрология
4Используется в гидравлических и пневматических системах управления
| Параметры производительностииз промышленного датчика давления: | |
| Диапазон измерений | 0kPa ~ 500kPa...5MPa |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (обычный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,15 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Примеры отбора |
| Советы по заказу |
2Пожалуйста, обратите внимание, что взрывозащитные продукты не включают цифровые дисплеи при заказе.
3Для обеспечения надежной работы изделия рекомендуется установить на месте устройства защиты от молнии и обеспечить правильное заземление изделия и питания.
4.О-кольцо из фторированной резины имеет номинальный диапазон рабочей температуры от -20 до 250 °C. Для температуры работы ниже -20 °C следует выбрать уплотнение O-кольца EPDM.
5Продолжительность кабеля по умолчанию составляет 1,5 м и доступна из трех материалов. Если не указан конкретный материал, то будет предоставлен полиэтиленовый кабель. Если требуется другой материал кабеля, то необходимо использовать кабель из полиэтиленового кабеля.Пожалуйста, укажите это в порядке.
6Для специальных требований, таких как сильные вибрации, внезапные силы воздействия или электромагнитные/радиочастотные помехи, пожалуйста, сообщите нашей компании и укажите их в заказе.
| Руководство по заказу | |||||||||
| BP15X | Аналоговый передатчик давления | ||||||||
| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный кабель прямого выхода 1,5 метра | ||||||
| 7 | Мини-коннектор Хиршмана | 8 | Большой соединитель Хиршмана | ||||||
| Диапазон измерений | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa или MPa |
Х: Указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | ||||||
| S4 | 0~10mADC | ||||||||
| Код | Подсоединение под давлением | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланцевая) | ||||||||
| Код | Электрическое соединение | ||||||||
| В1 | Хиршманн | ||||||||
| В2 | PG7 | ||||||||
| В3 | Кабель запечатанный выход 1,5 метра | ||||||||
| В4 | Прочие | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
Часто задаваемые вопросы
Чтобы порекомендовать вам наиболее подходящий датчик, пожалуйста, сообщите нам информацию ниже.
1Рабочая температура: -20~80 °C?
2- Тестный полигон?
3Выход: 4-20mA, RS485 или другие?
4Винт: G1/4, 1/4NPT, R1/4, M20*1.5?
5Электрическое соединение: Хиршман, Паккард, прямая провода?
6Количество заказа: ?
