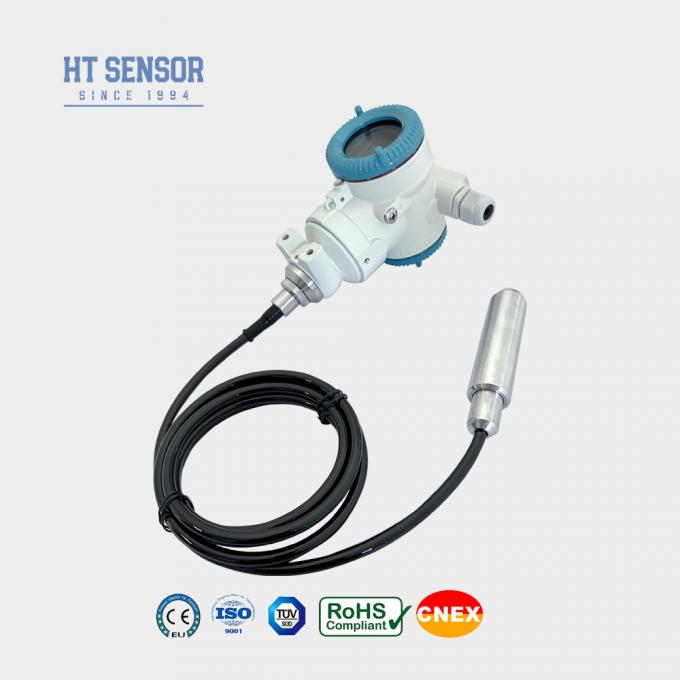

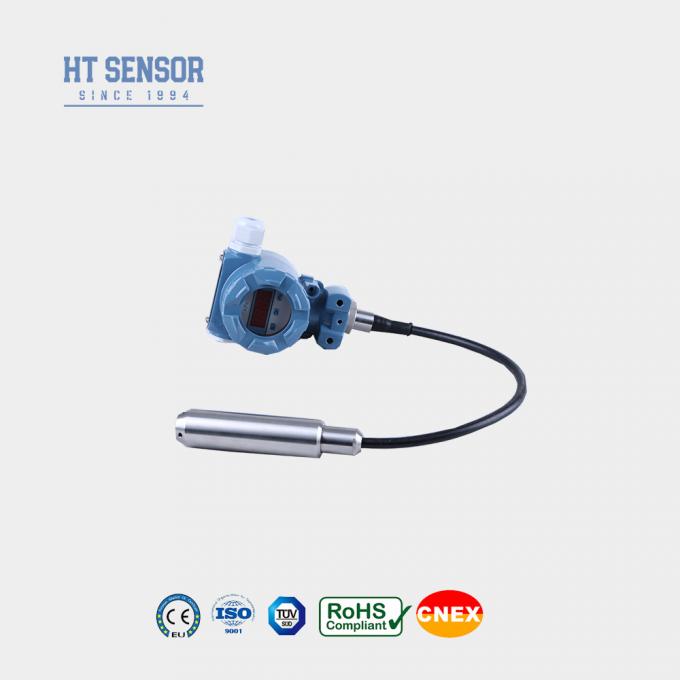

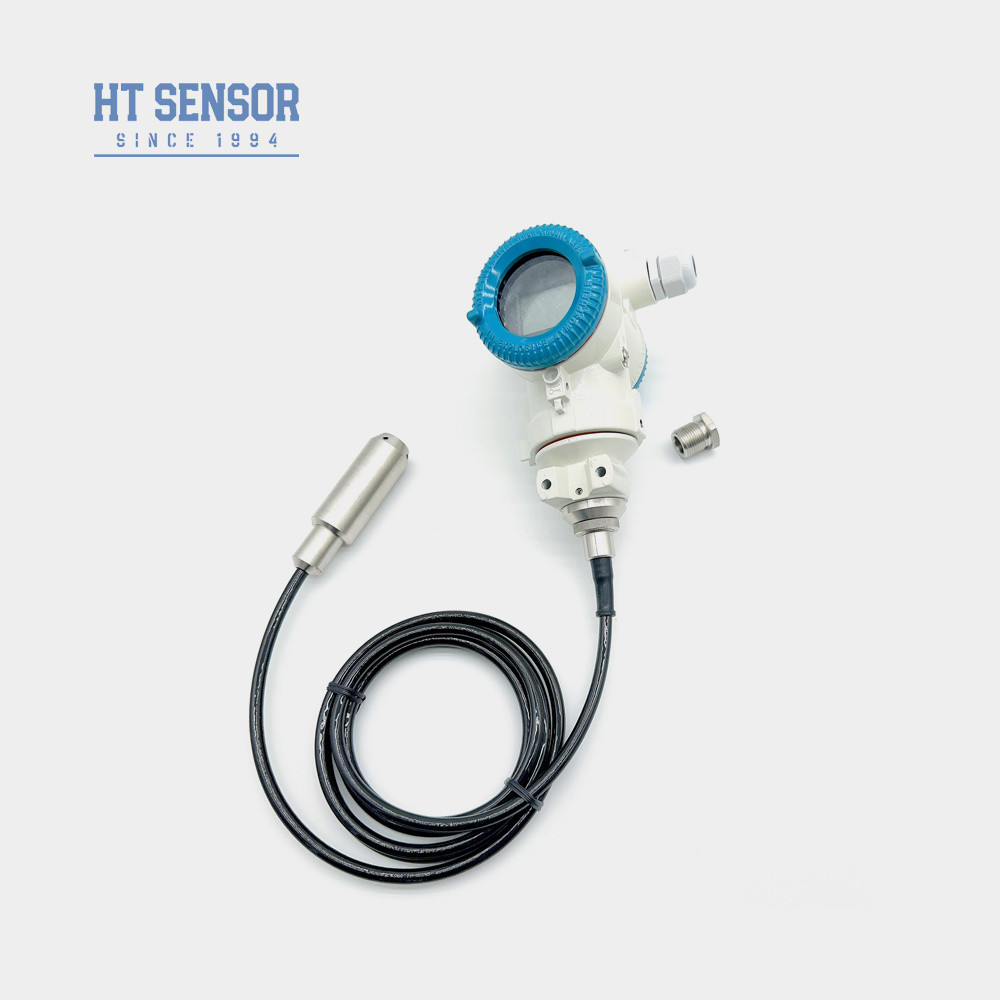

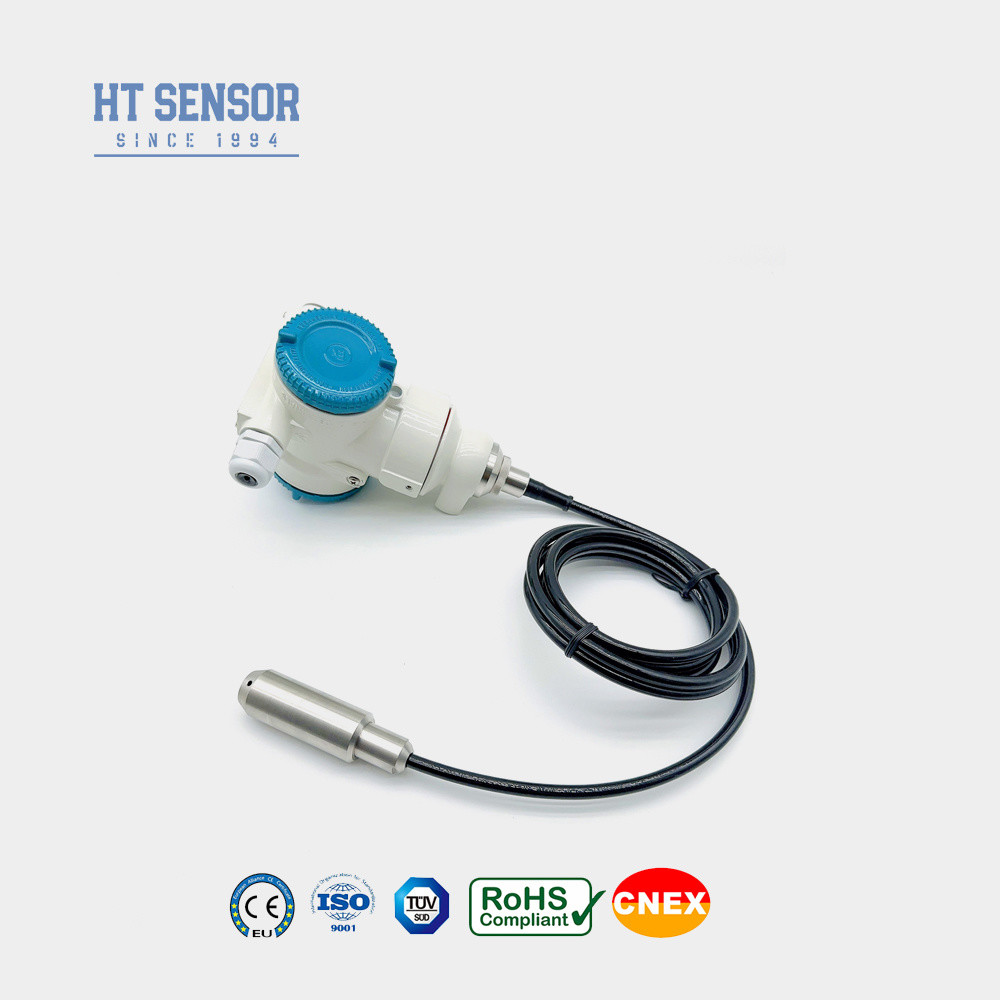

BH93420-3051A Уровень жидкости Датчик
Введение в измерение уровня жидкости:
Датчик уровня жидкости BH93420-3051A имеет компактную структуру, простую настройку и гибкую установку, что обеспечивает удобство для пользователей. Пользователь может выбрать режимы выходного сигнала 4~20 мА, 0~5 В, 0~10 мА и другие стандартные режимы в соответствии с потребностями.
Использование принципа гидростатики для измерения уровня жидкости является важным применением датчиков давления. Специальный кабель с вентиляционной трубкой посередине и специальная технология герметизации обеспечивают водонепроницаемость датчика и позволяют камере опорного давления сообщаться с давлением окружающей среды, что обеспечивает высокую точность и высокую стабильность измерений.
Особенности продукта измерения уровня жидкости:
- Раздельная конструкция, облегчающая проводку и калибровку на месте.
- ЖК-дисплей LED.
- Взрывозащита: ExiaIICT6.
- Высокая защита : IP68.
- Кабель: PE, PU, PTFE.
Применение измерения уровня жидкости:
- Совместимость с 316LSS, некоррозионными жидкостями.
- Мониторинг уровня воды в различных областях, таких как сточные воды, промышленные и муниципальные воды, резервуары для воды, колодцы, реки, морская вода, озера и т. д.
- Мониторинг уровня дизельного топлива, топлива и других масел.
| Параметры производительности измерения уровня жидкости |
| Диапазон измерения |
0~10 м…400 мH2O |
| Тип давления |
Манометрическое давление, абсолютное давление, герметичное давление |
| Перегрузка |
≤ 2X номинальный диапазон |
| Точность при 25ºC |
±0,25% (тип.) ±0,5% (макс.) |
| Повторяемость |
±0,03% (тип.) ±0,05%FS (макс.) |
| Гистерезис |
±0,03% (тип.) ±0,05%FS (макс.) |
| Долгосрочная стабильность |
±0,15%FS/год (макс.) |
| Дрейф нуля по температуре |
±0,01%FS/ºC (>100 кПа), ±0,02%FS/ºC (≤100 кПа) |
| Дрейф диапазона по температуре |
±0,01%FS/ºC (>100 кПа), ±0,02%FS/ºC (≤100 кПа) |
| Компенсационная температура |
0-50ºC (0-1 м . 0-2 м); 0-70ºC |
| Рабочая температура |
-20~80ºC |
| Температура хранения |
-30~100ºC |
| Вибрация |
10 г, 55 Гц ~ 2 кГц |
| Удар |
100 г |
| Материал корпуса |
Литой алюминий, l1Cr18Ni9Ti |
| Материал диафрагмы |
Нержавеющая сталь 316L |
| Сопротивление изоляции |
>=100MΩ@100VDC |
| Взрывозащита |
ExiaIICT6 |
| Степень защиты |
IP68 |
| Уплотнение уплотнительным кольцом |
Фторкаучук |
| Вес |
~1,5 кг (без кабеля) |
| Материал кабеля |
Полиэтилен, полиуретан, кабель PTFE |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4~20 мА |
15~30 В постоянного тока |
2/3/4 провода |
| Протокол связи RS485 |
|
4 провода |

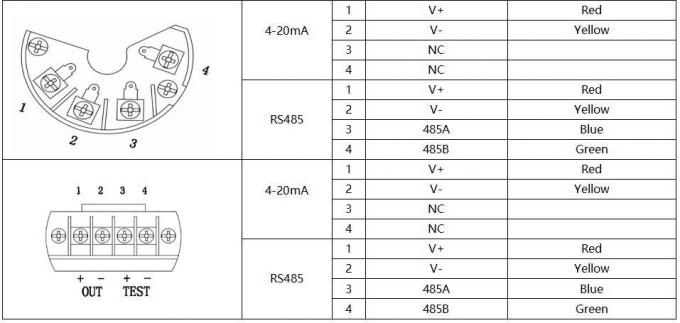

| Электрическое подключение |
1. Пожалуйста, убедитесь, что измеряемая среда совместима с компонентами продукта, контактирующими с ней, при выборе.
2. Плотность измеряемой среды должна быть указана.
3. При сильных электромагнитных или радиочастотных помехах, пожалуйста, предоставьте подробную информацию нашей компании и укажите это в заказе.
4. Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и источника питания.

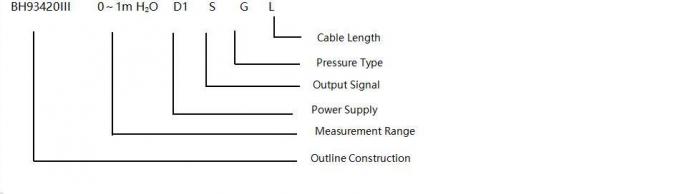

| Руководство по заказу |
| BH93420 |
Код |
Конструкция |
| |
III |
Датчик уровня жидкости с корпусом 2088 |
| |
|
Диапазон измерения |
0~10 м…400 мH2O |
| |
|
|
Код |
Источник питания |
| |
|
|
D1 |
24 В постоянного тока |
| |
|
|
|
Код |
Выходной сигнал |
| |
|
|
|
S1 |
4~20 мА постоянного тока |
S2 |
RS485 |
| |
|
|
|
|
Код |
Электрическое подключение |
| |
|
|
|
|
B5 |
2088 с дисплеем |
| |
|
|
|
|
B6 |
3051A |
| |
|
|
|
|
|
Код |
Тип давления |
| |
|
|
|
|
|
G |
Манометрическое давление |
| |
|
|
|
|
|
A |
Абсолютное давление |
| |
|
|
|
|
|
S |
Герметичное опорное давление |
| |
|
|
|
|
|
|
Код |
Материал |
| |
|
|
|
|
|
|
01 |
Нержавеющая сталь 304 |
| |
|
|
|
|
|
|
02 |
Нержавеющая сталь 316L |
| |
|
|
|
|
|
|
|
Код |
Материал кабеля |
| |
|
|
|
|
|
|
|
C1 |
PE |
| |
|
|
|
|
|
|
|
C2 |
PU |
| |
|
|
|
|
|
|
|
C3 |
PTFE |
FAQ:
1. В: Каковы особенности ваших датчиков давления?
О: Высокая точность, долговечность и отличная производительность. Доступна настройка.
2. В: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукты для удовлетворения конкретных потребностей. Мы предоставляем услуги OEM и ODM.
3. В: Какова ваша производственная мощность?
О: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов. Однако рекомендуется заранее связаться с нашей командой продаж, чтобы обеспечить бесперебойное производство и планирование поставок.
4. В: Каков типичный срок поставки?
О: 5~8 рабочих дней для стандартных моделей. Для индивидуальных продуктов может варьироваться.
5. В: Как оценивается цена на продукцию? Есть ли скидки?
О: Конкурентоспособные цены со скидками для оптовых заказов или долгосрочных партнеров.
6. В: Какова гарантия на вашу продукцию? И послепродажное обслуживание?
О: Срок нашей гарантии составляет 24 месяца после отгрузки, а наша служба послепродажного обслуживания ответит на ваши вопросы в течение 24 часов, удаленная инструкция по сети ПК всегда доступна.
