HT19 Диффузионный кремниевый датчик давления, пьезорезистивный датчик давления, высота 12 мм
Product Details
| Материал: | 316Л | минимальный диапазон: | 10 кпа |
|---|---|---|---|
| Максимальный диапазон: | 60MPa | Поставлять: | 1,5 мА |
| Выход: | 100 мв + 30 мв | дискретный: | Четырехцветная силиконовая проволока или позолоченная булавка |
| Модель: | HT19 | Высокий: | 12 мм |
| Масло: | диффузионный кремний | Нить: | Нет |
| Выделить |
HT19 Диффузионный силиконовый датчик давления,Диффузионный кремниевый датчик давления 12 мм,Пиезорезистивный датчик давления 12 мм |
||
Product Description

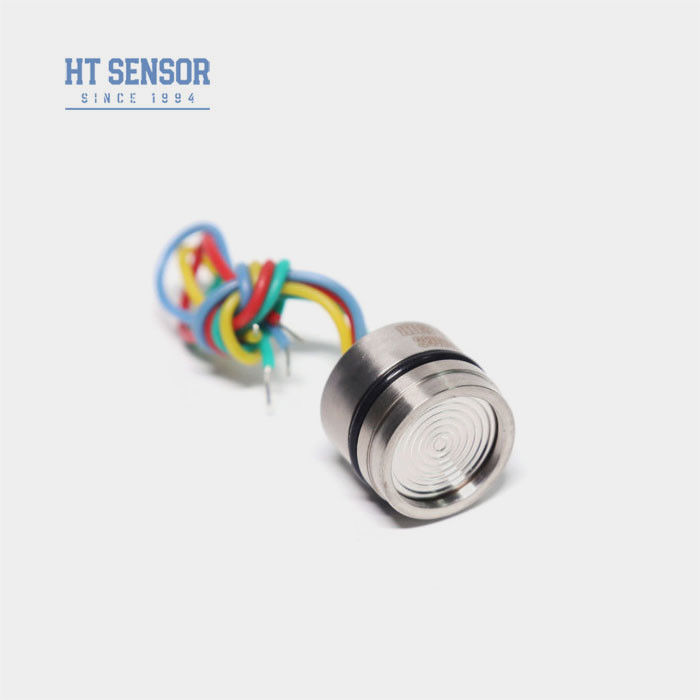

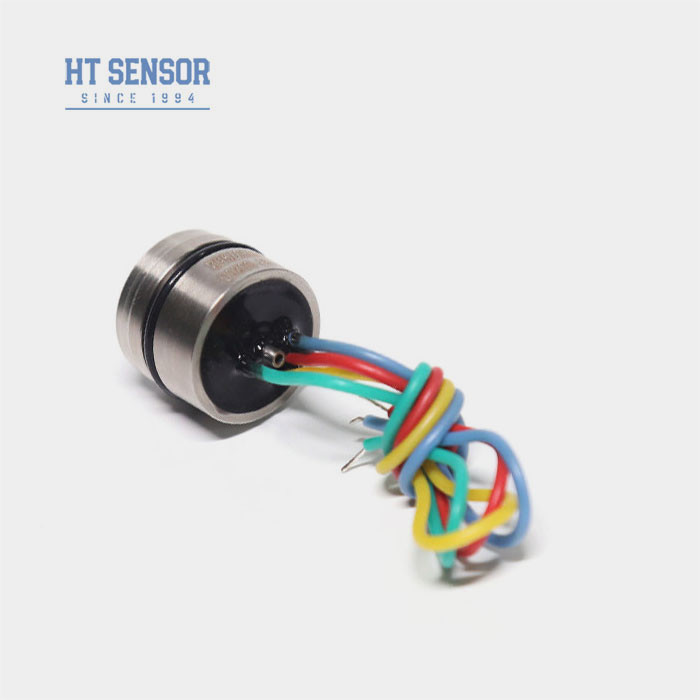

HT19 Диффузионный кремниевый датчик давления
HT19 Силиконовое давлениеДатчик
Введение кремниевого датчика давления:
HT19 пьезорезистивный кремниевый датчик давления, основным компонентом которого является высокостабильный диффузный кремниевый датчик.Пакет датчиков использует силиконовое масло для передачи давления из диафрагмы из нержавеющей стали 316L в датчик. Пьезорезистивный датчик давления принимает международный передовой кремниевый чип давления с высокой стабильностью и высокой точностью, принимает сфинтерную базу с оптимизированной конструкцией напряжения и производится SMT,Золотовая проволока, сварка диафрагмы, высокая вакуумная смазка, облегчение давления цикла напряжения, высокая температура старения, компенсация температуры и другие процессы.опыт производства и технологические инновации, продукция имеет отличную стабильность и производительность и широко признается пользователями.
Характеристики продуктаСиликоновый датчик давления:
- Широкий диапазон измерений:0~10KPa~100Mpa
- Пиезорезистивный кремниевый сенсорный элемент
- Диафрагма Full316LSS, Full Titanium или Hastelloy
- О-кольцевая установка
- Высокая точность и стабильность
Заявления из кремниевого датчика давления:
- Измерение давления газа и жидкости
- Нефтедобыча
- Водоснабжение, теплоснабжение города
- Система управления процессом
- Инспекция авиации и судоходства
- Гидравлическое давление
Электрические данные кремниевого датчика давления
Поставки:1.5mADC Входное сопротивление:3KΩ~6KΩ
Выходная импеданс:2.5KΩ~6KΩ Сопротивление изоляции:≥100MΩ/50VDC
Изоляционное напряжение: 500VAC между корпусом и электрическим соединением не будет вызывать повреждения
Средняя совместимость: жидкая, газовая совместимость с нержавеющей сталью 316L
Спецификация работы кремниевого датчика давления
| Параметры |
Диапазон: 0 ~ 10 КПа, 20 КПа, 35 КПа, 100 КПа, 200 КПа, 350 КПа, 700 КПа, 1 МПа, 2 МПа,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Типичный | Макс. Макс. | Объекты | ||
| Нелинейность давления |
±0.15 |
±0.3 | % F.S | |
| Повторяемость давления и гистерез | 0.02 | 0.05 | % F.S | |
| Нулевой выход | 0±1 | 0±2 | mV | |
| Выход на расстояние | ≤ 20 КПа | 50±10 | 50±30 | mV |
| ≥ 35 КПа | 100±10 | 100±30 | mV | |
| Ошибка температуры - нулевая | ≤ 20 КПа | ± 1 | ±2 | % F.S |
| ≥ 35 КПа | ±0.5 | ± 1 | % F.S | |
| Время ошибки температуры | ≤ 20 КПа | ± 1 | ±2 | % F.S |
| ≥ 35 КПа | ±0.5 | ± 1 | % F.S | |
| Доказательство давления | 3X Номинальный диапазон или 120 МПа, в зависимости от того, какой из них меньше | - Я не знаю. | ||
| Диапазон рабочей температуры | -20~80 | °C | ||
| Компенсированный диапазон температур | 0~70, 0~50 ((Расстояние ≤20KPa) | °C | ||
| Диапазон температуры хранения | -40 ~ 125 | °C | ||
Примечание:Вышеприведенный параметр при условии:Пища: 1,5mA Температура: 25°C
Размер
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения требуемой герметичности
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измерительная среда не совместима с диафрагмой ядра и корпусным материалом (316L), при оформлении заказа необходимо предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
