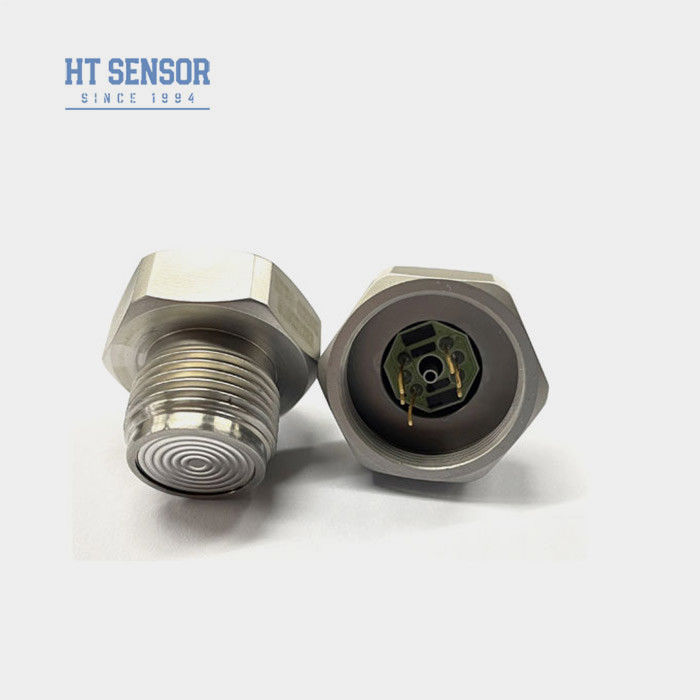

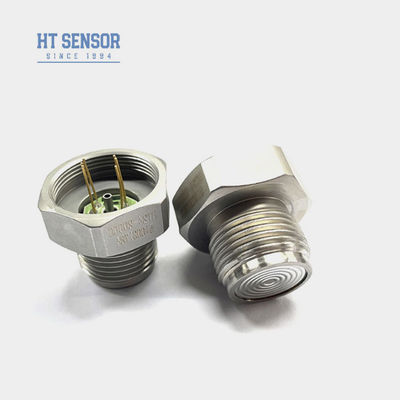

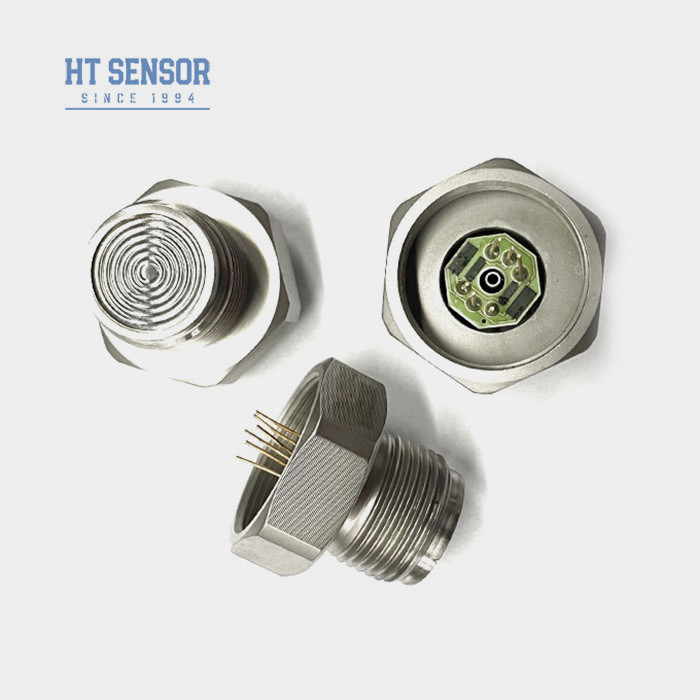

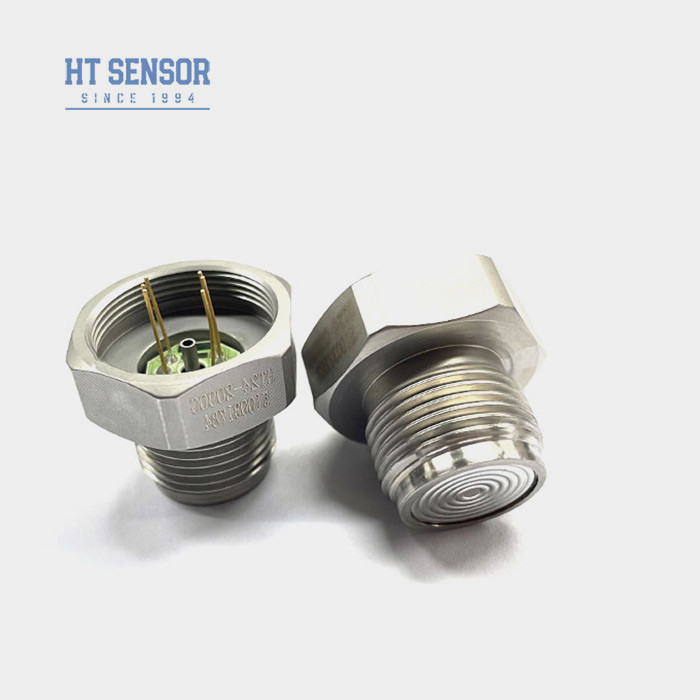

HT24 Датчик давления кремниевого циликона гигиеническая экологическая жидкость датчик давления ячейка
Подробная информация о продукте
| Модель №.: | HT24 | Нить: | G1/2 M20*1.5 |
|---|---|---|---|
| Тип проводки: | Позолоченные коварные шпильки или четырехпроволочные | Измерительная среда: | Воздух и жидкость |
| Диапазон: | 0-10kpa~20Mpa | Власть: | 1,5 мА |
| Тип: | Пиезорезистивный кремниевый датчик давления | Тип выходного сигнала: | Сигнал mv аналогового типа |
| Материал: | 316L S. S. | Кастомизация: | Доступно для OEM и ODM |
| Выделить |
HT24 - датчик давления на кремниевом топливе,Силиконовый датчик давления гигиенический экологический,Гигиенический датчик давления жидкости окружающей среды |
||
Описание продукта
HT24 Датчик давления кремния для гигиенического измерения жидкости окружающей среды
HT24ПиезорезистивСиликоновый датчик давления
Введение датчика давления из кремния:
HT24 кремниевый датчик давления - это встроенный датчик диафрагмы. Датчик давления использует технологию наполнения маслом пищевого качества. Продукт имеет плоскую пленочную структуру, легкую в очистке, высокую надежность,подходящий для измерения давления и уровня клея и других вязких жидкостей. Датчик использует высокочувствительный кремниевый чип давления. Датчик сварен в корпус и не протекает. Утечки более надежные, чем O-кольцевые уплотнения.Датчик давления диафрагмы с натяжкой для легкой очистки и установки.
Датчик давления использует одноразовую технологию наполнения силиконовым маслом.и компенсационная схема корректирует сигнал давления на линейный электрический сигнал. Он может предотвратить скалирование, антисанитарные и липкие консервы и другие проблемы. Широко используется в пищевой, фармацевтической, винной и других отраслях здравоохранения и измерения средств может быть загрязнено случаев.
Характеристики продуктаиз силиконового датчика давления:
- Используя передовые технологии и корпус из нержавеющей стали 316L, вместе сматериалы, такие как титан и Hastelloy для диафрагмы
- Использование толстопленочных цепей для компенсации температуры и нулевой точки коррекция
- исключительная надежность, повторяемость и стабильность
- Структура диафрагмы с промывкой, что облегчает очистку
- Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
- Пищевая и напитковая промышленность
- Контроль промышленных процессов
- Фармацевтическая промышленность
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода: 2,5KΩ~6KΩ
- Импеданс выхода: 2,5KΩ~6KΩ
- Электрическое соединение: позолоченные шпильки Ковара или 100 мм высокотемпературные провода.
| Параметры производительностииз силиконового датчика давления: | |||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | |
| ≥ 35 кПа | 100±10 | 100±30 | mV | ||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | ||
| ≥ 35 кПа | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~ 55 г | ||||
| Параметры испытываются в следующих условиях: 1,5mA @ 25°C | |||||
| Конструкция | |
| Размер |
|
| Электрическое соединение и компенсация |
|
| Примеры отбора |
| Советы по заказу |
- 1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижениятребуемая герметичность
- 2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
- 3Если измерительная среда не совместима с диафрагмой ядра и корпусным материалом (316L), при оформлении заказа необходимо предоставить специальные инструкции.
- 4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
- 5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
- 6. Если есть какие-либо изменения в штифтовых проводов, следуйте этикетке на фактическом ядре для справки
| Вопросы и ответы |
.
.
