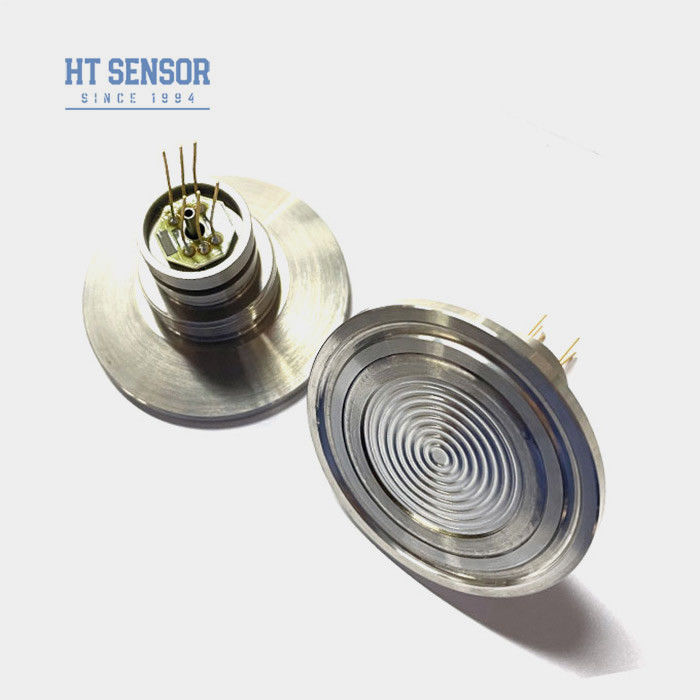

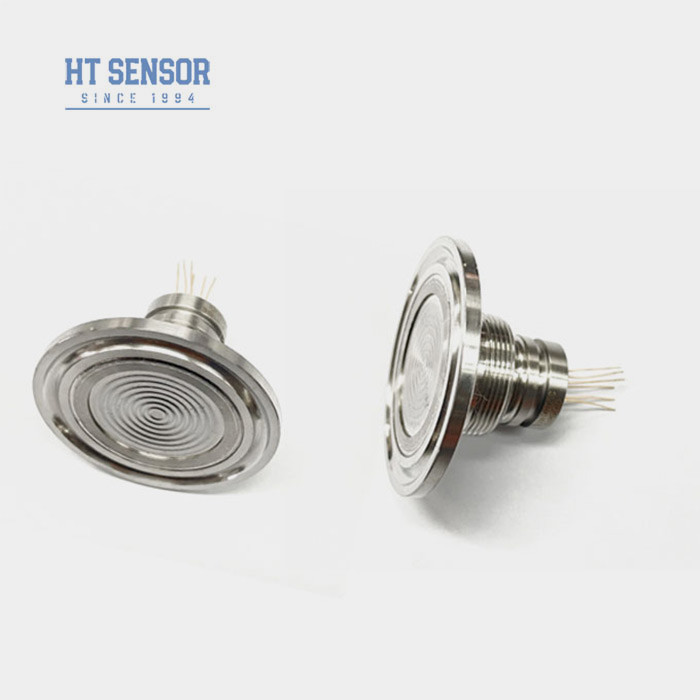

HT-IQ Кремниевый датчик давления с промывочной мембраной, основной элемент датчика давления 50,4 мм
Product Details
| Модель №.: | HT-IQ | Диапазон: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Тип проводки: | Позолоченные коварные булавки или 4 провода | Измерительная среда: | воздушная и жидкая зажимы |
| Диапазон: | 500,4 мм | Выход: | Аналоговые 100 мв + 30 мв |
| Власть: | 1,5 мА | Тип: | Датчик давления из диффузного кремния |
| Материал: | 316L нержавеющая сталь | Нить: | 500,4 мм |
| Выделить |
Датчик силиконового давления HT-IQ,50Датчик давления на 0,4 мм |
||
Product Description
Кремниевый датчик давления HT-IQ для испытания жидкости с зажимным соединением 50,4 мм
HT-IQ ПьезорезистивныйКремнийДатчик давления
Введение промывного кремниевого датчика давления:
Датчик давления HT-IQ представляет собой датчик давления с диффузионной кремниевой диафрагмой. Датчик давления зажима с одноразовой технологией наполнения силиконовым маслом. Давление, ощущаемое диафрагмой, передается на чип давления через силиконовое масло, а компенсационная схема преобразует сигнал давления в линейный электрический сигнал. Зажимная маска прижимается напрямую, чтобы предотвратить образование накипи, антисанитарные условия и прилипание. Широко используется в пищевой, медицинской, алкогольной и других отраслях здравоохранения и обычно подходит для измерения сред, которые могут быть загрязнены. Плоская диафрагма с зажимной конструкцией, легко устанавливается и снимается, легко чистится.
Особенности продуктапромывной кремниевый датчик давления:
- Передовые технологии и корпус из нержавеющей стали 316L.
- Температурная компенсация и коррекция нулевой точки через толстую пленку
- схемаВыдающаяся надежность, повторяемость и стабильность
- Высокотемпературная конструкция промывочной диафрагмы для легкой очистки.
- Источник питания: ≤2 мА постоянного тока (типично 1,5 мА постоянного тока)
- Входное сопротивление: 2,5 кОм ~ 6 кОм
- Выходное сопротивление: 2,5 кОм ~ 6 кОм
- Электрическое подключение: позолоченные контакты Kovar или высокотемпературные провода длиной 100 мм.
| Параметры производительностикремниевый датчик давления с диффузионным промывкой: | |||||
| Диапазон измерения | Калибр(Г) | 35КПа, 100 КПа, 200 КПа, 350 КПа, 1000 КПа, 2000 КПа | |||
| Абсолют(А) | 100кПаА,200КПаА,350КПаА,700КПаА,1000КПаА,2000КПаА | ||||
| Запечатанный(S) | 3500 кПас | ||||
| Введите | Макс | Единица | |||
| Нелинейность | ±0,15 | ±0,3 | %FS | ||
| Повторяемость | 0,05 | 0,1 | %FS | ||
| Гистерезис | 0,05 | 0,1 | %FS | ||
| Выход смещения нуля | 0±1 | 0±2 | мВ | ||
| Полномасштабный выход | ≤20 кПа | 50±10 | 50±30 | мВ | |
| ≥35 кПа | 100±10 | 100±30 | мВ | ||
| Температура смещения нуля. Дрифт | ≤20 кПа | ±1 | ±2 | %FS | |
| ≥35 кПа | ±0,5 | ±1 | %FS | ||
| Полная шкала температуры. Дрифт | ≤20 кПа | ±1 | ±2 | %FS | |
| ≥35 кПа | ±0,5 | ±1 | %FS | ||
| Компенсированная темп. | ≤20 кПа | 0~50 | ºС | ||
| ≥35 кПа | 0~70 | ºС | |||
| Рабочая температура | -20~80 | ºС | |||
| Температура хранения | -40~125 | ºС | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3-кратным полным диапазоном или 120 МПа. | ||||
| Давление разрыва | В 5 раз больше полного масштаба | ||||
| Долгосрочная стабильность | 0,2 % | ФС/год | |||
| Материал диафрагмы | 316Л | ||||
| Сопротивление изоляции | ≥200 МОм 100 В постоянного тока | ||||
| Вибрация | Никаких изменений в условиях 10gRMS, от 20 до 2000 Гц. | ||||
| Шок | 100 г, 11 мс | ||||
| Время ответа | ≤1 мс | ||||
| Уплотнительное кольцо | Нитриловый каучук или фторкаучук | ||||
| Заполняющая среда | Силиконовое масло | ||||
| Масса | ~220 г | ||||
| Параметры проверяются при следующих условиях: 1,5 мА при 25°C. | |||||
| Эскизная конструкция | |
| Измерение |
|
| Электрическое подключение и компенсация |
|
| Примеры выбора |
| Советы по заказу |
требуемая герметичность
2. Во время сборки корпуса убедитесь, что он выровнен вертикально, и приложите равномерное давление, чтобы избежать заклинивания или повреждения компенсационной пластины.
3. Если измеряемая среда несовместима с основной диафрагмой и материалом корпуса (316L), при размещении заказа необходимо предоставить специальные инструкции.
4. Не нажимайте на диафрагму датчика руками или острыми предметами, чтобы не повредить сердечник из-за деформации или прокалывания диафрагмы.
5. Держите порт давления сердечника манометрического давления открытым для атмосферы и не допускайте попадания воды, водяного пара или агрессивных сред в камеру отрицательного давления сердечника.
6. Если есть какие-либо изменения в выводах контактов, следуйте этикетке на самом сердечнике для справки.
