Передатчик давления BPHT24
Введение датчика давления диафрагмы:
Передатчик давления диафрагмы с промывкой BPHT24датчикБлагодаря своей нитевой конструкции и плоской пленке, передатчик давления предлагает легкую установку и точные возможности измерения давления.Он обычно используется в системах автоматизации для преобразования сигналов давления в электрические выходы, что позволяет осуществлять эффективный контроль и мониторинг.
Характеристики продуктас датчиком давления диафрагмы с промывкой:
1. Различные варианты интерфейса давления
2. Разработан для гигиенических применений для предотвращения среднего масштабирования
3Высокая точность с полностью нержавеющей стальной конструкцией
4Легко чистить.
Заявленияс датчиком давления диафрагмы с промывкой:
- Этот продукт предназначен для измерения не коррозионных газов и жидкостей с использованием материала 316L.
- Он особенно подходит для применения в охране окружающей среды и химической промышленности.
- Продукт также широко используется в морской и авиационной промышленности из-за его высокой надежности и точности.
- Кроме того, этот передатчик давления идеально подходит для использования в медицинской, биофармацевтической и пищевой промышленности, где точность и чистота имеют первостепенное значение.
| Параметры производительностис датчиком давления диафрагмы с промывкой |
| Диапазон измерений |
0~35 КПа...~20 МПа |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза |
0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Уровень взрывостойкости |
Ex db IIC T6 Гб |
| Рейтинг защиты |
IP65 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~ 0,15 кг |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 провода |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
| Протокол связи RS485 |
3.6 ~ 30 В / батарея |
4 провода |
| Конструкцияс датчиком давления диафрагмы |

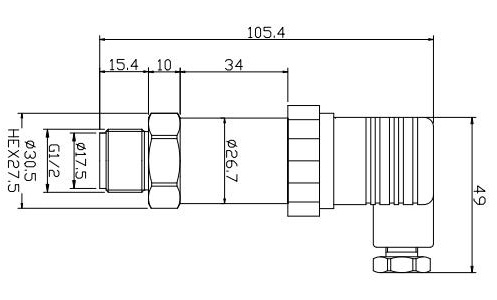

| Размер |
 |
- Перед выбором убедитесь, что испытываемая среда совместима с контактной частью изделия.
- Обратите внимание, что взрывозащитные изделия не поставляются с цифровыми дисплеями при заказе.
- При заказе передатчика с ЖК- или светодиодным дисплеем убедитесь, что питание не менее 20 ВДЦ.
- Для надежной работы рекомендуется устанавливать устройства защиты от молнии в поле и обеспечивать правильное заземление продукта и питания.
- Номинальный диапазон температуры работы O-кольца из фторной резины составляет от -20°C до 250°C. Если температура работы ниже -20°C, выберите O-кольцо EPDM.
- Продолжительность кабеля по умолчанию составляет 1,5 м, и есть три кабельных материала на выбор.Если вам нужен другой материал кабеля, пожалуйста, укажите в порядке.
- Если есть специальные требования, такие как сильные вибрации, мгновенная сила удара или сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите это в заказе.
| Руководство по заказус датчиком давления диафрагмы |
| BPHT24 |
Передатчик давления |
| |
Код |
Конструкция |
| IX |
Дисплейный передатчик давления |
IIC/III |
Промышленный генеральный/ дисплейный передатчик давления |
| T |
Высокотемпературный передатчик давления |
|
|
| |
Диапазон измерений |
0~35 КПа...~20 МПа |
| (0-X) Kpa или MPa |
X: указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Прочие |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
2088 Промышленные корпуса |
| В5 |
2088 Промышленный корпус с дисплеем |
| В6 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
