HT19 Диффузионный датчик давления кремниевой диафрагмы Ядро 316L датчик уровня из нержавеющей стали
Product Details
| Материал: | 316L нержавеющая сталь | минимальный диапазон: | 10 кпа |
|---|---|---|---|
| Максимальный диапазон: | 60MPa | Поставлять: | менее 2mA (типичное значение 0,4-1,5mA) |
| Выход: | Мв сигнал (0-80 мв) | дискретный: | провод силикона 4-цвета |
| Модель: | HT19 | Высокий: | 12 мм / 15 мм |
| Выделить |
Диффузионный датчик давления кремниевой диафрагмы,316L HT19 датчик давления,316L датчик уровня из нержавеющей стали |
||
Product Description

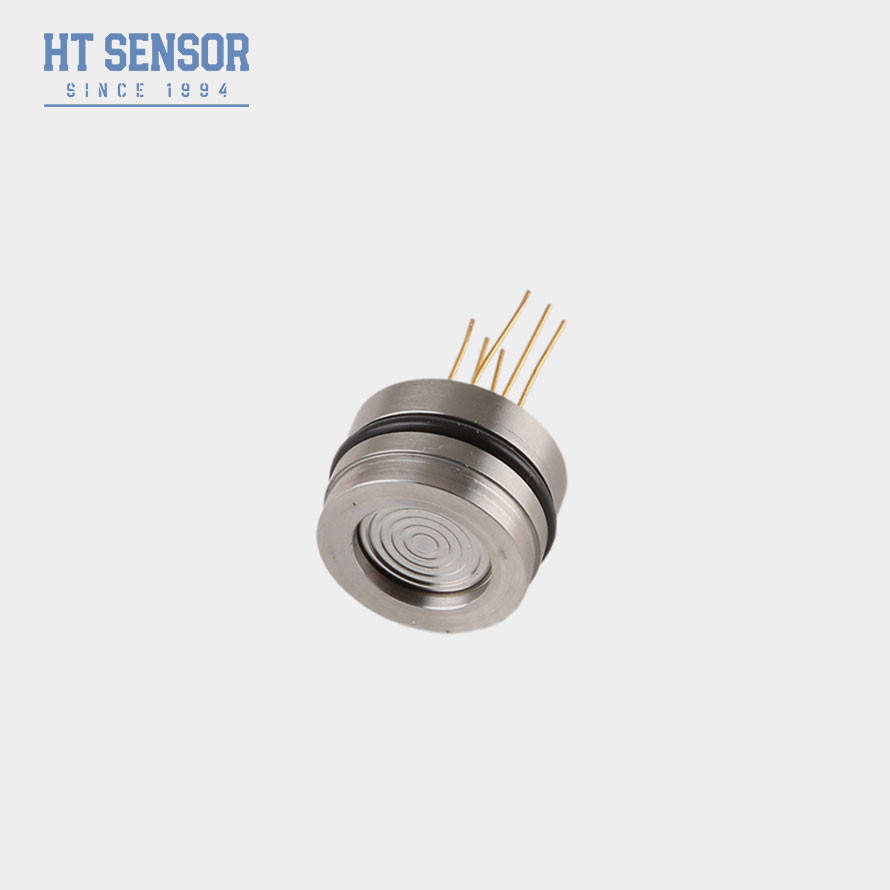

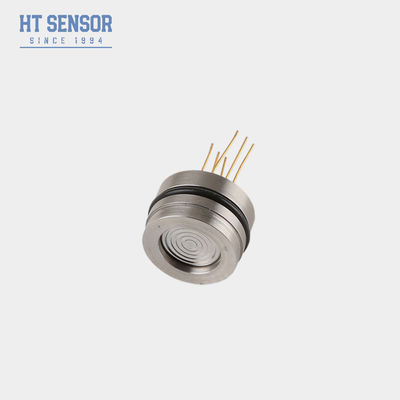

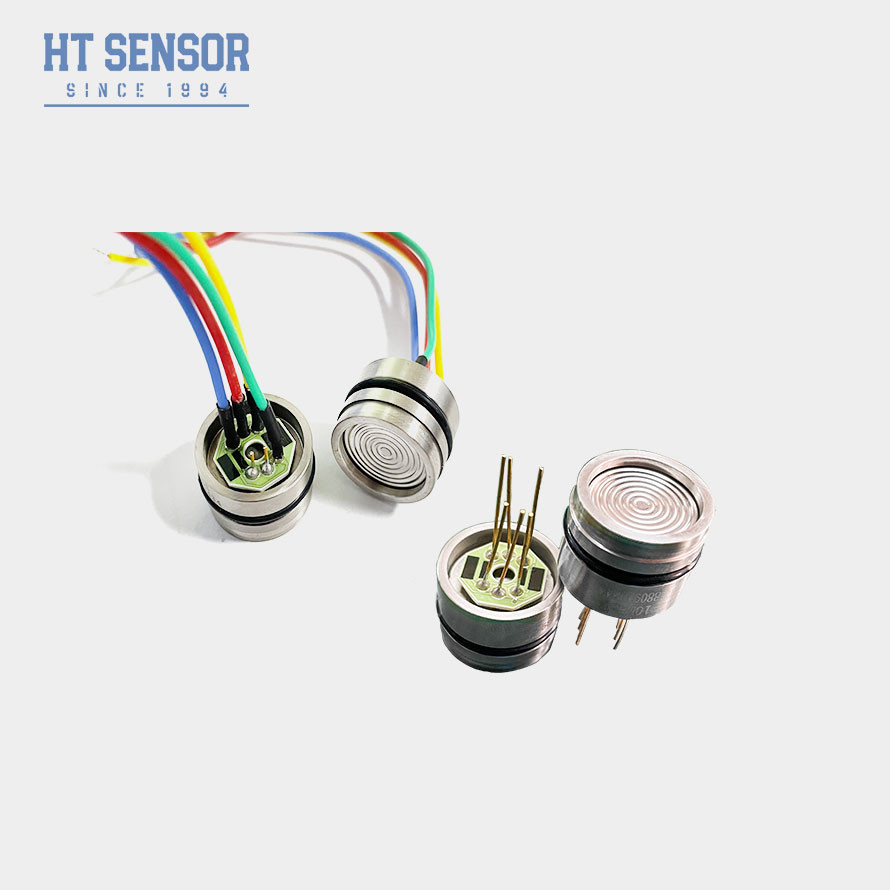

Датчик давления с кремниевой диффузионной диафрагмой HT19 из нержавеющей стали 316L, датчик уровня
HT19 ПьезорезистивныйКремнийДатчик давления
Введение в 15-мм кремниевый датчик давления:
Пьезорезистивный кремниевый датчик давления HT19. Его основными компонентами являются кремниевые чувствительные элементы с высокой стабильностью. В чувствительном корпусе используется силиконовое масло для передачи давления от диафрагмы из нержавеющей стали 316L к чувствительному элементу. Пьезорезистивный эффект диффузионного кремния использовался для измерения давления воздуха и жидкости. Это наиболее часто используемый кремниевый датчик для измерения давления, и цена также дешевле, чем у других типов.
Особенности продукта15-мм кремниевого датчика давления:
- Широкий диапазон измерений: 0 ~ 10 кПа ~ 60 МПа.
- Кремниевый пьезорезистивный датчик.
- Полностью 316LSS, все титановые или Hastelloy мембраны.
- Уплотнение уплотнительным кольцом.
- Высокая точность и хорошая стабильность.
Применение15-мм кремниевого датчика давления:
- Измерение давления газов и жидкостей, совместимых с нержавеющей сталью 316L.
- Бурение нефтяных скважин.
- Город имеет водоснабжение и теплоснабжение.
- Система управления технологическим процессом.
- Авиационная и морская инспекция.
- Гидравлика.
Электрические характеристики15-мм кремниевого датчика давления:
- Питание: 1,5 мА постоянного тока
- Входное сопротивление: 3 кОм ~ 6 кОм
- Выходное сопротивление: 2,5 кОм ~ 6 кОм
- Сопротивление изоляции: ≥100 МОм / 50 В постоянного тока
- Напряжение изоляции: 500 В переменного тока между корпусом и электрическим соединением не вызовет повреждений
- Совместимая среда: жидкость, газ, совместимые с нержавеющей сталью 316L
Спецификация характеристик кремниевого датчика давления:
| Параметры |
Диапазон: 0 ~ 10 кПа, 20 кПа, 35 кПа, 100 кПа, 200 кПа, 350 кПа, 700 кПа, 1 МПа, 2 МПа, 3,5 МПа, 7 МПа, 10 МПа, 20 МПа, 40 МПа, 60 МПа, 100 МПа |
|||
| Типичный | Макс. | Единицы измерения | ||
| Нелинейность давления |
±0,15 |
±0,3 | %F.S | |
| Повторяемость и гистерезис давления | 0,02 | 0,05 | %F.S | |
| Нулевой выход | 0±1 | 0±2 | мВ | |
| Выход диапазона | ≤20 кПа | 50±10 | 50±30 | мВ |
| ≥35 кПа | 100±10 | 100±30 | мВ | |
| Температурная погрешность - ноль | ≤20 кПа | ±1 | ±2 | %F.S |
| ≥35 кПа | ±0,5 | ±1 | %F.S | |
| Температурная погрешность - диапазон | ≤20 кПа | ±1 | ±2 | %F.S |
| ≥35 кПа | ±0,5 | ±1 | %F.S | |
| Избыточное давление | 3X Номинальный диапазон или 120 МПа, в зависимости от того, что меньше | ------- | ||
| Диапазон рабочих температур | -20~80 | ℃ | ||
| Диапазон компенсированных температур | 0~70, 0~50 (Диапазон ≤20 кПа) | ℃ | ||
| Диапазон температур хранения | -40~125 | ℃ | ||
Примечание: вышеуказанный параметр при условии: Питание: 1,5 мА Температура: 25 ℃
Размер
| Советы по заказу |
1. При сборке следует обратить внимание на координацию размера сердечника и корпуса передатчика для достижения требуемой герметичности.
2. Во время сборки корпуса убедитесь, что он выровнен по вертикали, и равномерно приложите давление, чтобы избежать застревания или повреждения компенсационной пластины.
3. Если тестируемая среда несовместима с материалом диафрагмы сердечника и корпуса (316L), при размещении заказа следует предоставить специальные инструкции.
4. Избегайте надавливания на диафрагму датчика руками или острыми предметами, чтобы избежать деформации или прокола диафрагмы и повреждения сердечника.
5. Держите порт давления датчика давления открытым для атмосферы, чтобы предотвратить попадание воды, водяного пара или агрессивных сред в камеру отрицательного давления датчика давления.
6. При любых изменениях в контактах, пожалуйста, обратитесь к фактической этикетке доставки.
