HT26V 10V Пиезорезистивный силиконовый датчик давления Датчик диафрагмы OEM

Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT SENSOR
Сертификация: CE,RoHs,ISO9001
Номер модели: HT26V
Количество мин заказа: 1
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Western Union, L/C, T/T
Поставка способности: 5000 штук в месяц
Подробная информация
Модель No.: HT26V Тип выходного сигнала: Аналоговый 10 мв/Вт
Сила: 5-10VDC Материал: Нержавеющая сталь
Среднее измерение: газ и жидкость День.: 19 мм
Высокий: OEM Транспортный пакет: Картон
Тип: Силиконовый датчик давления Конфигурация: Доступно для OEM и ODM
Выделить:

Диафрагма пиезорезистивный кремниевый датчик давления

,

OEM пиезорезистивный кремниевый датчик давления

,

Датчик диафрагмы OEM


Характер продукции

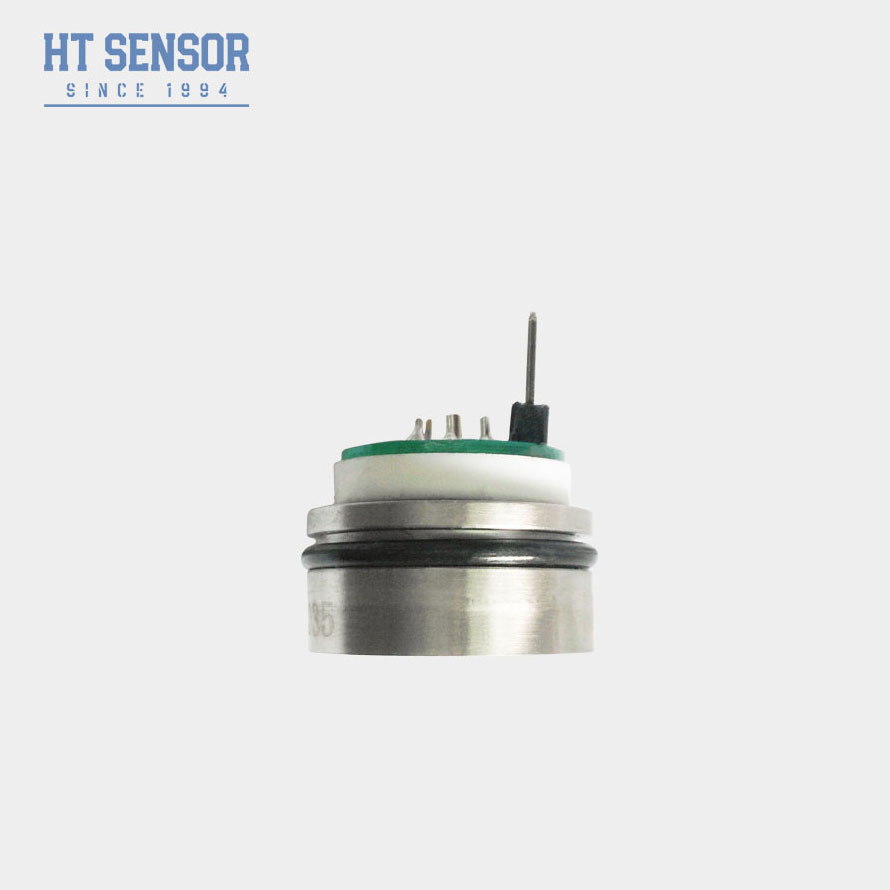

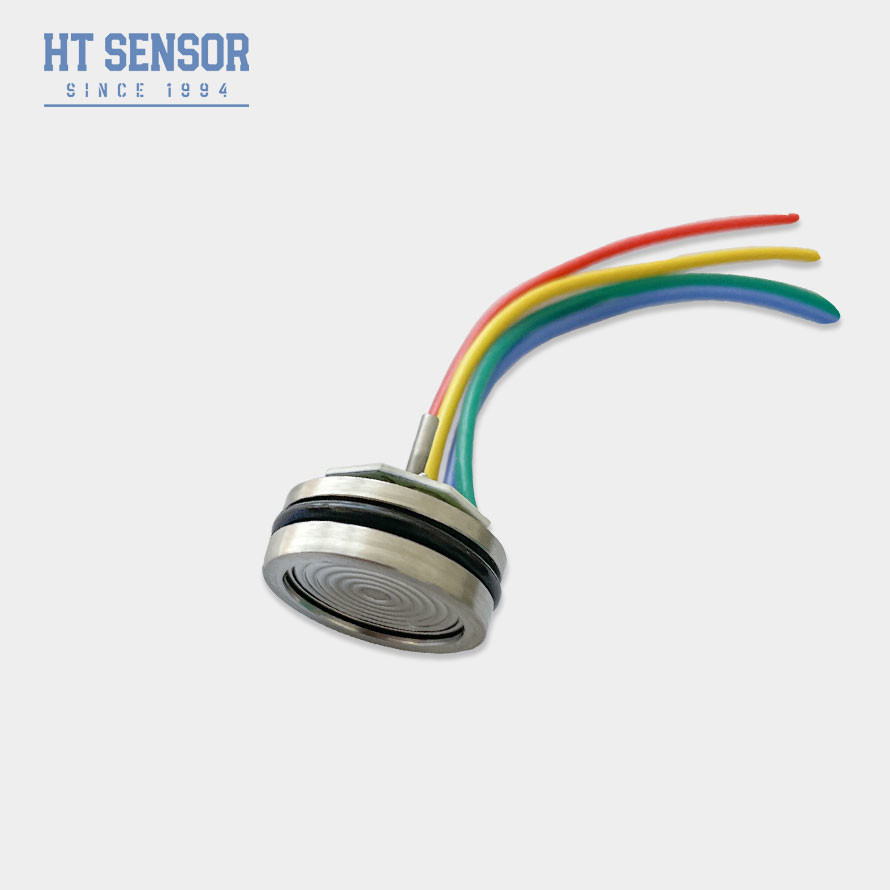

HT26V 10V Пиезорезистивный силиконовый датчик давления Датчик диафрагмы OEM

HT26V 10V Пиезорезистивный силиконовый датчик давления Датчик диафрагмы OEM 0

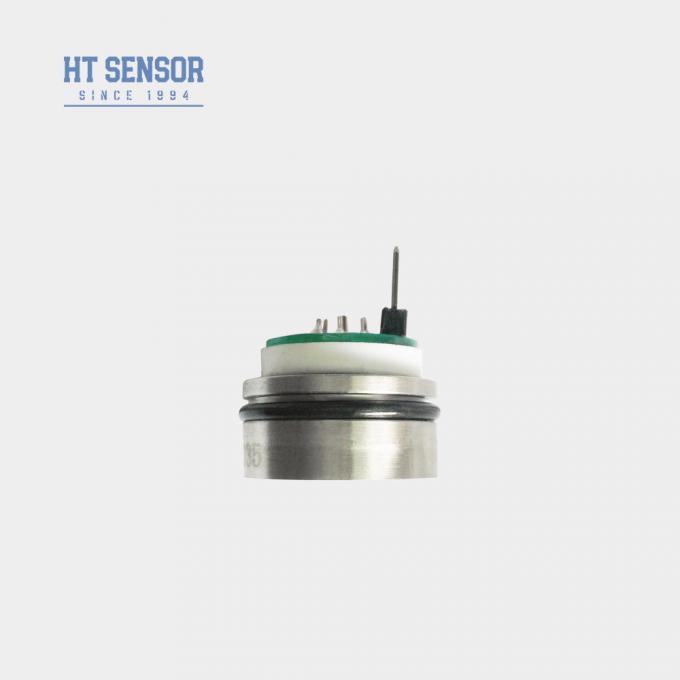

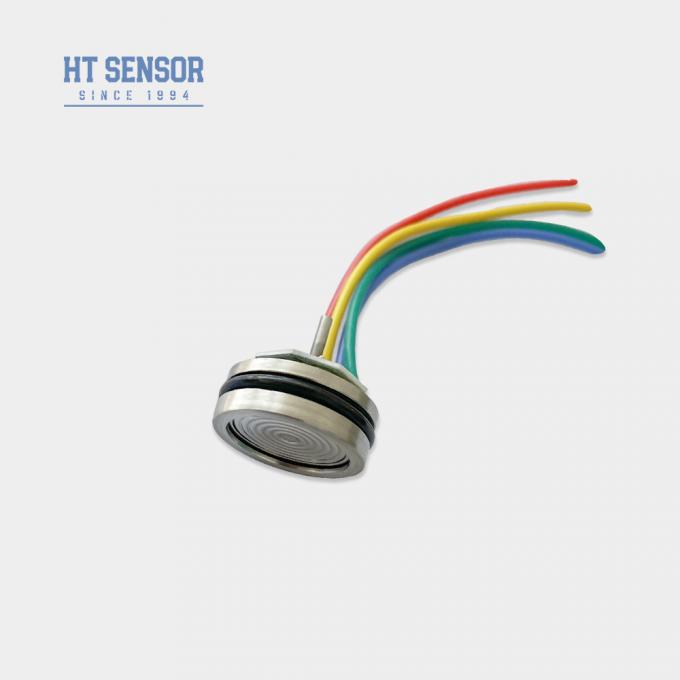

HT26V Силиконовый пьезорезистивный датчик давления

Введение кремниевого датчика давления:

Кремниевый датчик давления HT26V является своего рода пьезорезистивным типом, его ядром является распространение высокостабильных кристаллических компонентов кремния.Разница давления измерительной среды переносится на кремниевую диафрагму через изоляционную диафрагму 316L и запечатанное кремниевое маслоСпециализированные конструкции изготовлены из обычного диаметра 19 мм и очень индивидуальны, с деталями из нержавеющей стали, доступными на уровне 7 мм. 5-10 В постоянное напряжение питания, регулярный выход.Датчик давления HT26V оборудован O-кольцами, используется для уплотнения под давлением, удобная установка.

HT26V 10V Пиезорезистивный силиконовый датчик давления Датчик диафрагмы OEM 1
HT26V 10V Пиезорезистивный силиконовый датчик давления Датчик диафрагмы OEM 2
HT26V 10V Пиезорезистивный силиконовый датчик давления Датчик диафрагмы OEM 3
Характеристики продуктаиз кремниевого датчика давления:
  1. Постоянное напряжение питания и выходные стандартные сигналы.
  2. Высокая надежность, хорошая стабильность.
  3. Высота 7 мм, и различные структуры могут быть настроены.
Заявленияиз кремниевого датчика давления:
  1. Подходит для нефтяной, химической, металлургической, электроэнергетической, гидрологической и других промышленных процессов.
  2. Используется в судоходной и авиационной промышленности.
  3. Подходит для гидравлической и пневматической системы управления.
  4. Используется для управления процессом.
Электрическая производительностьиз кремниевого датчика давления:
  1. Силовое питание: ≤10VDC
  2. Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
  3. Импеданс ввода:4KΩ~20KΩ
  4. Импеданс выхода:2.5KΩ~6KΩ
  5. Электрическое соединение: 100мм высокотемпературный провод, ленточный кабель и соединители для штифтов.
Параметры производительностииз кремниевого датчика давления:
Диапазон измерений Диаметр ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500KPaS,7MPaS,10MPaS
Тип Макс Единица
Нелинейность ±0.15 ±0.3 % F.S
Повторяемость 0.05 0.1 % F.S
Гистерез 0.05 0.1 % F.S
Нулевой выход 0±1 0±2 mV
Выпуск в полном объеме ≤ 20 КПа 50±1 50±2 mV
≥ 35 кПа 100±1 100±2 mV
Нулевая смещение Temp. Дрейф ≤ 20 КПа ± 1 ±2.5 % F.S
≥ 35 кПа ±0.8 ±1.5 % F.S
Полномасштабная температура. Дрейф. ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.8 ±1.5 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка 3 раза больше, чем в полной шкале.
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 % Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловый или фторный каучук
Заполнительная среда Кремниевое масло
Вес ~ 25 г
Параметры испытываются в следующих условиях: постоянное напряжение 10 В и температура окружающей среды 25 °C.

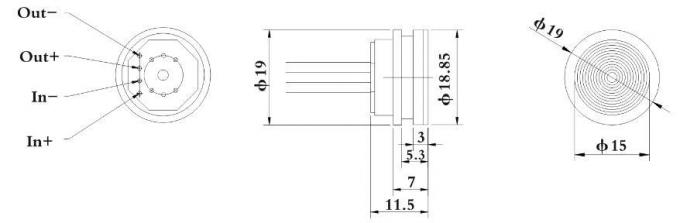

Конструкция
Трубка давления
< 3,5 МПаС
HT26V 10V Пиезорезистивный силиконовый датчик давления Датчик диафрагмы OEM 4
Нормально
≥ 3,5 МПаС
< 40 МПаС
HT26V 10V Пиезорезистивный силиконовый датчик давления Датчик диафрагмы OEM 5

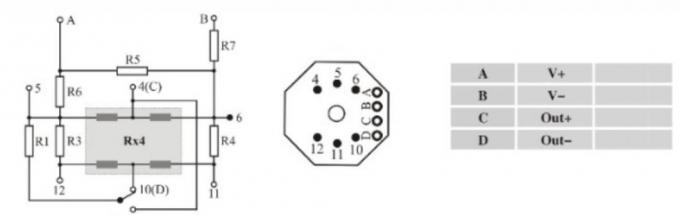

Электрическое соединение и компенсация
HT26V 10V Пиезорезистивный силиконовый датчик давления Датчик диафрагмы OEM 6
Примеры отбора
HT26V 10V Пиезорезистивный силиконовый датчик давления Датчик диафрагмы OEM 7
Советы по заказу
1При сборке следует обратить внимание на координацию размера ядра и корпуса передатчика для достижения необходимой герметичности.
2Во время сборки оболочки убедитесь, что она вертикально выровнена, и применяйте давление равномерно, чтобы не застрять или повредить компенсационную пластину.
3Если испытываемая среда не совместима с диафрагмой и корпусом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы избежать деформации или прокола диафрагмы и повреждения ядра.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы, чтобы вода, водяной пар или коррозионные среды не попали в камеру отрицательного давления в ядре измерения.
6Если в пинке есть какие-либо изменения, пожалуйста, обратитесь к этикетке, которую вы фактически носите.
7- Настраиваемая, пожалуйста, свяжитесь с менеджером бизнеса для переговоров.
FQA
1Вопрос: Какие особенности у ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2.Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
.
4.Q: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5Вопрос: Какая цена на продукцию?
A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.
6Вопрос: Какова гарантия на вашу продукцию?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, удаленное обучение по сети ПК всегда доступно.
