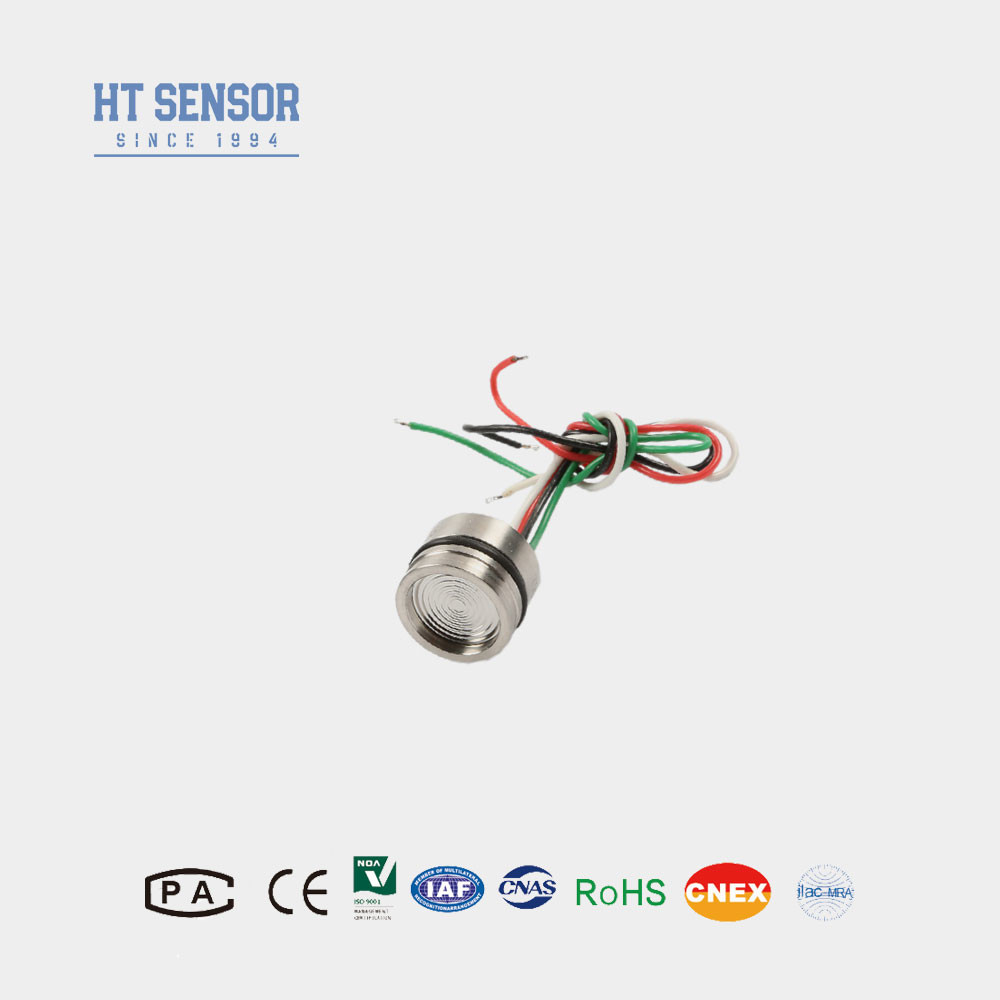

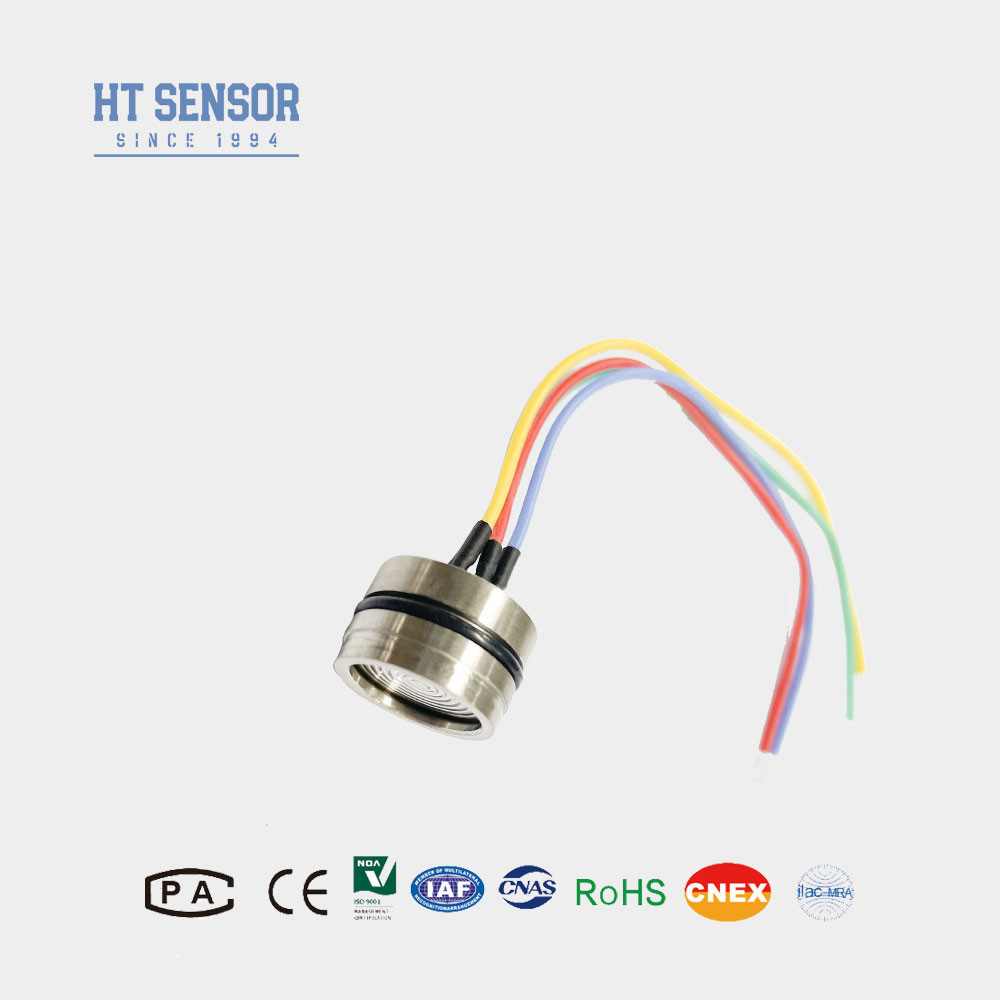

19-мм пьезорезистивная кремниевая мембрана датчика давления, сварка с нержавеющей сталью 316L. Датчик уровня
Product Details
| Материал: | 316L нержавеющая сталь | минимальный диапазон: | 10 кпа |
|---|---|---|---|
| Максимальный диапазон: | 100 МПа | Поставлять: | 10,5mA (0,4-2,0mA) |
| OEM: | Да | дискретный: | Позолоченная булавка или четырехцветная силиконовая проволока |
| Модель: | HT19 | Высокий: | 12 мм / 15 мм |
| Масло: | диффузионный кремний | Нить: | нет /OEM |
| Выделить |
19 мм силиконовый датчик давления,Датчик давления кремния для сварки диафрагмы,Пиезорезистивный кремниевый датчик давления |
||
Product Description
19 мм пиезорезистивный кремниевый датчик давления Процессы сварки диафрагмы обеспечивают производительность
HT19 Силиконовое давлениеДатчик
Введение наполненного маслом кремниевого датчика давления:
- Датчик включает в себя высокоустойчивый и высокоточный кремниевый чип давления международного класса.
- Для получения точных и надежных измерений в широком диапазоне рабочих температур применяются сложные алгоритмы компенсации температуры.
- Используя более чем 30-летний опыт разработки и производства, датчик проходит строгие процессы контроля качества для обеспечения выдающейся надежности и производительности.
- Отличная стабильность и возможности продукта заслужили широкое признание и доверие пользователей во всем мире.
- Эти оптимизированные описания подчеркивают передовой дизайн, точную технику,и строгие меры контроля качества, которые способствуют исключительной производительности и надежности пьезорезистивного кремниевого датчика давления HT19.
Характеристики продуктадатчик давления из кремния, заполненный маслом:
- Широкий диапазон измерений:0~10KPa~100Mpa
- Пиезорезистивный кремниевый сенсорный элемент
- Диафрагма Full316LSS, Full Titanium или Hastelloy
- О-кольцевая установка
- Высокая точность и стабильность.
Заявления из нефтяного кремниевого датчика давления:
- Измерение давления газа и жидкости
- Нефтедобыча
- Водоснабжение, теплоснабжение города
- Система управления процессом
- Инспекция авиации и судоходства
- Гидравлическое давление
Электрические данные кремниевого датчика давления
- Поставки:1.5mADC
- Импеданс ввода:3KΩ~6KΩ
- Выходная импеданс:2.5KΩ~6KΩ
- Сопротивление изоляции:≥100MΩ/50VDC
- Изоляционное напряжение: 500VAC между корпусом и электрическим соединением не будет вызывать повреждения
- Средняя совместимость: жидкая, газовая совместимость с нержавеющей сталью 316L
Спецификация работы наполненного маслом кремниевого датчика давления
| Параметры работы: | |||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Тип | Макс | Единица | |||
| Линейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | |
| ≥ 35 кПа | 100±10 | 100±30 | mV | ||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ¢50 | °C | ||
| ≥ 35 кПа | 0 ¢ 70 | °C | |||
| Операционная температура | -20 ¢80 | °C | |||
| Температура хранения | -40 ¢125 | °C | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | 28 г | ||||
| Параметры испытываются в следующих условиях: постоянный ток 1,5mA и температура окружающей среды 25°C. | |||||
Размер
Примечание:
1Во время сборки обратите внимание на координацию размера ядра и корпуса передатчика для достижения требуемой герметичности.
2Во время процесса сборки корпуса убедитесь, что он вертикально выровнен и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если испытываемая среда несовместима с диафрагмой ядра и корпусным материалом (316L), при оформлении заказа необходимо предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы избежать деформации или прокола диафрагмы и повреждения ядра.
5. Держите порты давления измеряющего ядра открытыми для атмосферы, чтобы предотвратить попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления измеряющего ядра.
6. Если есть какие-либо изменения в пин, пожалуйста, обратитесь к этикетке на фактическом продукте.
Часто задаваемые вопросы
Q1: Есть ли Вы изготовительная компания?
A1:Мы производитель с опытом работы около 30 лет.
Q2:Продукт на заказ
A2:Мы предоставляем услуги OEM и Custom-Design.
Q3:Гарантия качества
A3:Наши продукты имеют ограниченную гарантию от 12 до 18 месяцев с даты отгрузки до первоначального покупателя.Hengtong заменит или восстановит дефектные продукты бесплатно.Эта гарантия не распространяется на любые единицы были изменены, злоупотребляют, пренебрегают.
Q4: Перевозка и упаковка
A4:Продукты обычно отправляются международным экспрессом, включая UPS,FedEx,DHL и INT для заранее оплаченного груза, также можно использовать ваш счет отправки для сбора,стандартная экспортная упаковка,включая сертификацию инспекции.
Q5:Свяжитесь с нами
A5:У нас есть активная и опытная команда продаж, чтобы служить вам по техническому вопросу и деловому вопросу. Просто оставьте нам сообщение или нажмите на онлайн-сервис.
