10 кПа кремниевый датчик давления с хорошей стабильностью для измерения давления сухих некоррозионных газов
Product Details
| Модель №.: | HT12 | Тип резьбы: | TO8 |
|---|---|---|---|
| Тип проводки: | Позолоченные коварные булавки | Измерительная среда: | Газовый воздух |
| Диапазон: | 0-10 кПА~1000 кПА | Выход: | Аналоговый сигнал |
| Власть: | 1,5 мА | Код HS: | 9026209090 |
| Для: | Диффузный силиконовый передатчик давления | Кастомизация: | Доступно для OEM и ODM |
| Выделить |
Не коррозионный газовый датчик давления кремния,10 кПа датчик давления кремния |
||
Product Description
Датчик давления кремния с хорошей стабильностью 10kpa для измерения давления сухих не коррозионных газов

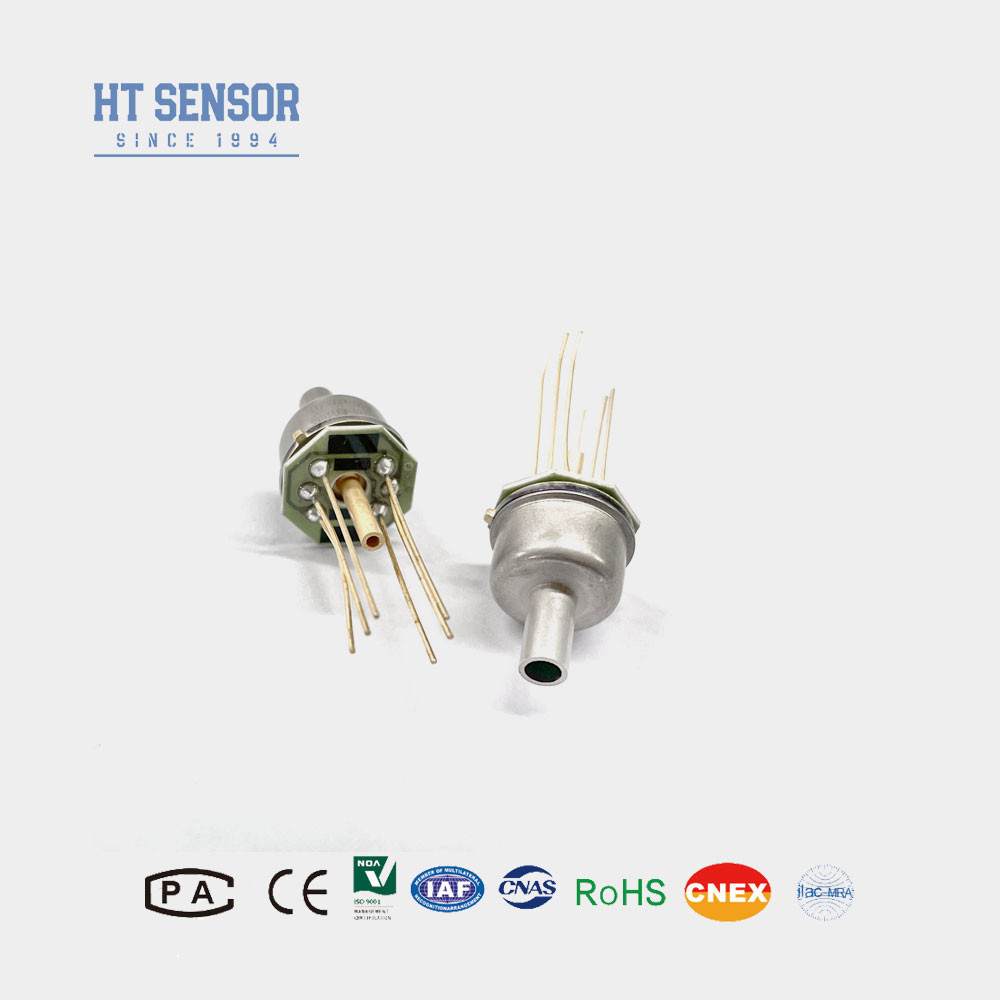

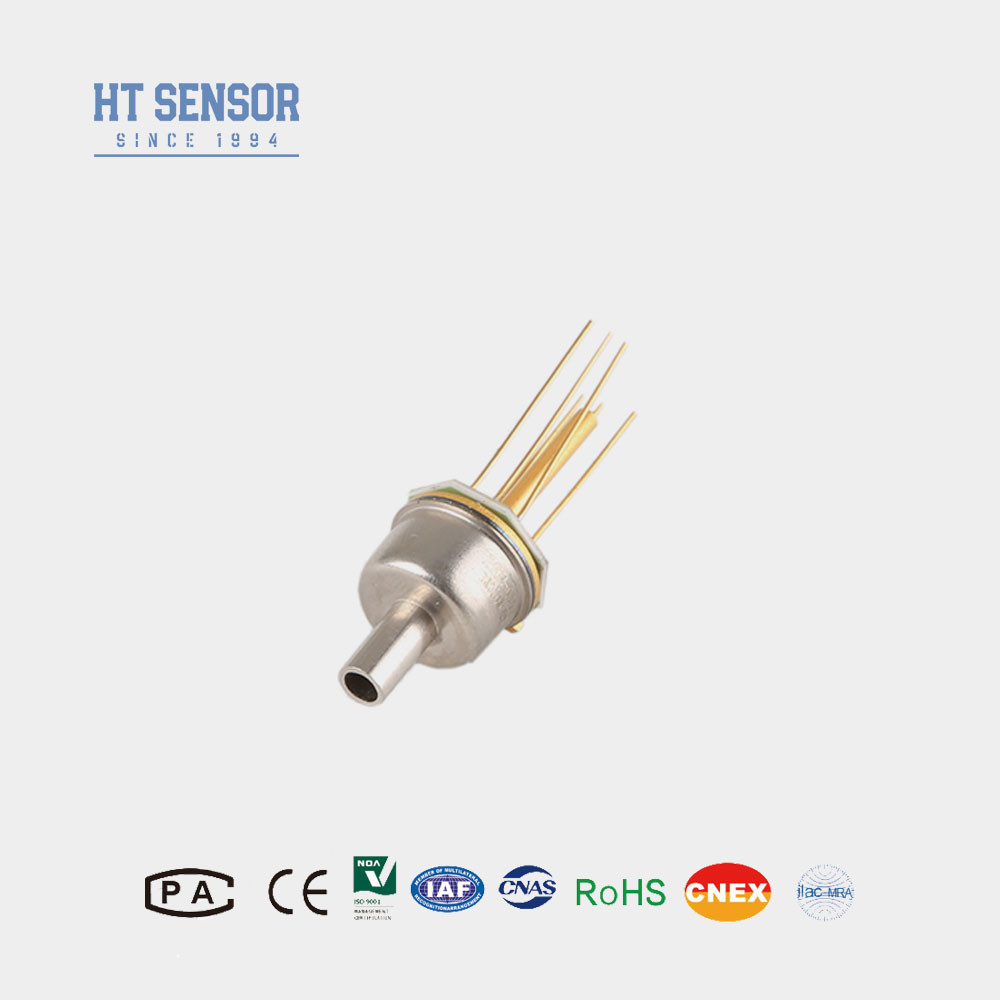

Кремниевый пьезорезистивный датчик давления HT12 представляет собой высокостабильный диффузионный кремниевый элемент, упакованный с использованием передовой технологии упаковки TO8.Незаполненное маслою ядро устраняет ошибки профиля и значительно повышает стабильность малого диапазона, что делает его особенно эффективным для измерения давления сухого не коррозионного газа.
Характеристики кремниевого датчика давления:- Диапазон измерений широк от 0 до 10 КПа до 2 МПа.
- Высокая надежность, хорошая стабильность.
- Технология инкапсуляции TO8.
- Приложения в аэрокосмической отрасли.
Заявленияиз кремниевого датчика давления:
- Было измерено давление сухого, не коррозионного газа.
- Система пневматического управления Медицинские применения биомедицинской инженерии.
- Управление HVAC.
- Аэрокосмическая авиация, связанная с целью эксперимента.
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода:3KΩ~6KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение:Золотопокрытые шпильки Ковара или 100 мм высокотемпературные провода
| Параметры производительностииз кремниевого датчика давления: | ||||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Диапазон с TO8 | Min:7kpa Max:200kpa | |||||
| Тип | Макс | Единица | ||||
| Линейность | ±0.15 | ±0.3 | % F.S | |||
| Повторяемость | 0.05 | 0.1 | % F.S | |||
| Гистерез | 0.05 | 0.1 | % F.S | |||
| Нулевой выход | 0±1 | 0±2 | mV | |||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | ||
| ≥ 35 кПа | 100±10 | 100±30 | mV | |||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | |||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | ||
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | |||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | |||
| ≥ 35 кПа | 0 ~ 70 | oC | ||||
| Операционная температура | -20~80 | oC | ||||
| Температура хранения | -40 ~ 125 | oC | ||||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 4MPa | |||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | |||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | ||||
| Материал диафрагмы | 316L | |||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | |||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | |||||
| Шок | 100 г, 11 мс. | |||||
| Время ответа | ≤ 1 мс | |||||
| Вес | ~ 12,5 г | |||||
| Параметры испытываются в следующих условиях: постоянный ток 1,5mA и температура окружающей среды 25°C. | ||||||
| Конструкция | |
| Размер | |
| Электрическое соединение и компенсация |
|
|
| Советы по заказу |
1Обратите внимание на соответствие размера ядра и корпуса передатчика во время сборки, чтобы достичь требуемой герметичности.
2Во время сборки, убедитесь в вертикальном выравнивании и применять равномерное давление, чтобы предотвратить заторможение или повреждение компенсационной пластины.
3. Сохраняйте воздушный канал в ядре измерения давления подключенным к атмосфере и предотвращайте попадание воды, водяного пара или коррозионных сред в камеры положительного и отрицательного давления ядра.
4Если в проводе булавки произошли какие-либо изменения, то для точной идентификации обратитесь к этикетке, прикрепленной к ядру.
| Компания |
| Вопросы и ответы |
Q1: Есть ли Вы изготовительная компания?
A1:Мы производитель с более чем 29-летним опытом.
Q2:Продукт на заказ
A2:Мы предоставляем услуги OEM и Custom-Design.
Q3:Гарантия качества
A3:Наши продукты имеют ограниченную гарантию от 12 до 18 месяцев с даты отгрузки до первоначального покупателя.Hengtong заменит или восстановит дефектные продукты бесплатно.Эта гарантия не распространяется на любые единицы были изменены, злоупотребляют, пренебрегают.
Q4: Перевозка и упаковка
A4:Продукты обычно отправляются международным экспрессом, включая UPS,FedEx,DHL и INT для заранее оплаченного груза, также можно использовать ваш счет отправки для сбора,стандартная экспортная упаковка,включая сертификацию инспекции.
Q5:Свяжитесь с нами
A5:У нас есть активная и опытная команда продаж, чтобы служить вам по техническому вопросу и деловому вопросу. Просто оставьте нам сообщение или нажмите на онлайн-сервис.
