TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений

TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications TO8 Encapsulation Technology Silicon Pressure Sensor for Aerospace Applications
Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT SENSOR
Сертификация: ISO9001
Номер модели: HT12
Количество мин заказа: 1
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Western Union, L/C, T/T
Поставка способности: 5000 штук в месяц
Лучшая цена Контакт
Подробная информация
Модель No.: HT12 Тип нитки: TO8
Тип проводки: Позолоченные коварные булавки или кремниевая проволока Среднее измерение: сухой газовый воздух
Диапазон: 0-10 кПА~200 кПА выходной: Аналоговый сигнал
Сила: 1.5mA Код СС: 9026209090
Для: Датчик давления Конфигурация: Доступно для OEM и ODM
Выделить:

Настраиваемый датчик давления кремния

,

Датчик давления кремниевого капсулирования TO8

,

Силиконовый датчик давления для авиации

Характер продукции

TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений

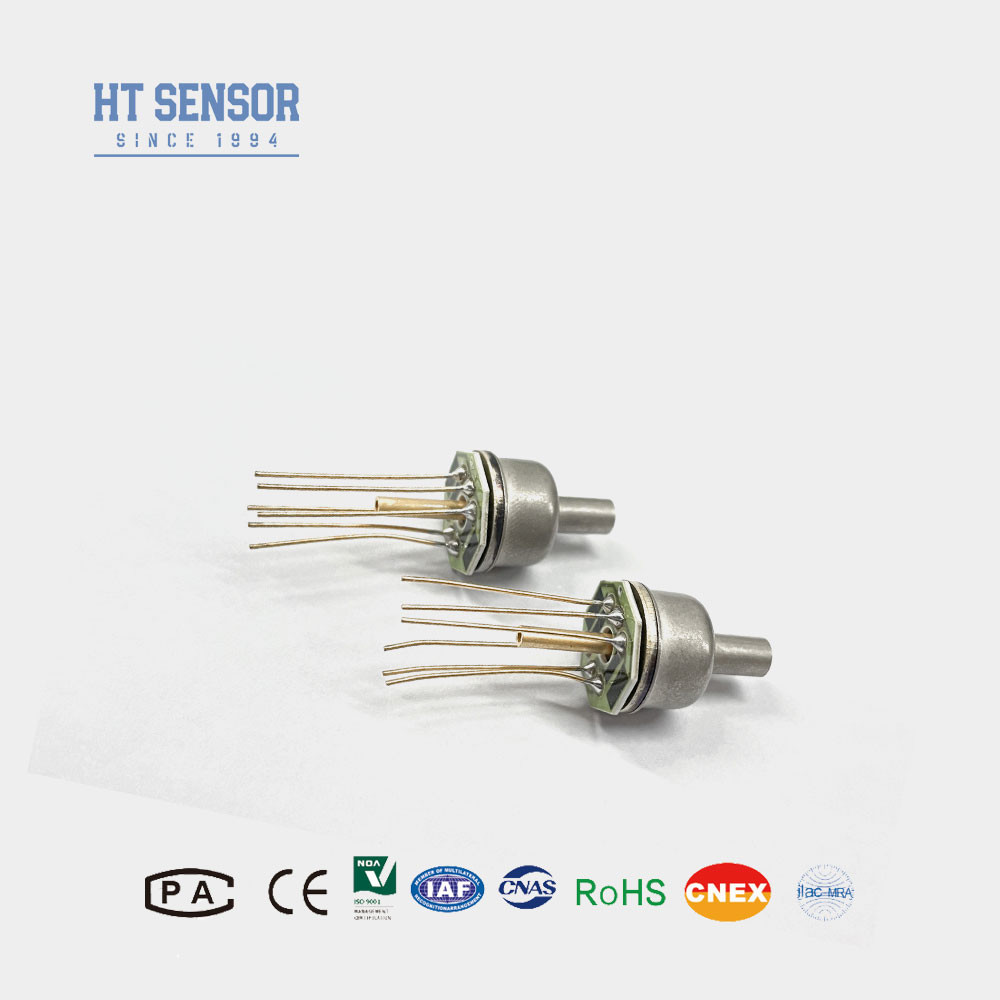

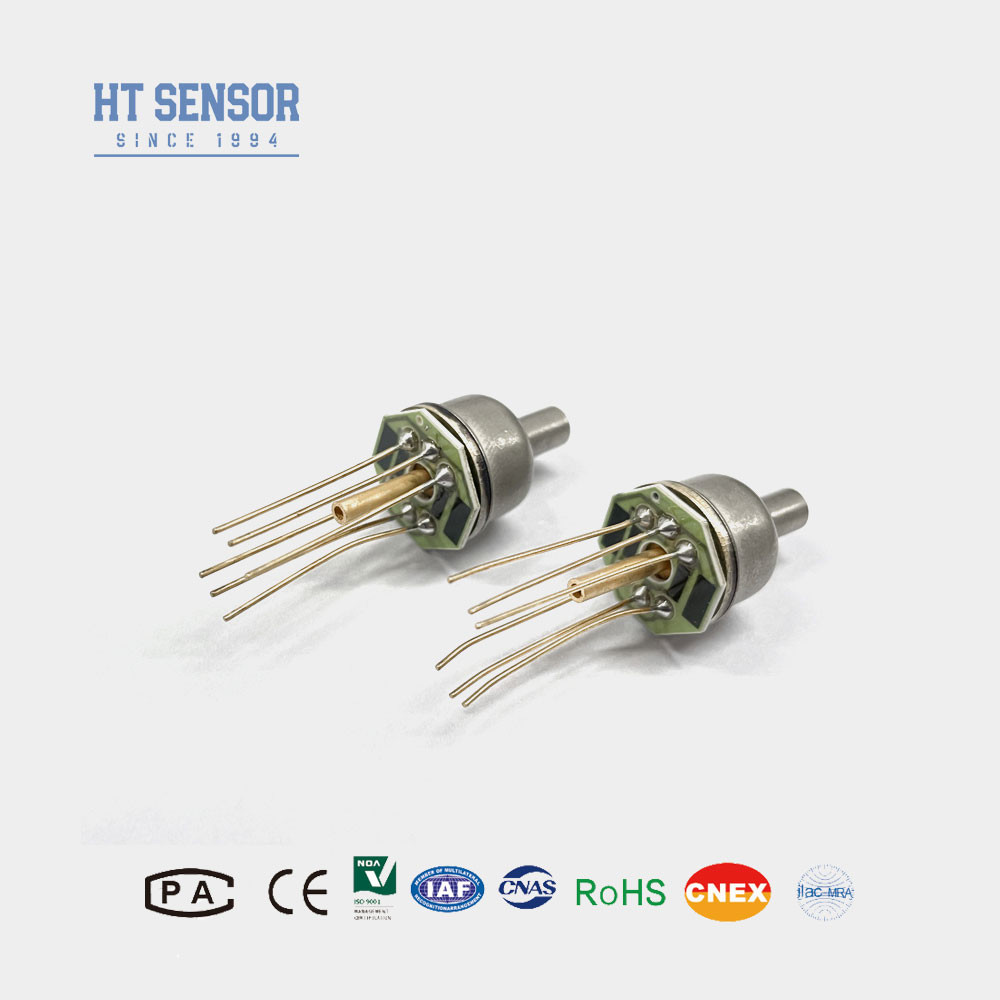

HT12Силиконовый пьезорезистивный датчик давления

Введение кремниевого датчика давления:



Кремниевый пьезорезистивный датчик давления HT12 представляет собой высокостабильный диффузионный кремниевый элемент, упакованный с использованием передовой технологии упаковки TO8.Незаполненное маслою ядро устраняет ошибки профиля и значительно повышает стабильность малого диапазона, что делает его особенно эффективным для измерения давления сухого не коррозионного газа.

Характеристики кремниевого датчика давления:
  1. Диапазон измерений широк от 0 до 10 КПа до 2 МПа.
  2. Высокая надежность, хорошая стабильность.
  3. Технология инкапсуляции TO8.
  4. Приложения в аэрокосмической отрасли.
TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений 0

Заявленияиз кремниевого датчика давления:
  1. Было измерено давление сухого, не коррозионного газа.
  2. Система пневматического управления Медицинские применения биомедицинской инженерии.
  3. Управление HVAC.
  4. Аэрокосмическая авиация, связанная с целью эксперимента.
Электрическая производительностьиз кремниевого датчика давления:
  1. Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
  2. Импеданс ввода:3KΩ~6KΩ
  3. Импеданс выхода:2.5KΩ~6KΩ
  4. Электрическое соединение:Золотопокрытые шпильки Ковара или высокотемпературные провода 100 мм
Параметры производительностииз кремниевого датчика давления:
Диапазон измерений Диаметр ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Диапазон с TO8   Min:7kpa Max:200kpa
  Тип Макс Единица
Линейность   ±0.15 ±0.3 % F.S
Повторяемость  0.05 0.1 % F.S
Гистерез    0.05 0.1 % F.S
Нулевой выход   0±1 0±2 mV
Выпуск в полном объеме   ≤ 20 КПа 50±10 50±30 mV
≥ 35 кПа 100±10 100±30 mV
Нулевая смещение Temp. Дрейф   ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Полномасштабная температура. Дрейф. ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 4MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 %  Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
Вес ~ 12,5 г
Параметры испытываются в следующих условиях: постоянный ток 1,5mA и температура окружающей среды 25°C.

TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений 1TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений 2
Конструкция
Размер TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений 3
Электрическое соединение и компенсация




TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений 4






Советы по заказу




1. Обратите пристальное внимание на выравнивание и соответствие между сенсорным ядром и корпусом во время сборки, чтобы обеспечить требуемую герметичность.

2Сохраняйте правильное вертикальное выравнивание и применяйте равномерное давление во время сборки, чтобы предотвратить заторможение или повреждение компенсационной пластины.

3. Держите воздушный канал в ядре датчика давления подключенным к атмосфере и предотвратите попадание воды, влаги или коррозионных сред в камеры положительного и отрицательного давления.

4При наличии каких-либо изменений в проводах булавок для точной идентификации обратитесь к этикетке, прикрепленной к ядру.


Компания
TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений 5TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений 6



TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений 7TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений 8TO8 Технология инкапсуляции Силиконовый датчик давления для аэрокосмических приложений 9

Вопросы и ответы


1Вопрос: Каковы особенности ваших датчиков давления?

Ответ: высокая точность, долговечность и отличные характеристики.



2. Q: Могу ли я настроить специальные спецификации?

О: Да, наши инженеры могут настроить продукцию на конкретные потребности.



3Вопрос: Какова ваша производственная мощность?

Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки.



4. Вопрос: Каков типичный срок доставки?

Ответ: 5-8 рабочих дней для стандартных моделей.



5. Вопрос: Как цены на продукты? Есть скидки?

A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.



6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?

О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
