ВведениеПромышленный датчик давления:

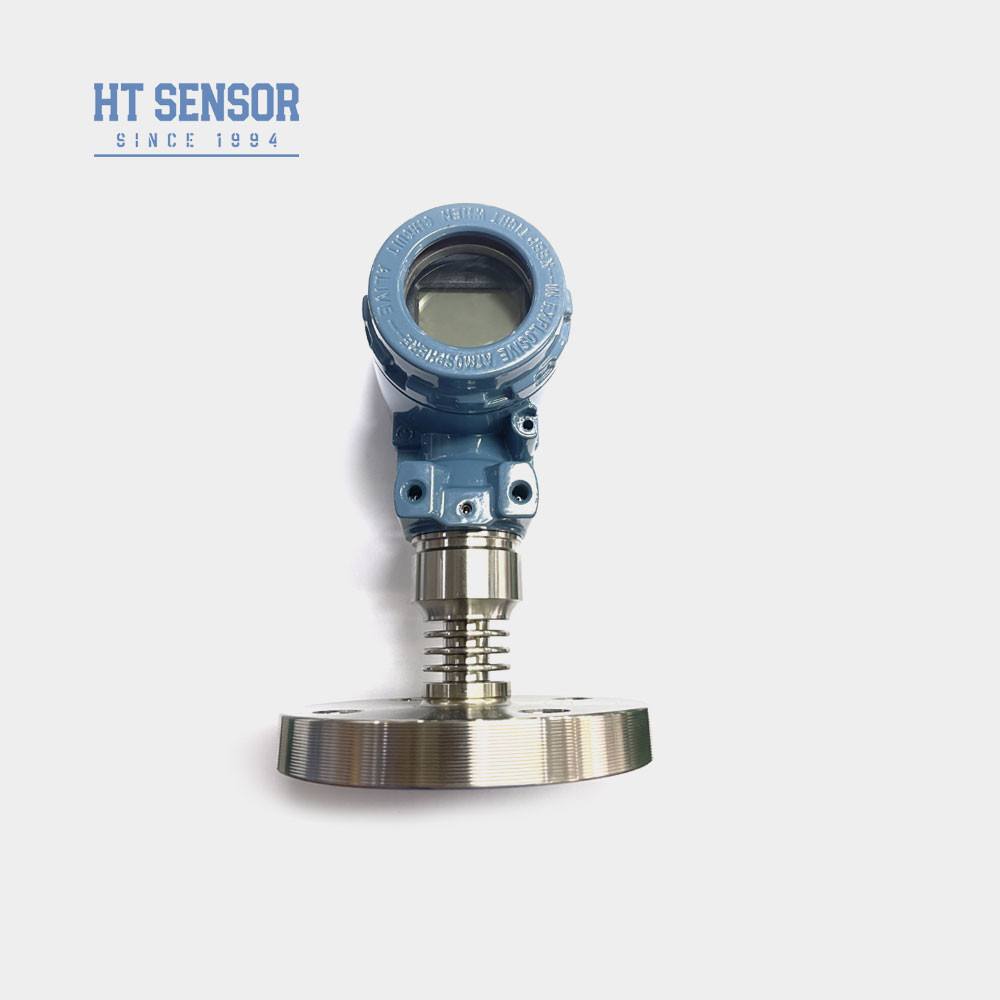

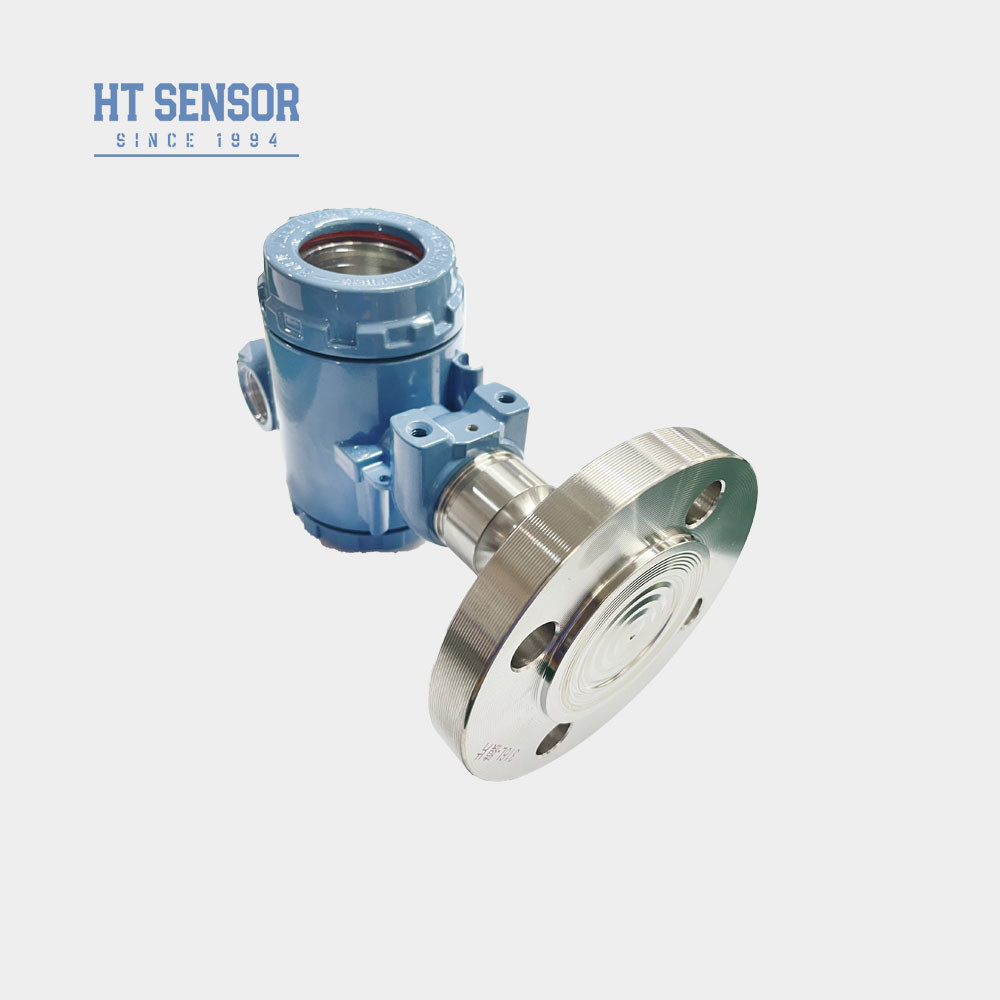

Передатчик давления BP93420-III-F использует в качестве элемента измерения сигнала маслонаполненное ядро резистивной пленки кремния серии HT.Его процессное соединение включает в себя прямую сварку изолирующей диафрагмы 316L и соответствующего фланцаВнутри корпуса из нержавеющей стали, находящегося в верхней части корпуса, расположены две панели для измерения давления.схема обработки сигнала преобразует сигнал датчика в стандартный выходный сигналСтрогое тестирование и старение компонентов, полуфабрикатов и готовых продуктов были проведены, чтобы гарантировать стабильную и надежную производительность передатчика.
| Параметры производительностиПромышленный датчик давления |
| Диапазон измерений |
- 100 кПа... 0 кПа ∙ 35 кПа... 20 МПа |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25°C |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза |
0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность |
± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70°C ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C~120°C |
| Вибрация |
10g,55Hz 2kHz |
| Жилой материал |
304, 316L |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Рейтинг защиты |
IP65 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~4 кг |
Характеристики продуктаПередатчик датчиков давления для промышленности:
- 1Широкий диапазон измерений, различные варианты интерфейсов давления
- 2. Различные варианты выходной сигналы
- 3. регулируемый нулевой и полномасштабный
- 4Высокая точность, многочисленные стерильные процессы
ПрименениеПередатчик датчиков давления для промышленности:
- Подходит для измерения не коррозионных газов и жидкостей с 316L.
- Медицинская, биофармацевтическая и пищевая гигиена для стерильной обработки.
- Используется в бумажной и химической промышленности, а также для уровня сточных вод и напитков.
| Выходный сигнал ofПередатчик датчиков давления для промышленности |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2 провода /3 провода |
2/3/4 проволоки |
| 0/1 ~ 5 В |
| Советы по заказуfПромышленный передатчик давления |
- 1. Обеспечить совместимость: При выборе изделия, пожалуйста, подтвердите, совместима ли испытываемая среда с контактными частями изделия.
- 2. Продукты, защищенные от взрывов: Обратите внимание, что продукты соответствуют сертификату безопасности, защищенному от взрывов CNEX.
3Защита от молнии: для обеспечения надежной работы продукта рекомендуется установить на месте устройства защиты от молнии и убедиться, что продукт и источник питания надежно заземлены.
4Этот продукт поставляется без кабеля, при необходимости вы можете связаться с бизнес-персоналом, и указать в заказе.
5Специальные требования: в случае сильных вибраций, мгновенной силы удара, сильных электромагнитных или радиочастотных помех и других специальных требований,Пожалуйста, сообщите и укажите в приказе.
| Руководство по заказуПромышленный датчик давления |
| BP93420XX |
Передатчик давления |
| |
Код |
Конструкция |
| IB |
Трансмитер общего давления |
IX |
Дисплейный передатчик давления |
| IE |
Упорный авиационный передатчик давления |
IIC/III |
Промышленный генеральный/ дисплейный передатчик давления |
| Если |
Устойчивый к влаге передатчик давления |
IIE/IIIE |
Общий/дисплейный передатчик давления |
| IN |
Кондиционер специальный передатчик давления |
|
|
| IC |
Высокотемпературный передатчик давления |
|
|
| IQ/IQT |
Большая диафрагма/передатчик высокого давления |
|
|
| |
Диапазон измерений |
- 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| (0-X) Kpa или MPa |
X: указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Прочие |
| |
Код |
Электрическое соединение |
| В1 |
Хиршманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
2088 Промышленные корпуса |
| В5 |
2088 Промышленный корпус с дисплеем |
| В6 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
Частые вопросы:
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2. Q: Могу ли я настроить специальные спецификации?
A: Да, наши инженеры могут настроить продукцию на конкретные потребности.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки.
4. Вопрос: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5. Вопрос: Как цены на продукты? Есть скидки?
A: Конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнеров.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
