Высокотемпературный фланцевый датчик давления с дисплеем для промышленных применений. Датчик давления
Product Details
| Модель №.: | BP93420-IIIF | Источник питания: | 24VDC (12-32VDC) |
|---|---|---|---|
| выходной: | 4-20mA RS485 | Тип давления: | Давление, абсолютное, запечатанное. |
| Диапазон: | 0-35kpa~20Mpa | Тип структуры: | Трансмитер с промывкой диафрагмы |
| Измерительная среда: | высокая температура жидкость или воздух | Точность: | 0,5% |
| Плоский: | DN25 DN50 и так далее | Кастомизация: | Да |
| Выделить |
Передатчик давления с дисплеем,Высокотемпературный фланцевый передатчик давления,Промышленное применение Передатчик давления на фланце |
||
Product Description

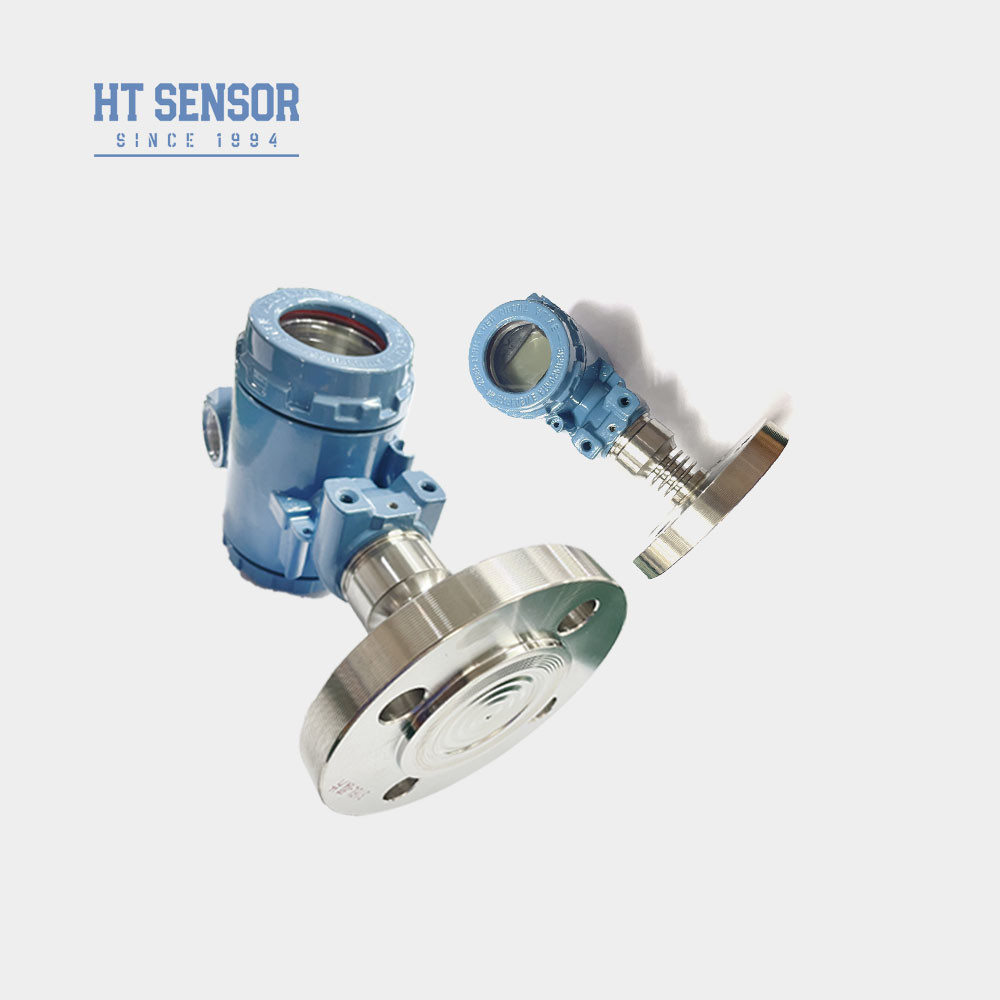

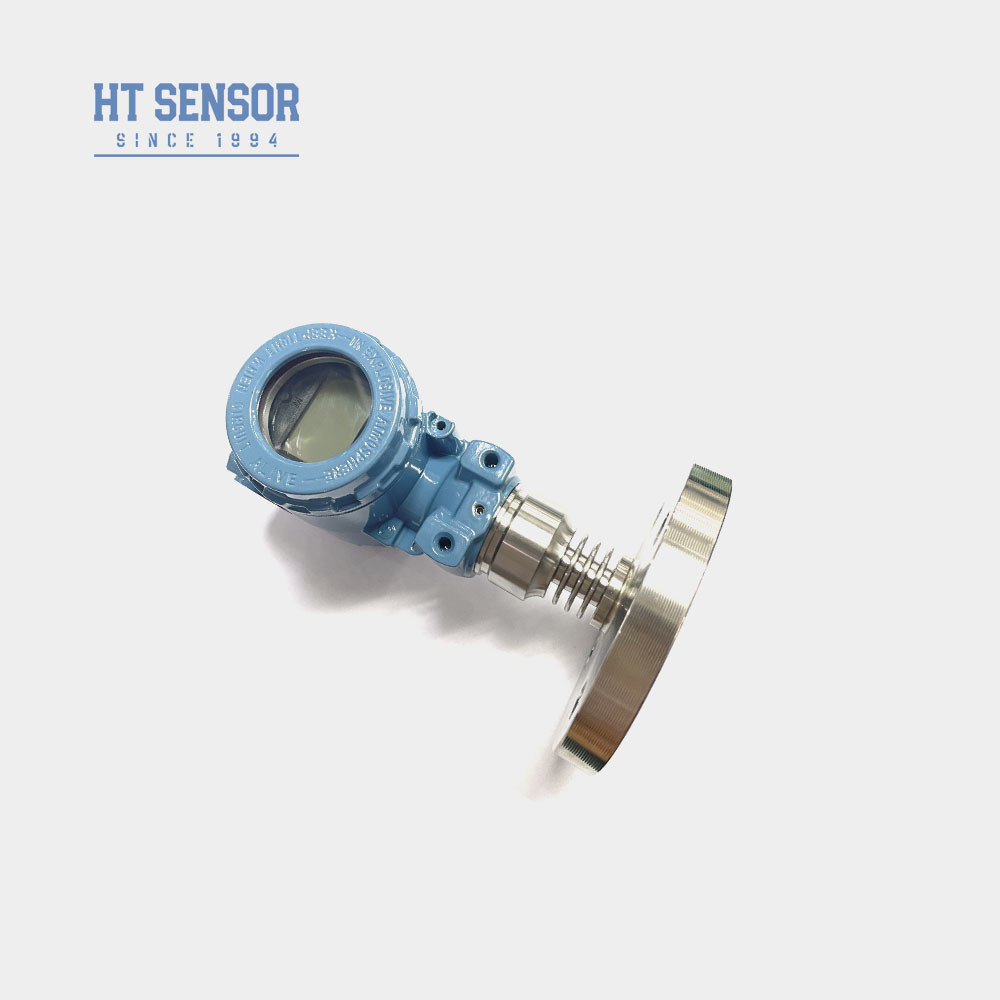

Преобразователь давления с дисплеем для высоких температур для промышленных применений
BP93420-IIIF Преобразователь давления
ВведениеПромышленный датчик давления:
Высокотемпературный преобразователь давления BP93420-IIIF использует кремниевый резистивный пленочный маслонаполненный сердечник серии HT в качестве измерительного элемента сигнала. Его технологическое соединение включает в себя прямую сварку изоляционной диафрагмы 316L и соответствующего фланца, обеспечивая точное измерение давления. Специально разработанный радиатор предназначен для работы в условиях высоких температур. Внутри корпуса из нержавеющей стали схема обработки сигнала преобразует сигнал датчика в стандартный выходной сигнал (4-20 мА).
| Параметры производительности Промышленный датчик давления | |
| Диапазон измерения | -100 кПа…0 кПа ～ 35 кПа…20 МПа |
| Тип давления | Избыточное давление, абсолютное давление, герметичное давление |
| Перегрузка | ≤ 1,5 раза от номинального диапазона |
| Точность при 25℃ | ±0,25% (типичное значение) ±0,5% (максимальное значение) |
| Повторяемость и гистерезис | 0,02% F.S (тип.) 0,05% F.S (макс.) |
| Долгосрочная стабильность | ±0,1% F.S/год (тип.) ±0,2% F.S/год (макс.) |
| Температурный дрейф нулевой точки | ±0,02% F.S/℃(≤100 кПа) ±0,01% F.S/℃(＞100 кПа) |
| Температурный дрейф полной шкалы | ±0,02% F.S/℃(≤100 кПа) ±0,01% F.S/℃(＞100 кПа) |
| Частотная характеристика | 2,4 кГц |
| Компенсационная температура | 0-70℃(≤10 МПа, настраиваемая) |
| Рабочая температура | -20℃~80℃ |
| Температура хранения | -40℃~120℃ |
| Вибрация | 10 г, 55 Гц ～ 2 кГц |
| Материал корпуса | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100 В постоянного тока |
| Степень защиты | IP65 |
| Уплотнение уплотнительного кольца | Фторкаучук |
| Вес | ~4 кг |
Особенности продукта Промышленный датчик давления:
- 1. Настраиваемый широкий диапазон измерения, различные варианты интерфейса давления
2. Различные варианты выходного сигнала
3. Регулируемый кнопкой ноль и полная шкала
4. Высокая точность, несколько вариантов асептического технологического соединения
ПрименениеПромышленный датчик давления:
- Подходит для измерения некоррозионных газов и жидкостей 316L.
- Используется для асептической обработки в медицинской, биофармацевтической, пищевой и других отраслях.
- Используется в бумажной и химической промышленности, а также для измерения уровня сточных вод и напитков.
| Выходной сигнал of Промышленный датчик давления | Напряжение питания | Тип выхода |
| 4~20 мА | 12~30 В постоянного тока | 2/3/4 провода |
| 0~10/20 мА | 3 провода |
|
| 0/1~5 В | ||
| 0/1~10 В |
| Советы по заказу of Промышленный преобразователь давления |
- 1. Проверка совместимости: При выборе продукта убедитесь, что тестируемая среда совместима с контактной частью продукта.
- 2. Диафрагма является важным компонентом, не повреждайте деформацию диафрагмы.
- 3. Защита от молнии: Для обеспечения надежной работы продукта рекомендуется установить устройства защиты от молнии на месте и убедиться, что продукт и источник питания надежно заземлены.
- 4. Варианты кабелей: Длина кабеля по умолчанию равна нулю, и есть три материала кабеля на выбор. Материал кабеля может быть полиэтиленом, если не указано иное. Если требуется другой материал кабеля, укажите это в форме заказа.
- 5. Особые требования: В случае сильной вибрации, мгновенной ударной силы, сильных электромагнитных или радиочастотных помех и других особых требований, пожалуйста, сообщите и укажите в заказе.
| Руководство по заказу Промышленный датчик давления | ||||||||
| BP93420XX | Преобразователь давления | |||||||
| Код | Общая конструкция | |||||||
| IB | Общий преобразователь давления | IX | Преобразователь давления с дисплеем | |||||
| IE | Ударопрочный авиационный преобразователь давления | IIC/III | Промышленный общий/преобразователь давления с дисплеем | |||||
| IF | Влагозащищенный преобразователь давления | IIE/IIIE | Общий/преобразователь давления с дисплеем | |||||
| IN | Специальный преобразователь давления для кондиционирования воздуха | |||||||
| IC | Высокотемпературный преобразователь давления | |||||||
| IQ/IQT | Преобразователь давления с большой диафрагмой/высокой температурой | |||||||
| Диапазон измерения | -100 кПа…0 кПа ~ 35 кПа…3,5 МПа | |||||||
| (0-X) кПа или МПа | X: Указывает фактический диапазон измерения | |||||||
| Код | Источник питания | |||||||
| D1 | 24 В постоянного тока | |||||||
| D2 | 5 В постоянного тока | |||||||
| D3 | Другое | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4~20 мА постоянного тока | S5 | 0~20 мА постоянного тока | |||||
| S2 | 1~5 В постоянного тока | S6 | 0~10 В постоянного тока | |||||
| S3 | 0~5 В постоянного тока | S7 | 0,5~4,5 В постоянного тока | |||||
| S4 | 0~10 мА постоянного тока | |||||||
| Код | Подключение давления | |||||||
| J1 | M20×1,5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Другое | |||||||
| Код | Электрическое подключение | |||||||
| B1 | Hirschmann | |||||||
| B2 | Штекер PG7 | |||||||
| B3 | Выход герметичного кабеля | |||||||
| B4 | Промышленный корпус 2088 | |||||||
| B5 | Промышленный корпус 2088 с дисплеем | |||||||
| B6 | Другое | |||||||
| Код | Тип давления | |||||||
| G | Избыточное давление | |||||||
| A | Абсолютное давление | |||||||
| S | Герметичное опорное давление | |||||||
FAQ:
1. В: Каковы особенности ваших преобразователей датчиков давления?
A: Наши преобразователи датчиков давления характеризуются высокой точностью, долговечностью и отличной производительностью, с возможностью настройки.
2. В: Могу ли я настроить специальные спецификации?
A: Да, наши инженеры могут адаптировать продукты для удовлетворения конкретных потребностей с помощью наших услуг OEM и ODM.
3. В: Какова ваша производственная мощность?
A: Наши производственные мощности позволяют производить до 30 000 преобразователей датчиков давления в месяц, что гарантирует, что мы можем выполнять крупномасштабные заказы. Однако рекомендуется заранее связаться с нашей командой продаж для бесперебойного планирования производства и доставки.
4. В: Каков типичный срок поставки?
A: Стандартные модели обычно имеют срок поставки 5–8 рабочих дней, а для индивидуальных продуктов он может варьироваться.
5. В: Как оценивается продукция? Есть ли скидки?
A: Мы предлагаем конкурентоспособные цены со скидками для оптовых заказов или долгосрочного партнерства.
6. В: Какова гарантия на вашу продукцию? И послепродажное обслуживание?
A: На нашу продукцию предоставляется гарантия 24 месяца с даты отгрузки, а наше послепродажное обслуживание обеспечивает оперативные ответы в течение 24 часов, а также поддержку удаленных инструкций онлайн
