Высокотемпературный фланцевый промышленный датчик давления с дисплеем для управления промышленными процессами. Датчик давления
Product Details
| Модель №.: | BP93420-IIIF | Источник питания: | 12-32VDC (24VDC) |
|---|---|---|---|
| выходной: | 4–20 мА | Тип давления: | Давление, абсолютное, запечатанное. |
| Диапазон: | 0-35kpa~20Mpa | Тип структуры: | Передатчик датчика диафрагмы |
| Измерительная среда: | высокая температура жидкость или воздух | Точность: | 0,5% |
| Плоский: | DN25 DN50 и так далее | Кастомизация: | Да |
| Выделить |
Промышленный передатчик давления с дисплеем,Высокотемпературный фланцевый передатчик давления,Передатчик давления для контроля промышленных процессов |
||
Product Description

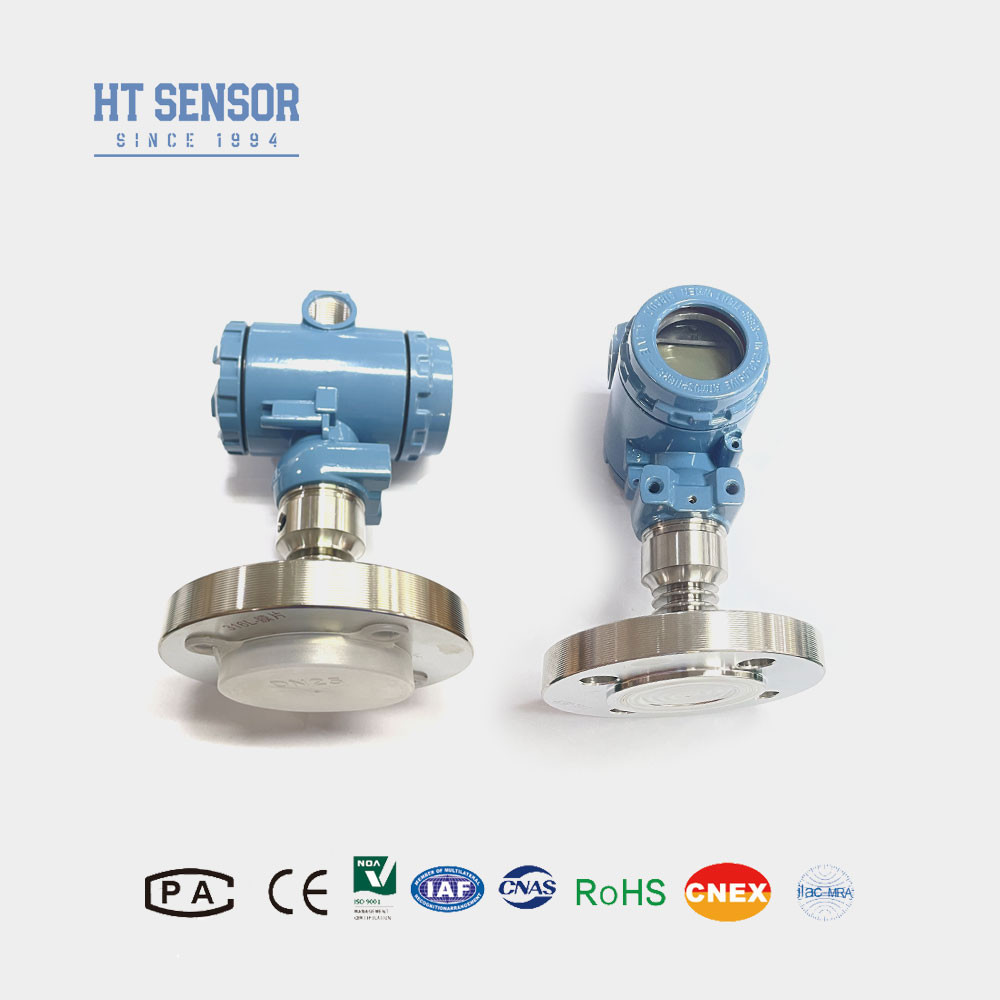

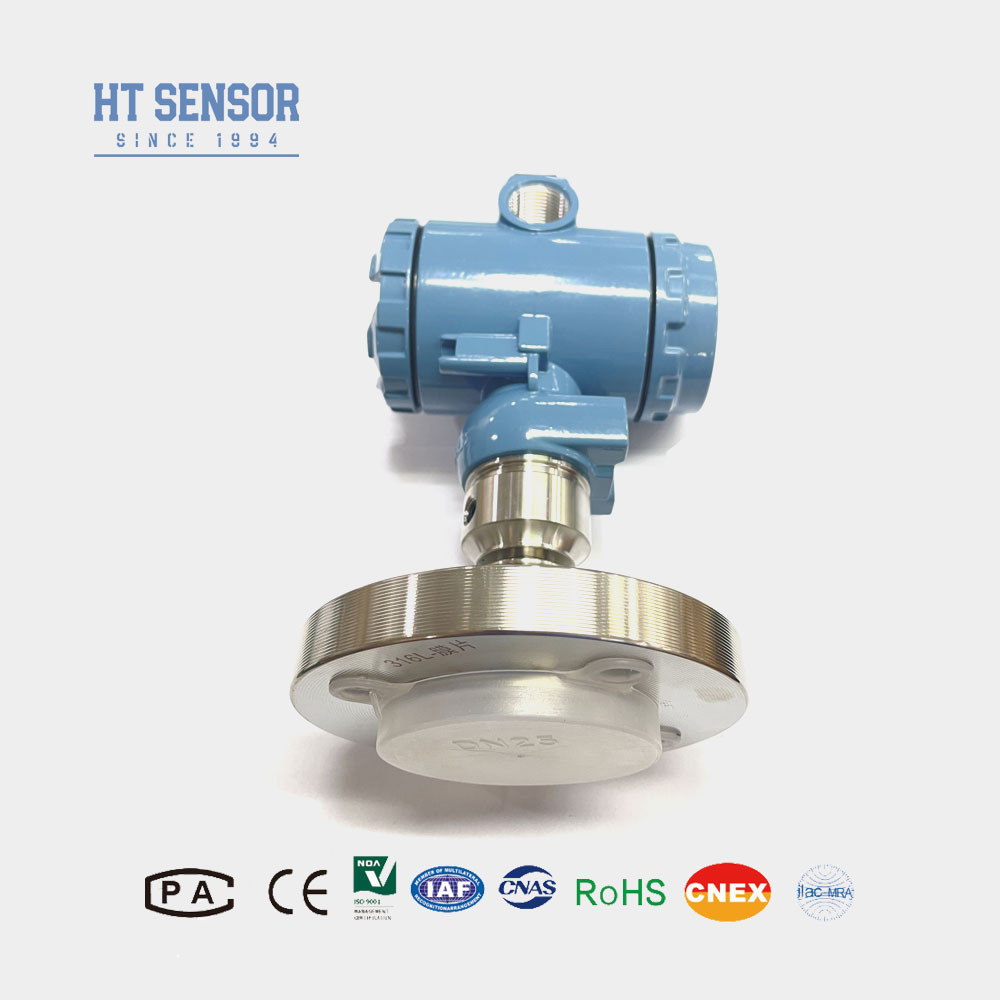

Высокотемпературный фланцевый передатчик промышленного давления с дисплеем для управления промышленным процессом
BP93420-IIIFПередатчик давления
ВведениеПромышленный датчик давления:
Высокотемпературный передатчик давления BP93420-IIIF использует в качестве элемента измерения сигнала маслонаполненное ядро резистивной пленки кремния серии HT.Его процессуальное соединение включает в себя прямую сварку изолирующей диафрагмы 316L и соответствующего фланцаВнутри корпуса из нержавеющей стали, находящегося в верхней части корпуса, расположенной в верхней части корпуса.схема обработки сигнала преобразует сигнал датчика в стандартный выходный сигнал (4-20mA).
| Параметры производительностиПромышленный датчик давления | |
| Диапазон измерений | - 100 кПа... 0 кПа ∙ 35 кПа... 20 МПа |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25°C | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70°C ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C~120°C |
| Вибрация | 10g,55Hz 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~4 кг |
Характеристики продуктаПередатчик датчиков давления для промышленности:
- 1. пользовательский широкий диапазон измерений, различные варианты интерфейса давления
2. Разнообразие опций выходного сигнала
3. кнопка регулируемая нулевой и полной шкалы
4Высокая точность, многократное ассептическое соединение процесса
ПрименениеПередатчик датчиков давления для промышленности:
- Подходит для измерения не коррозионных газов и жидкостей 316L.
- Используется для асептической обработки в медицинской, биофармацевтической, пищевой гигиене и других отраслях.
- Он используется в бумажной и химической промышленности, а также в канализации и напитках.
| Выходный сигнал ofПередатчик датчиков давления для промышленности | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В |
| Советы по заказуfПромышленный передатчик давления |
- 1. Проверка совместимости: При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
- 2.Диафрагма - важный компонент, не повреждайте деформацию диафрагмы.
- 3Защита от молнии: для обеспечения надежной работы продукта рекомендуется установить на месте устройства защиты от молнии и убедиться, что продукт и источник питания надежно заземлены.
- 4. Опции кабеля: длина кабеля по умолчанию равна нулю, и есть три кабельных материала на выбор.Если требуется другой материал кабеля, пожалуйста, укажите в заказе.
- 5.Особые требования: в случае сильной вибрации, силы мгновенного удара, сильных электромагнитных или радиочастотных помех и других специальных требований, пожалуйста, сообщите и укажите в заказе.
| Руководство по заказуПромышленный датчик давления | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| IB | Трансмитер общего давления | IX | Дисплейный передатчик давления | |||||
| IE | Упорный авиационный передатчик давления | IIC/III | Промышленный генеральный/ дисплейный передатчик давления | |||||
| Если | Устойчивый к влаге передатчик давления | IIE/IIIE | Общий/дисплейный передатчик давления | |||||
| IN | Кондиционер специальный передатчик давления | |||||||
| IC | Высокотемпературный передатчик давления | |||||||
| IQ/IQT | Большая диафрагма/передатчик высокого давления | |||||||
| Диапазон измерений | - 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа | |||||||
| (0-X) Kpa или MPa | X: указывает фактический диапазон измерений | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | |||||
| S4 | 0~10mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20x1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | 2088 Промышленные корпуса | |||||||
| В5 | 2088 Промышленный корпус с дисплеем | |||||||
| В6 | Прочие | |||||||
| Код | Тип давления | |||||||
| G | Давление измерения | |||||||
| А. | Абсолютное давление | |||||||
| S | Запечатанное эталонное давление | |||||||
