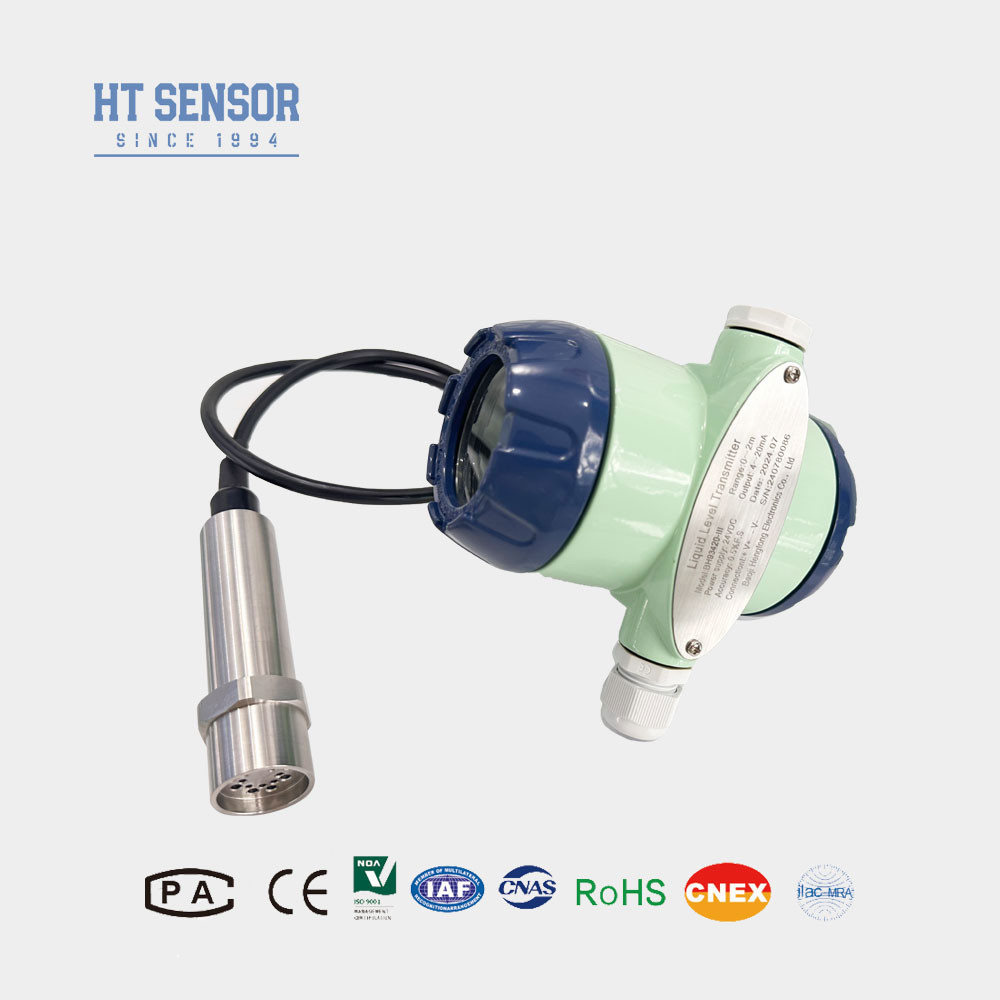

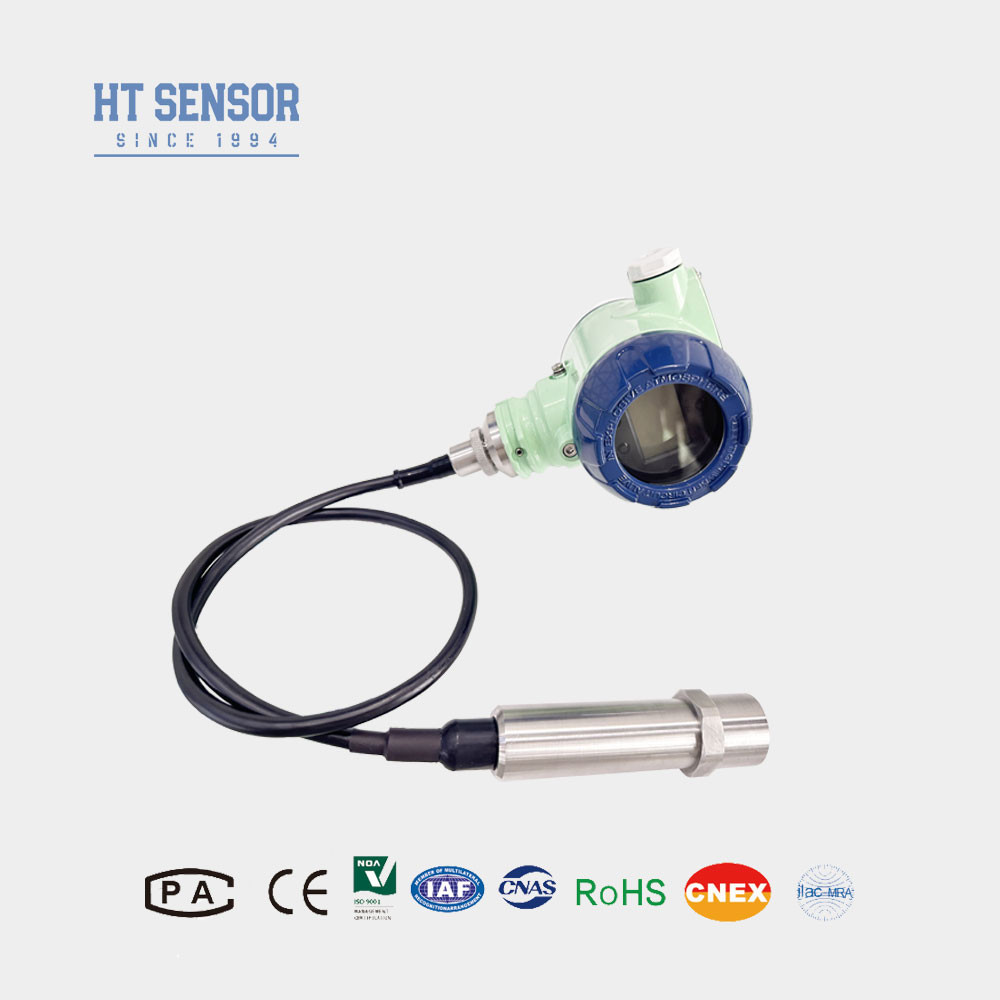

В.H93420IB Погружаемый передатчик уровня жидкости
Введение датчика уровня жидкости:
BH93420-I - это надежный и надежный датчик уровня воды, который использует датчик давления серии HT и наполненный маслом в качестве компонента измерения сигнала.который погружен в жидкость, полностью покрыт нержавеющей сталью, обеспечивая исключительную водонепроницаемость IP68.Этот передатчик удобный в использовании и легко устанавливается в поле., что делает его подходящим для широкого спектра применений измерения уровня жидкости в различных отраслях промышленности, таких как нефтехимия, металлургия, энергетика, фармацевтика, водоснабжение и водоотведение,и охраны окружающей среды.
Характеристики продуктаиз датчика уровня жидкости:
- Полный корпус из нержавеющей стали для пригодности в различных условиях испытаний.
- Измерение зонда типа погружения для легкой установки.
- Разнообразные варианты выходного сигнала для удовлетворения требований приложения.
- Взрывостойкая маркировка: ExiaIICT6, обеспечивающая безопасную эксплуатацию в опасных зонах.
- Высокий уровень защиты: IP68, обеспечивающий надежную водонепроницаемость.
- PE или PU, PTFE кабели для повышения долговечности и химической устойчивости.
Заявленияиз датчика уровня жидкости:.
1Совместима с 316LSS, не коррозионными жидкостями.
2Мониторинг уровня воды в различных приложениях, таких как сточные воды, промышленная и муниципальная вода, водяные баки, колодцы, реки, морская вода, озера и т.д.
3Измерение уровня топлива в дизельных и топливных баках.
| Параметры производительностииз датчика уровня жидкости |
| Диапазон измерений |
0~10м...400м |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 2X номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез |
±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность |
± 0,2% F.S/год (макс.) |
| Дрейф при нулевой температуре |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Движение температуры в расстоянии |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Компенсационная температура |
0-50oC (0-1м. 0-2м) ); 0-70oC |
| Операционная температура |
-20~80oC |
| Температура хранения |
-30~100oC |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
1Cr18Ni9Ti |
| Материал диафрагмы |
316L из нержавеющей стали |
| Сопротивление изоляции |
>=100MΩ@100VDC |
| Рейтинг защиты |
IP67, IP68 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~ 0,3 кг (без кабель) |
| Материал кабеля |
Полиэтилен, полиуретан |
| Выходной сигнал |
Напряжение питания |
Тип выхода |
| 4 ~ 20 мА |
12 ~ 30VDC |
2/3/4 проволоки |
| 0~10/20mA |
3 проволока |
| 0/1 ~ 5 В |
| 0/1 ~ 10В |
| 0.5 ~ 4.5 В |
5VDC |
| Протокол связи RS485 |
- Для обеспечения надежной работы пользователям рекомендуется устанавливать устройства защиты от молнии на месте.
- Правильное заземление продукта и питание необходимы для надежной работы.
- Для приложений с сильными электромагнитными или радиочастотными помехами предоставьте компании подробную информацию и укажите ее в заказе.
| Порядок Руководство |
| BH93420 |
Код |
Конструкция |
| |
Я... |
Передатчик давления |
| |
Диапазон измерений |
0~10м...400м |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
| |
Код |
Материал |
| 01 |
304 из нержавеющей стали |
| 02 |
316L из нержавеющей стали |
| |
Код |
Материал кабеля |
| C1 |
PE |
| С2 |
ПВ |
