Главная страница > Продукция> Датчик давления кремния> Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT

Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT

Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT Food And Beverage Industry Silicon Pressure Sensor High Temperature HT-IQT
Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT SENSOR
Сертификация: CE,RoHs,ISO9001
Номер модели: HT-IQT
Количество мин заказа: 1
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Western Union, L/C, T/T
Поставка способности: 5000 штук в месяц
Лучшая цена Контакт
Подробная информация
Модель No.: HT-IQT Диапазон: 0-35kpa~3.5Mpa
Тип проводки: Четырехпроволочные или позолоченные коварные булавки Среднее измерение: Газовые жидкости и т.д.
Поставки: 1.5mA День.: 500,4 мм
Температура: -30 ~ 125 Выпуск: сигнал mv
Код Hs: 9026209090 Тип выходного сигнала: Аналоговый тип
Материал: Нержавеющая сталь Конфигурация: Подгонянный запрос
Выделить:

Датчик силикона высокой температуры

,

Датчик силикона HT-IQT

Характер продукции

HT-IQT высокотемпературный датчик давления кремния в пищевой промышленности

HT-IQT Силиконовый пиезорезистивный датчик давления

Введение кремниевого датчика давления:


HT-IQT представляет собой датчик давления с высокой температурой с высокоустойчивым диффузионным кремниевым чипом. Чувствительный чип не контактирует непосредственно с измеряемой средой.Давление передается на чувствительный чип через диафрагму из нержавеющей стали и герметичное силиконовое масло, и сопротивление моста чипа меняется, в результате чего изменение напряжения, и напряжение меняется на уровне милливольт.легко очищается не будет производить кристаллизацию в конце нити, легко чистить, просто установить, высокая надежность. Подходит для пищевой, медицинской и других отраслей промышленности.

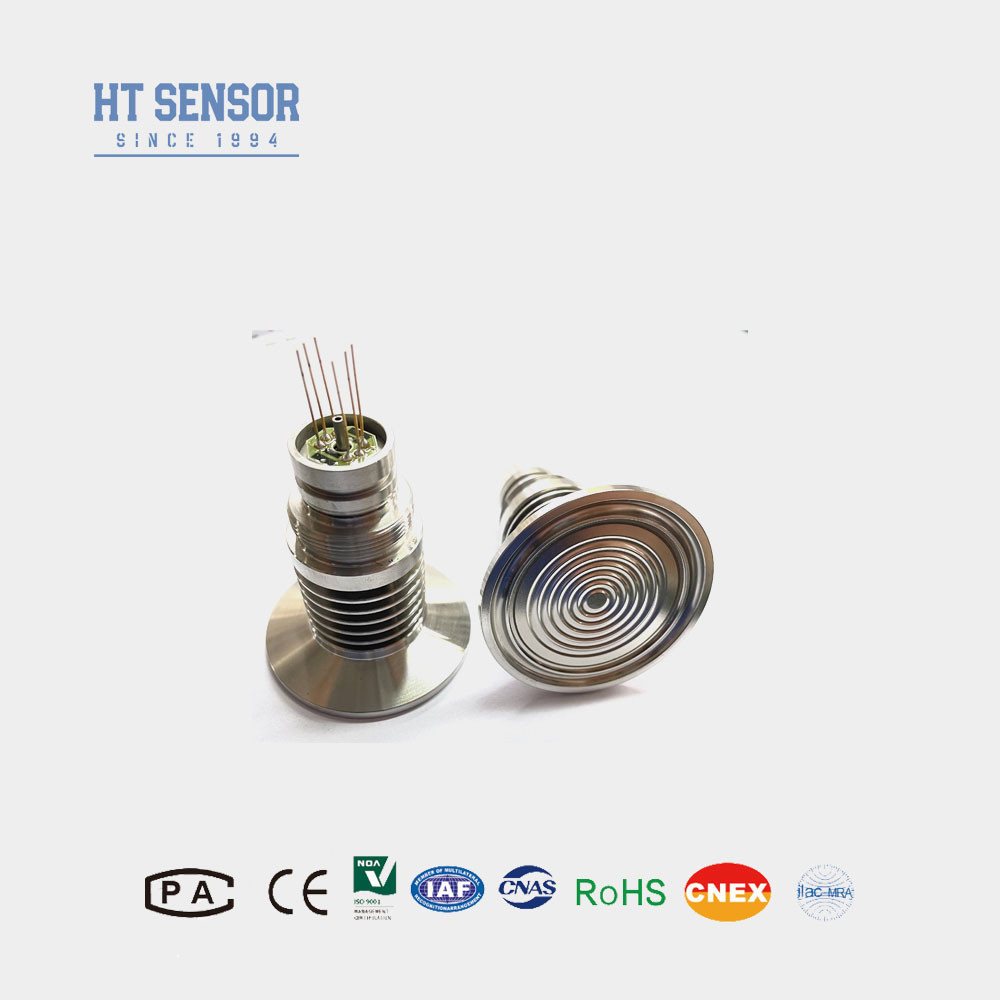

Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT 0

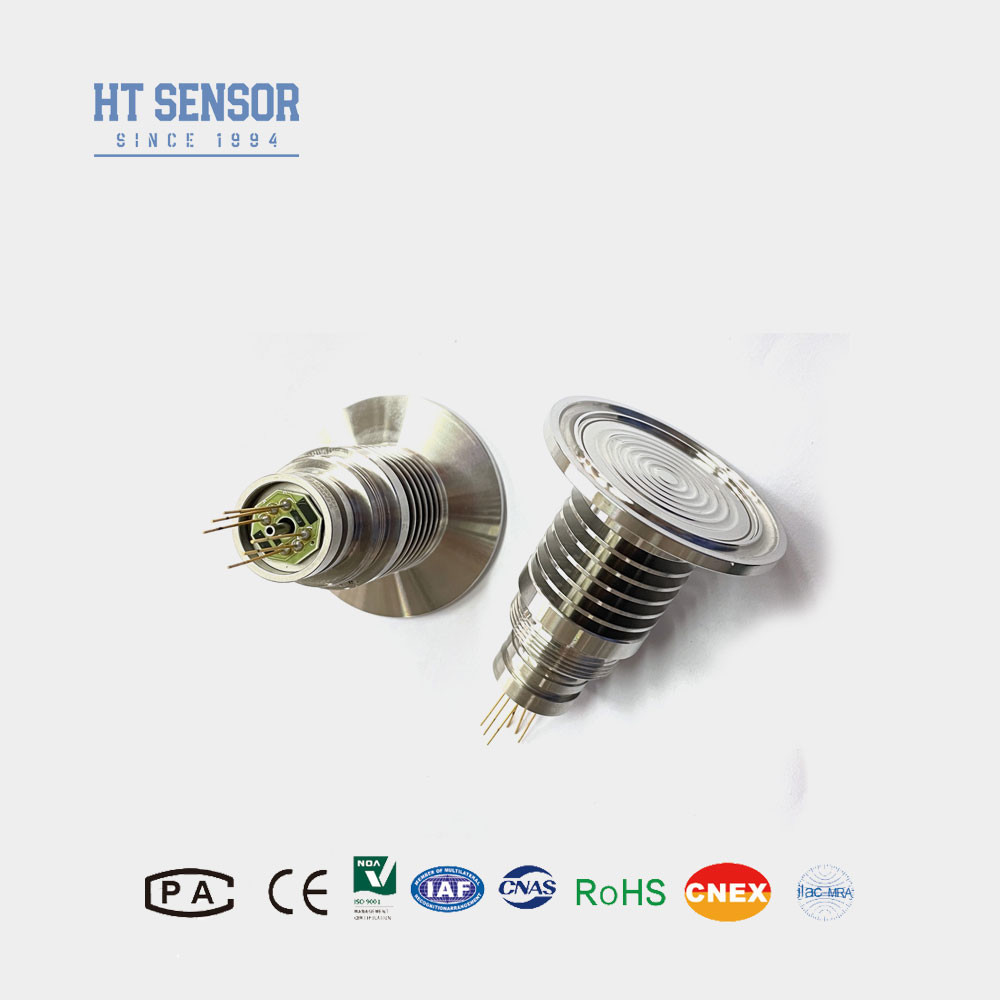

Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT 1
Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT 2


Характеристики продуктаиз кремниевого датчика давления:
  1. Передовые технологии и упаковка корпуса из нержавеющей стали 316L
  2. Компенсация температуры и коррекция нулевой точки через толстую пленку
  3. схемаВыдающаяся надежность, повторяемость и стабильность
Заявленияиз кремниевого датчика давления:
  1. Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
  2. Пищевая и напитковая промышленность
  3. Фармацевтическая промышленность
Электрическая производительностьиз кремниевого датчика давления:
  1. Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
  2. Импеданс ввода: 2,5KΩ~6KΩ
  3. Импеданс выхода: 2,5KΩ~6KΩ
  4. Электрическое соединение: позолоченные коварные булавки или 100-мм высокотемпературные провода.
Параметры производительностииз кремниевого датчика давления:
Диапазон измерений Диаметр ((G) 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500 KPaS
  Тип Макс Единица
Нелинейность   ±0.15 ±0.3 % F.S
Повторяемость  0.05 0.1 % F.S
Гистерез    0.05 0.1 % F.S
Нулевой выход   0±1 0±2 mV
Выпуск в полном объеме   ≤ 20 КПа 50±10 50±30 mV
≥ 35 кПа 100±10 100±30 mV
Нулевая смещение Temp. Дрейф ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Полномасштабная температура. Дрейф. ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 120MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 %  Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловый или фторный каучук
Заполнительная среда Кремниевое масло
Вес ~ 220 г
Параметры испытываются в следующих условиях: 1,5mA @ 25°C


Конструкция
Размер

Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT 3








Электрическое соединение и компенсация
Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT 4

Примеры отбора
Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT 5
Советы по заказу

1. В сборке, обратить внимание на координацию размер ядра и корпуса передатчика для достижения требуемой уплотнения
2Во время процесса сборки корпуса убедитесь, что он вертикально выровнен и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если испытываемая среда несовместима с диафрагмой и корпусом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы избежать деформации или прокола диафрагмы и повреждения ядра.
5. Держите порты давления измеряющего ядра открытыми для атмосферы, чтобы предотвратить попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления измеряющего ядра.
6Если какой-либо штифт меняется, обратитесь к этикетке на фактическом проводе.

Компания
Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT 6Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT 7Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT 8Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT 9

Промышленность пищевых продуктов и напитков Силиконовый датчик давления высокой температуры HT-IQT 10
