IP68 водонепроницаемый промышленный датчик давления для промышленных применений датчиков уровня
Product Details
| Модель №.: | BP156 | Диапазон: | 0~10KPa~20MPa |
|---|---|---|---|
| Выход: | 4-20mA /0,5-4,5VDC и так далее | Материал корпуса: | нержавеющая сталь |
| Тип давления: | G/A/S | Тип: | Датчик промышленного давления |
| Датчик: | Силиконовый датчик давления | Власть: | 12-32VDC ((24VDC) /5VDC |
| Точность: | 00,5% F.S. 0,25% F.S. | Разъем: | Кабель жидкостного уровня IP67 |
| Нить: | G1/8 или OEM | ||
| Выделить |
IP68 водонепроницаемый датчик давления,Промышленный датчик давления,Передатчик датчика давления для промышленных применений |
||
Product Description
IP68 Водонепроницаемый промышленный датчик-преобразователь давления для промышленных применений.

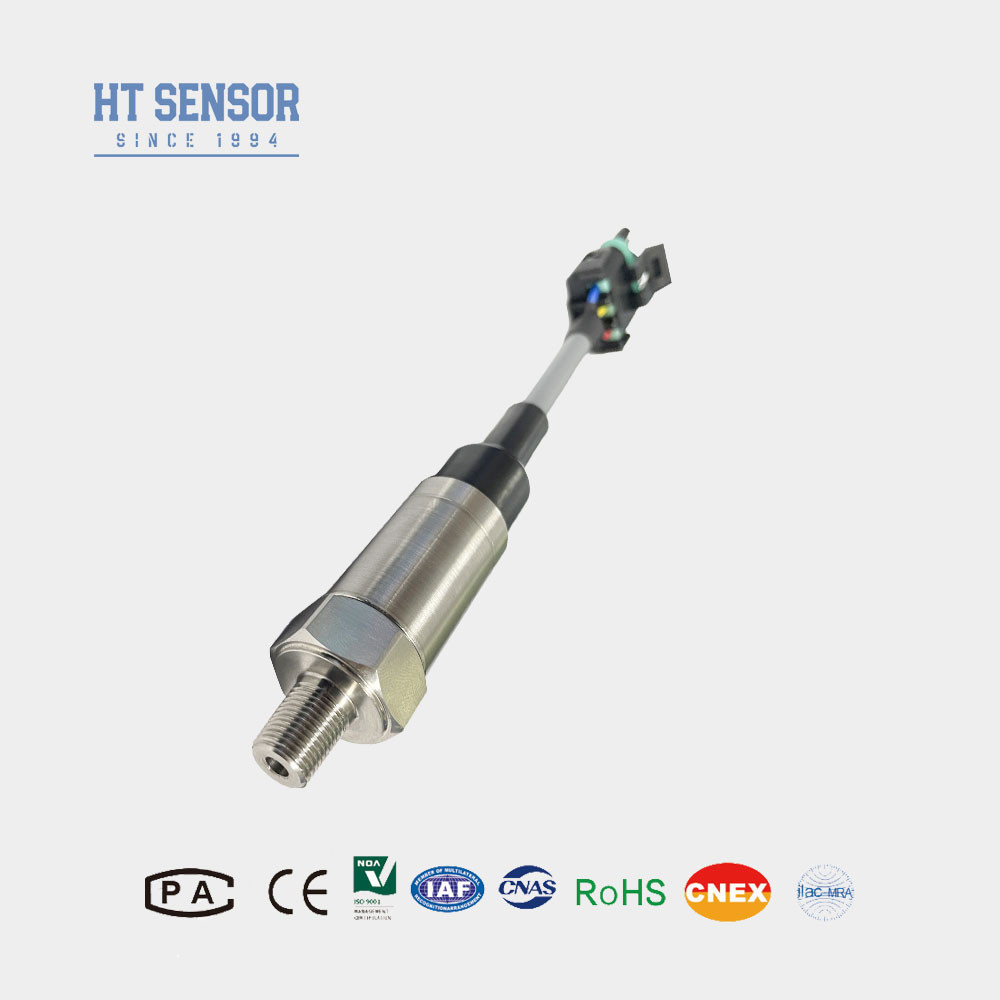

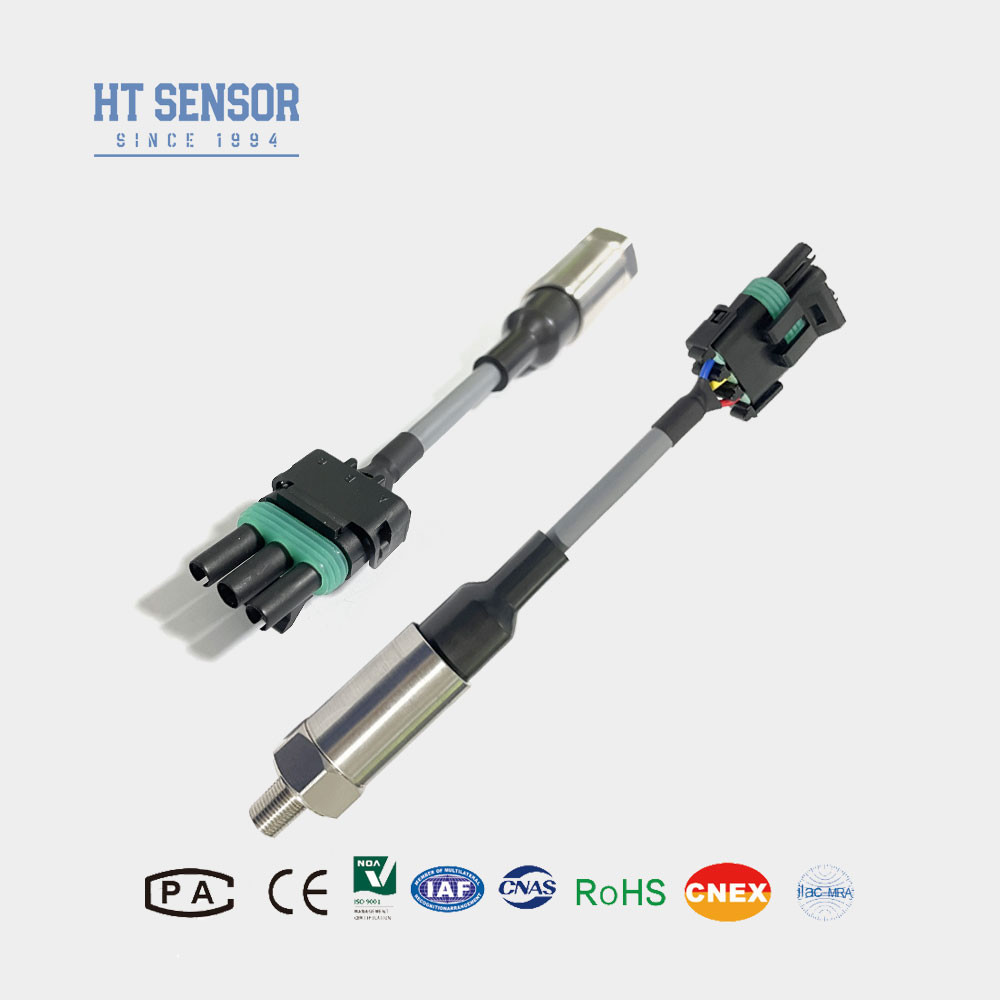

Промышленный датчик-преобразователь давления BP156
Введение в миниатюрный промышленный датчик давленияпреобразователь:
Миниатюрный промышленный датчик-преобразователь давления BP156 представляет собой компактный стержнеобразный преобразователь давления. В нем используется высоконадежный кремниевый пьезорезистивный датчик давления в качестве чувствительного элемента, который проходит температурную компенсацию, цифровую коррекцию схемы и обработку сигнала для вывода стандартных промышленных применений и сетевых сигналов. Он имеет водонепроницаемую структуру IP68. Каждый компонент продукта тщательно разработан, проверен, подтвержден в процессе производства, вылечен, подвергнут циклической нагрузке для снятия напряжения, испытаниям на старение и моделированию окружающей среды для обеспечения стабильности и надежности.
Особенности продукта миниатюрного промышленного датчика давленияпреобразователь:
1. Широкий диапазон измерений, конструкция из нержавеющей стали.
2. Компактный и легкий дизайн.
3. Высокая точность, полностью конструкция из нержавеющей стали.
Применениеминиатюрного промышленного датчика давленияпреобразователь:
1. Измерение давления некоррозионных газов и жидкостей с использованием нержавеющей стали 316L.
2. Применяется в морской и авиационной промышленности.
3. Используется в промышленных процессах на месте, таких как нефтяная, химическая, металлургическая, энергетическая и гидрологическая отрасли.
4. Используется в гидравлических и пневматических системах управления.
| Параметры производительности миниатюрного промышленного датчика давленияпреобразователь: | |
| Диапазон измерений | 0 кПа ~ 10 кПа…20 МПа |
| Тип давления | Избыточное давление, абсолютное давление, герметичное давление |
| Перегрузка | ≤ 1,5 раза от номинального диапазона |
| Точность при 25ºC | ±0,25% (типичное) ±0,5% (максимальное) |
| Повторяемость и гистерезис | 0,02% F.S (тип.) 0,05% F.S (макс.) |
| Долговременная стабильность | ±0,1% F.S/год (тип.) ±0,2% F.S/год (макс.) |
| Температурный дрейф нулевой точки | ±0,02% F.S/ºC (≤100 кПа) ±0,01% F.S/ºC (>100 кПа) |
| Температурный дрейф по полной шкале | ±0,02% F.S/ºC (≤100 кПа) ±0,01% F.S/ºC (>100 кПа) |
| Частотная характеристика | 2,4 кГц |
| Компенсационная температура | 0-70ºC (≤10 МПа, настраиваемая) |
| Рабочая температура | -20ºC~80ºC |
| Температура хранения | -40ºC~120ºC |
| Вибрация | 10 г, 55 Гц ~ 2 кГц |
| Материал корпуса | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100 МОм 100 В постоянного тока |
| Взрывозащита | Ex ia IIC T6 Ga |
| Степень защиты | IP65 |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4~20 мА | 12~30 В постоянного тока | 2/3/4 провода |
| 0~10/20 мА | 3 провода |
|
| 0/1~5 В | ||
| 0/1~10 В | ||
| 0,5~4,5 В | 5 В постоянного тока |
| Примеры выбора миниатюрного датчика-преобразователя давления DIN |
| Руководство по заказу | |||||||||
| BP15X | Аналоговый преобразователь давления | ||||||||
| Код | Конструкция | ||||||||
| 5 | Разъем Packard | 6 | Герметичный прямой выходной кабель 1,5 метра | ||||||
| 7 | Мини-разъем Hirschmann | 8 | Большой разъем Hirschmann | ||||||
| Диапазон измерений | 0 кПа ~ 10 кПа…5 МПа | ||||||||
| (0-X) кПа или МПа |
X: Указывает фактический диапазон измерения | ||||||||
| Код | Источник питания | ||||||||
| D1 | 24 В постоянного тока | ||||||||
| D2 | 5 В постоянного тока | ||||||||
| D3 | Другое | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4~20 мА постоянного тока | S5 | 0~20 мА постоянного тока | ||||||
| S2 | 1~5 В постоянного тока | S6 | 0~10 В постоянного тока | ||||||
| S3 | 0~5 В постоянного тока | S7 | 0,5~4,5 В постоянного тока | ||||||
| S4 | 0~10 мА постоянного тока | ||||||||
| Код | Подключение давления | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланец ¢50,4) | ||||||||
| Код | Электрическое подключение | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Кабельный герметичный выход 1,5 метра | ||||||||
| B4 | Другое | ||||||||
| Код | Тип давления | ||||||||
| G | Избыточное давление | ||||||||
| A | Абсолютное давление | ||||||||
| S | Герметичное опорное давление | ||||||||
ПРИМЕЧАНИЕ:
1. При выборе продукта убедитесь, что тестируемая среда совместима с контактной частью продукта.
2. Чтобы гарантировать надежную работу продукта, пользователям рекомендуется устанавливать устройства защиты от молнии на месте и обеспечивать надлежащее заземление как продукта, так и источника питания.
3. Рабочий диапазон температур для уплотнительных колец из фторкаучука составляет от -20 ℃ до 250 ℃. Для температур ниже -20 °C следует выбирать уплотнительные кольца типа EPDM O. 4. Если имеются особые требования, такие как сильная вибрация, мгновенное воздействие или интенсивные электромагнитные или радиочастотные помехи, сообщите нам и укажите это в своем заказе.
