Датчик давления BP155 Точное измерение с диффузионным кремниевым датчиком давления
Подробная информация о продукте
| Модель №.: | BP155 | Власть: | 5 В постоянного тока |
|---|---|---|---|
| Выход: | 0.5-4.5VDC | Долгосрочная стабильность: | 0.2f.S/год |
| Спецификация: | Силиконовый датчик давления | Код ТН ВЭД: | 9026201090 |
| Тип: | Датчик передатчика нормального давления | Измерительная среда: | Газовый жидкий воздух |
| Диапазон давления: | 0kpa~10kpa...20MPa | IP-рейтинг: | IP65 |
| Выделить |
Датчик передачи давления BP155,Диффузный кремниевый датчик датчик передатчика давления,Точные измерения датчик передатчика давления |
||
Описание продукта

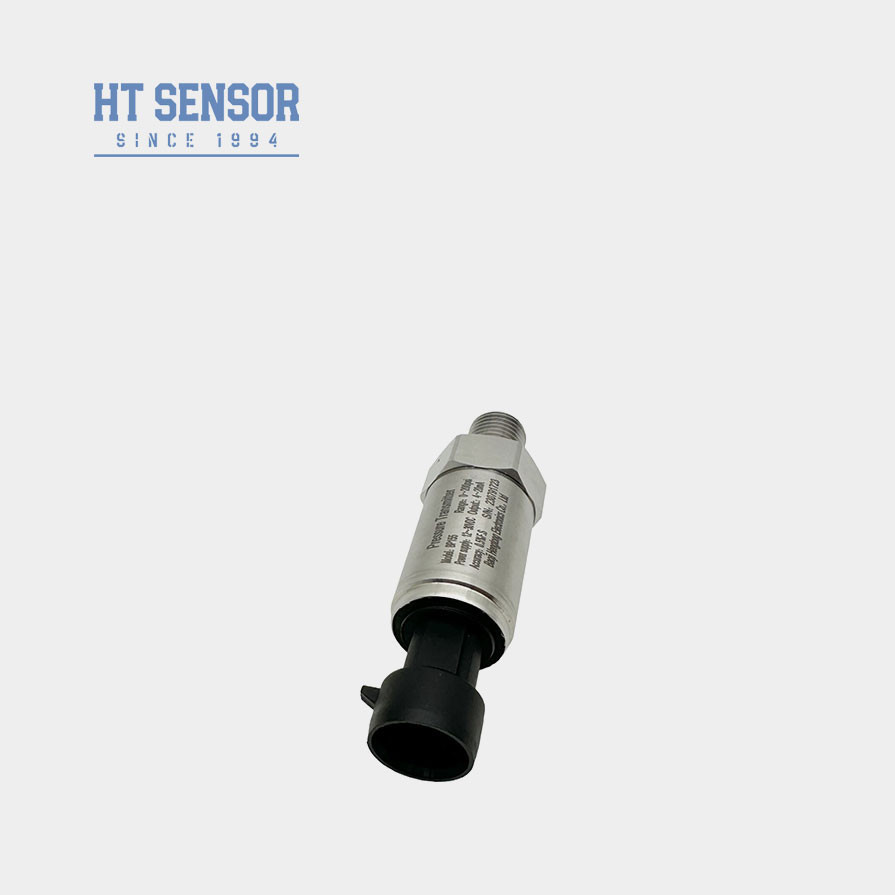

Датчик давления BP155 с диффузионно-кремниевым сенсором для точных измерений

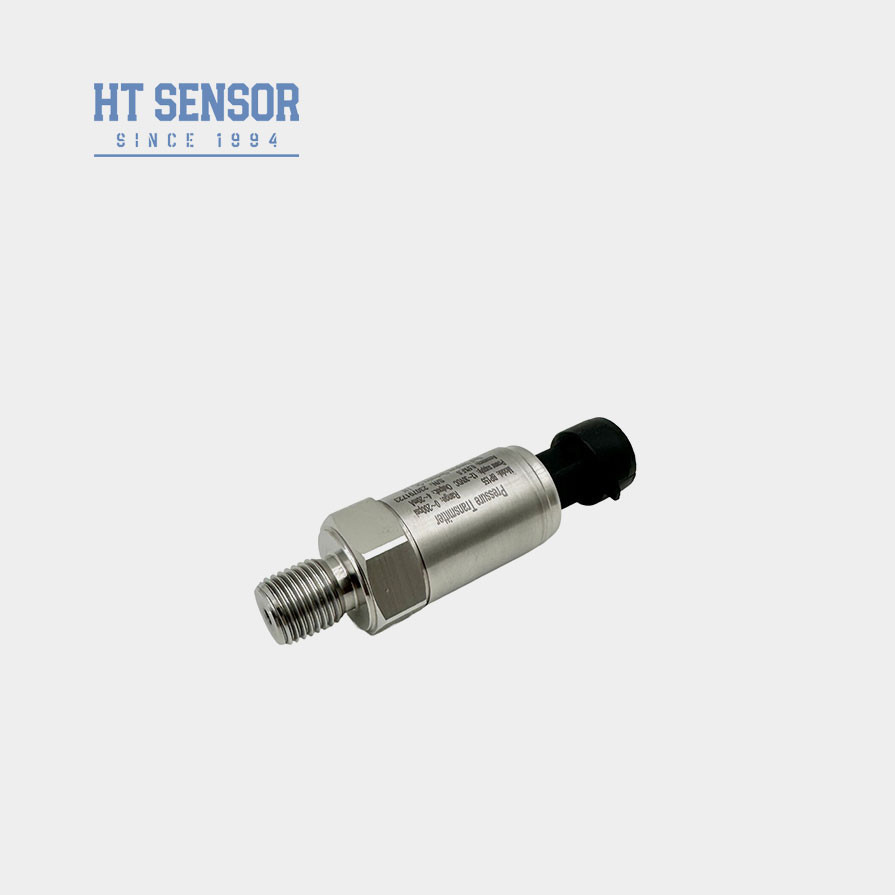

Датчик давления BP155
Введение в датчик давления:
Датчик давления серии BP155 имеет компактную и легкую конструкцию, что обеспечивает простоту установки и экономию места. Он совместим с различными технологическими разъемами и электрическими соединениями, что гарантирует легкую интеграцию. Диффузионно-кремниевый датчик давления разработан для простой калибровки и обеспечивает точные измерения. Этот датчик давления широко используется в автомобильной промышленности, в том числе в системах контроля давления в шинах.
| Рабочие параметры датчика давления | |
| Диапазон измерения | 0кПа ~ 10кПа…20МПа |
| Тип давления | Избыточное давление, Абсолютное давление, Герметичное давление |
| Перегрузка | ≤ 1,5 кратного номинального диапазона |
| Точность при 25°C | ±0,25% (типично) ±0,5% (максимум) |
| Повторяемость | ≤0,1%FS |
| Гистерезис | ≤0,1%FS |
| Долгосрочная стабильность | ±0,1%F.S/год (типично) ±0,2%F.S/год (максимум) |
| Температурный дрейф нулевой точки | ±0,02%F.S/°C (≤100КПа) ±0,01%F.S/°C (>100КПа) |
| Температурный дрейф полного диапазона | ±0,02%F.S/°C (≤100КПа) ±0,01%F.S/°C (>100КПа) |
| Частотная характеристика | 2,4 кГц |
| Температура компенсации | 0-70°C (≤10 МПа, настраиваемая) |
| Рабочая температура | -20°C~80°C |
| Температура хранения | -40°C~120°C |
| Вибрация | 10g, 55 Гц ~ 2 кГц |
| Материал корпуса | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100 МОм 100 В постоянного тока |
| Степень защиты | IP65 |
| Вес | ~0,25 кг |
Особенности продуктадатчика давления:
1. Широкий диапазон измерения.
2. Корпус из нержавеющей стали со степенью защиты IP65
3. Высокая точность, полностью из нержавеющей стали
Применениедатчика давления:
1. Измерение давления некоррозионных газов и жидкостей с использованием нержавеющей стали 316L
2. Применение в морской и авиационной промышленности
3. Использование в промышленных процессах на месте, таких как нефтегазовая, химическая, металлургическая, энергетическая и гидрологическая отрасли
4. Использование в гидравлических и пневматических системах управления

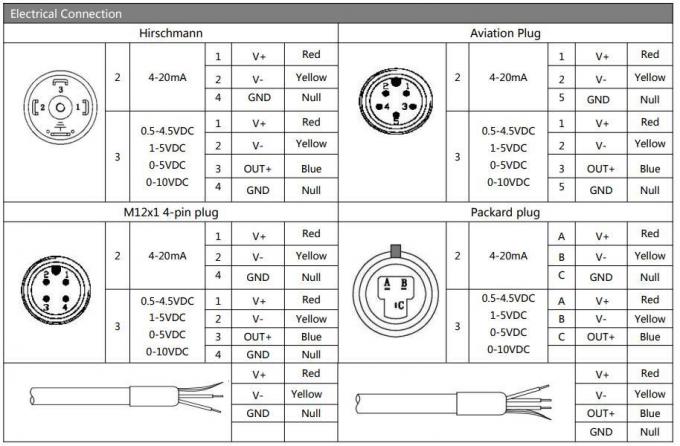

| Выходной сигнал | Напряжение питания | Тип выхода |
| 4~20мА | 12~30В постоянного тока | 2/3/4 провода |
| 0~10/20мА | 3 провода |
|
| 0/1~5В | ||
| 0/1~10В | ||
| 0,5~4,5В | 5В постоянного тока |

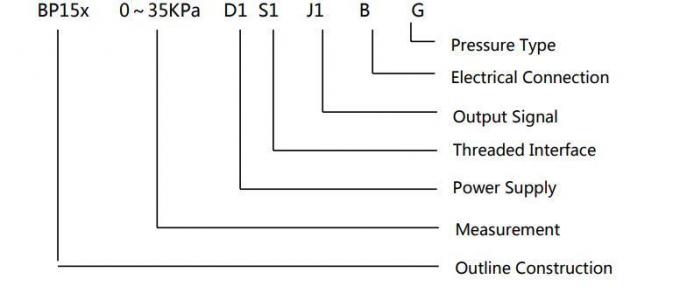

| Примеры выбора |
| Руководство по заказу | |||||||||
| BP15X | Аналоговый датчик давления | ||||||||

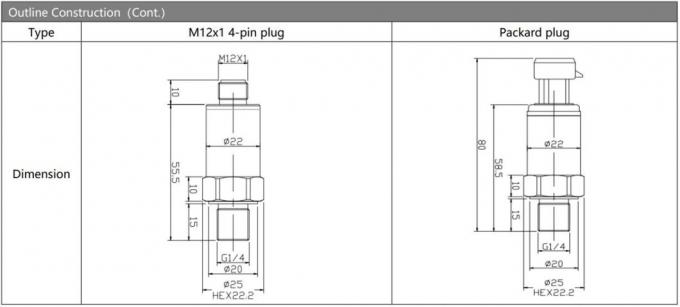

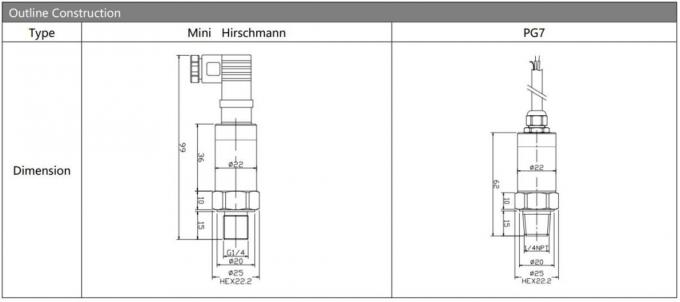

| Код | Конструкция корпуса | ||||||||
| 5 | Разъем Packard | 6 | Герметичный кабель с прямым выходом, 1,5 метра | ||||||
| 7 | Мини-разъем Hirschmann | 8 | Большой разъем Hirschmann | ||||||
| Диапазон измерения | 0кПа ~ 10кПа…5МПа | ||||||||
| (0-X)Кпа или МПа |
X: Обозначает фактический диапазон измерения | ||||||||
| Код | Источник питания | ||||||||
| D1 | 24В постоянного тока | ||||||||
| D2 | 5В постоянного тока | ||||||||
| D3 | Другое | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4~20мА постоянного тока | S5 | 0~20мА постоянного тока | ||||||
| S2 | 1~5В постоянного тока | S6 | 0~10В постоянного тока | ||||||
| S3 | 0~5В постоянного тока | S7 | 0,5~4,5В постоянного тока | ||||||
| S4 | 0~10мА постоянного тока | ||||||||
| Код | Разъем давления | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другое (фланец Ø50,4) | ||||||||
| Код | Электрическое соединение | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Кабельный ввод 1,5 метра | ||||||||
| B4 | Другое | ||||||||
| Код | Тип давления | ||||||||
| G | Избыточное давление | ||||||||
| A | Абсолютное давление | ||||||||
| S | Герметичное опорное давление | ||||||||
FAQ:
1. В: Каковы особенности ваших датчиков давления?
О: Высокая точность, долговечность и отличная производительность. Возможна индивидуальная настройка.
2. В: Могу ли я настроить специальные характеристики?
О: Да, наши инженеры могут адаптировать продукцию для удовлетворения конкретных потребностей. Мы предоставляем услуги OEM и ODM. 3. В: Какова ваша производственная мощность?
О:
Наши производственные мощности позволяют выпускать до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов. Однако рекомендуется заранее связаться с нашим отделом продаж, чтобы обеспечить бесперебойное производство и планирование поставок. 4. В: Каков типичный срок поставки?
О: 5-8 рабочих дней для стандартных моделей. Для индивидуальных продуктов срок может отличаться.
5. В: Как формируются цены на продукцию? Есть ли скидки?
О: Конкурентоспособные цены со скидками для оптовых заказов или долгосрочных партнеров.
6. В: Какова гарантия на вашу продукцию? И послепродажное обслуживание?
О: Срок гарантии составляет 24 месяца после отгрузки, а наша служба послепродажного обслуживания ответит на ваши вопросы в течение 24 часов, удаленная инструкция по сети ПК всегда доступна.
