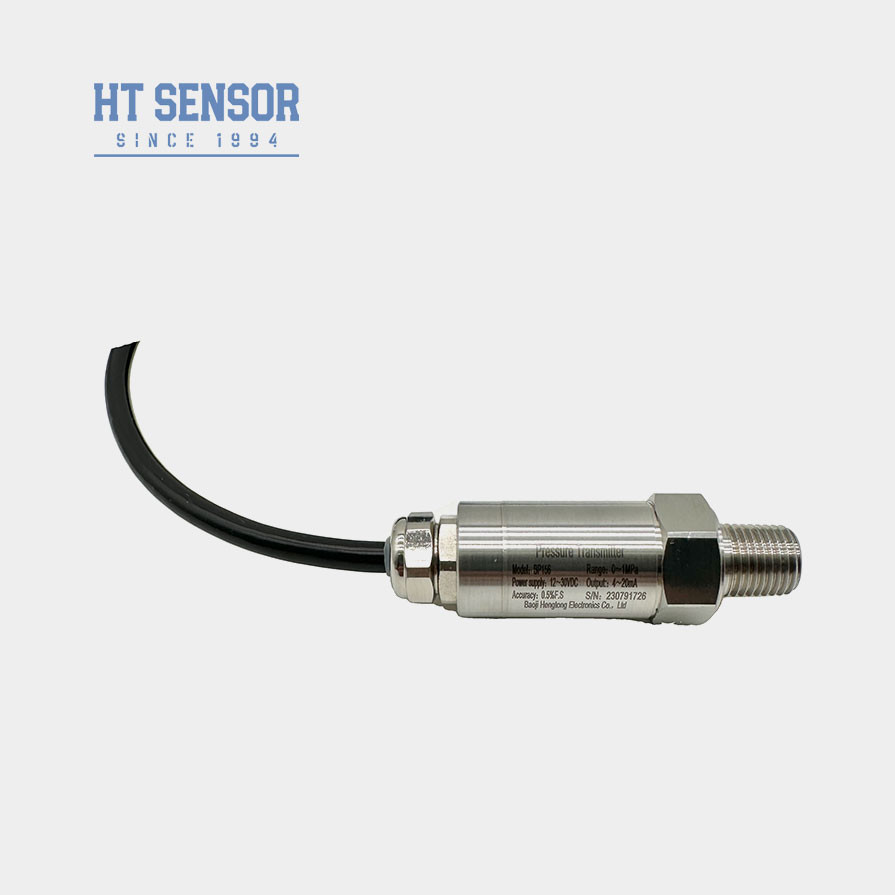

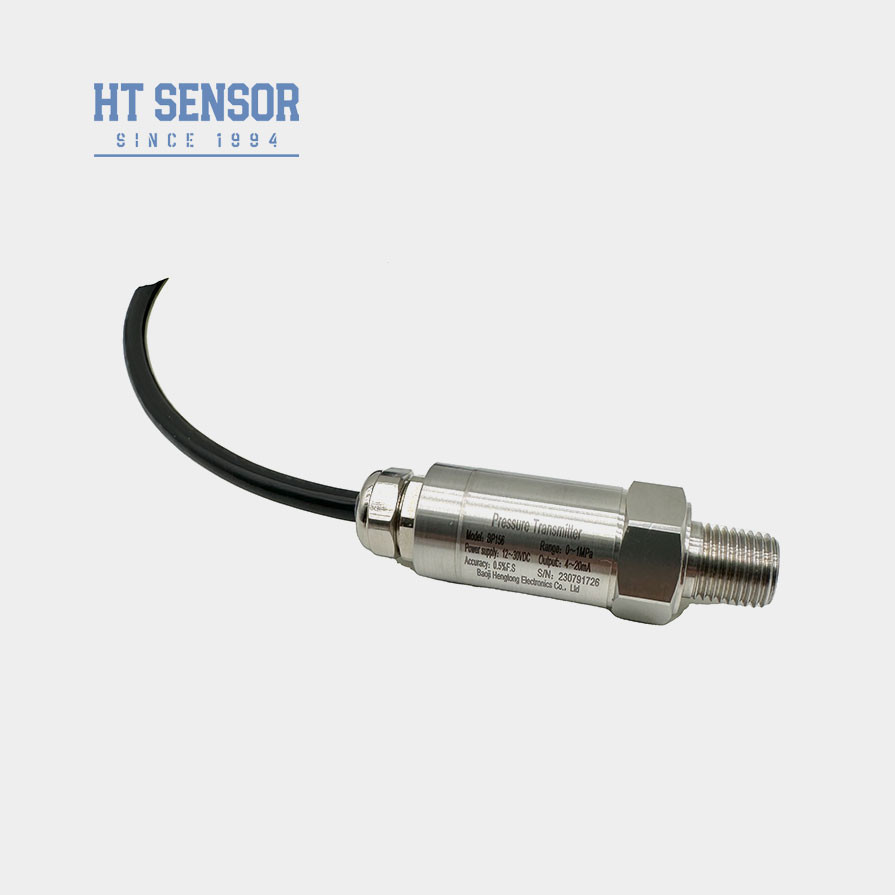

BP156 Датчик давления для мониторинга воздушных компрессоров и холодильного оборудования
Product Details
| Модель №.: | BP156 | Материал корпуса: | 304S.S или 316L |
|---|---|---|---|
| Тип давления: | Измерительное давление, абсолютное давление, герметическое давление | Торговая марка: | HTсенсор |
| Источник: | Баоцзи Китай | Код ТН ВЭД: | 9026201090 |
| Измерительная среда: | Жидкость, газ, нефть | Класс точности: | ≤ 0,5% F.S. |
| Диапазон давления: | 0kpa~10kpa...20MPa | IP-рейтинг: | IP65 |
| Выделить |
Компрессоры воздуха Передатчик давления,BP156 Передатчик давления,Передатчик давления холодильного оборудования |
||
Product Description
BP156 Датчик давления для воздушных компрессоров и холодильного оборудования
Датчик давления BP156
Введение датчика давления:
Датчик давления BP156 разработан для воздушных компрессоров и холодильного оборудования с целью создания экономически эффективных продуктов. Он интегрирует новейшие технологии и оснащен высокопроизводительной схемой эмиссии печатных плат, разработанной нашей компанией. Каждый продукт проходит строчное старение и тестирование, с независимым отчетом о проверке.
Особенности продуктадатчика давления:
1. Широкий диапазон измерения, конструкция из нержавеющей стали, разнообразные формы интерфейса давления
2. Компактный и легкий дизайн
Применениедатчика давления:
1. Измерение давления некоррозионных газов и жидкостей с использованием нержавеющей стали 316L
2. Применяется в морской и авиационной промышленности
3. Используется в промышленных процессах на месте, таких как нефтегазовая, химическая, металлургическая, энергетическая и гидрологическая отрасли
4. Используется в гидравлических и пневматических системах управления
| Рабочие параметры датчика давления: | |
| Диапазон измерения | 0кПа ~ 10кПа…20МПа |
| Тип давления | Избыточное давление, Абсолютное давление, Герметичное давление |
| Перегрузка | ≤ 1,5 кратного номинального диапазона |
| Точность при 25°C | ±0,25% (типично) ±0,5% (максимум) |
| Повторяемость/Гистерезис | 0,02% от полной шкалы (типично) 0,05% от полной шкалы (максимум) |
| Долгосрочная стабильность | ±0,1% от полной шкалы/год (типично) ±0,2% от полной шкалы/год (максимум) |
| Температурный дрейф нулевой точки | ±0,02% от полной шкалы/°C (≤100кПа) ±0,01% от полной шкалы/°C (>100кПа) |
| Температурный дрейф полной шкалы | ±0,02% от полной шкалы/°C (≤100кПа) ±0,01% от полной шкалы/°C (>100кПа) |
| Частотная характеристика | 2,4 кГц |
| Температура компенсации | 0-70°C (≤10 МПа, настраивается) |
| Рабочая температура | -20°C~80°C |
| Температура хранения | -40°C~120°C |
| Вибрация | 10g, 55 Гц ~ 2 кГц |
| Материал корпуса | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100 МОм 100 В постоянного тока |
| Степень защиты | IP65 |
| Вес | ~0,25 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4~20мА | 12~30В постоянного тока | 2/3/4 провода |
| 0~10/20мА | 3 провода |
|
| 0/1~5В | ||
| 0/1~10В | ||
| 0,5~4,5В | 5В постоянного тока |
| Примеры выбора |
| Советы по заказу |
1. При выборе продукта убедитесь, что тестируемая среда совместима с контактной частью продукта.
2. При размещении заказа обратите внимание, что взрывозащищенные продукты не включают цифровые дисплеи.
3. Для обеспечения надежной работы продукта рекомендуется установить на месте устройства молниезащиты и обеспечить надежное заземление продукта и источника питания.
4. Номинальный диапазон рабочих температур фторкаучукового уплотнительного кольца составляет -20°C~250°C. Когда рабочая температура продукта ниже -20°C, следует выбирать уплотнительное кольцо EPDM.
5. Кабель датчика давления изготовлен из поливинилхлорида, стандартная длина кабеля для измерения уровня жидкости составляет 1,5 м, и есть три материала на выбор. При отсутствии особых указаний могут использоваться полиэтиленовые кабельные материалы. Если вам нужен другой материал кабеля, укажите это в форме заказа.
6. В случае особых требований, таких как сильная вибрация, мгновенное ударное воздействие, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите в заказе.
| Руководство по заказу датчика давления | |||||||||
| BP15X | Аналоговый датчик давления | ||||||||
| Код | Конструкция | ||||||||
| 5 | Разъем Packard | 6 | Кабель с герметичным выводом 1,5 метра | ||||||
| 7 | Мини-разъем Hirschmann | 8 | Большой разъем Hirschmann | ||||||
| Диапазон измерения | 0кПа ~ 10кПа…5МПа | ||||||||
| (0-X)кПа или МПа |
X: Обозначает фактический диапазон измерения | ||||||||
| Код | Источник питания | ||||||||
| D1 | 24В постоянного тока | ||||||||
| D2 | 5В постоянного тока | ||||||||
| D3 | Другое | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4~20мА постоянного тока | S5 | 0~20мА постоянного тока | ||||||
| S2 | 1~5В постоянного тока | S6 | 0~10В постоянного тока | ||||||
| S3 | 0~5В постоянного тока | S7 | 0,5~4,5В постоянного тока | ||||||
| S4 | 0~10мА постоянного тока | ||||||||
| Код | Соединение давления | ||||||||
| J1 | M20×1,5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другое (фланец Ø50,4) | ||||||||
| Код | Электрическое соединение | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Кабель с герметичным выводом 1,5 метра | ||||||||
| B4 | Другое | ||||||||
| Код | Тип давления | ||||||||
| G | Избыточное давление | ||||||||
| A | Абсолютное давление | ||||||||
| S | Герметичное опорное давление | ||||||||
