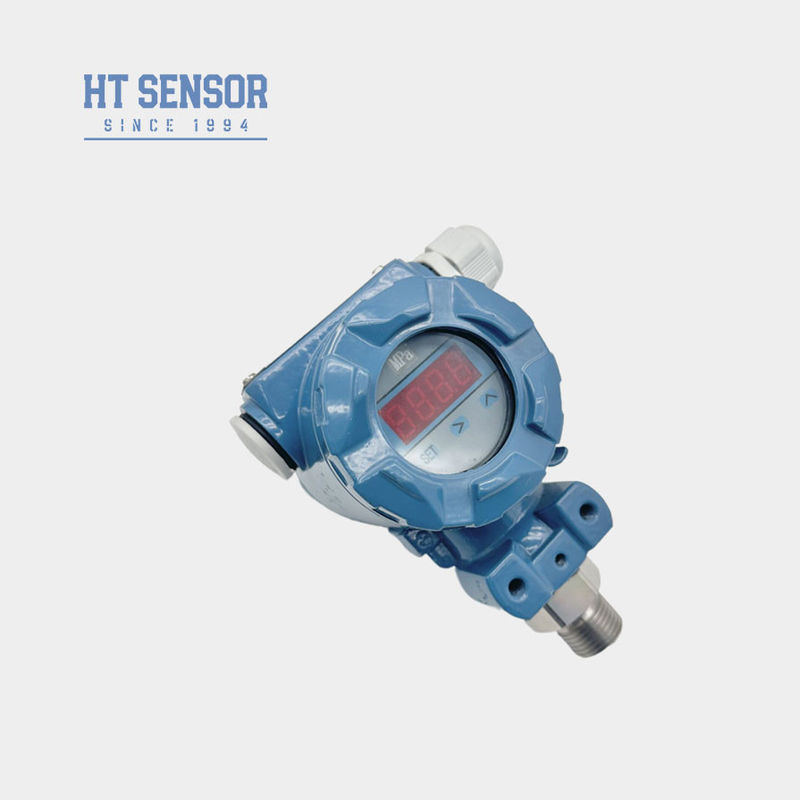

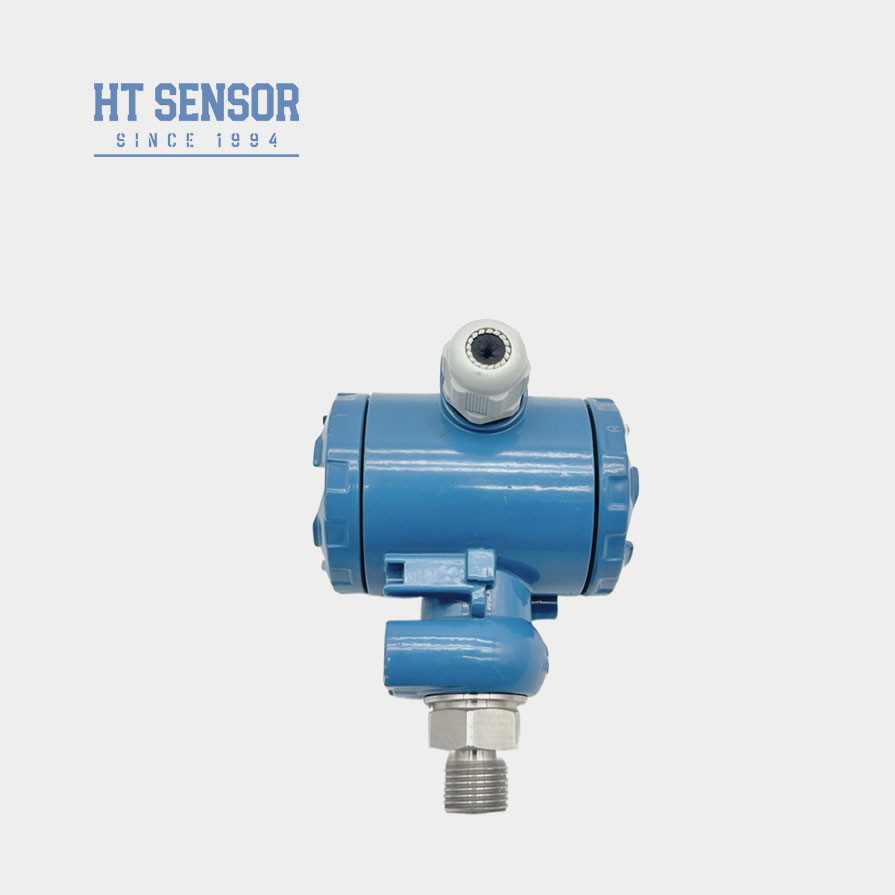

Передатчик давления BP93420-III
Характеристики продуктаизпромышленное давлениепередатчикдатчик:
1Широкий диапазон измерений, различные формы интерфейсов давления.
2.Уровень защиты IP65.
3Различные формы выходных сигналов.
Заявленияизпромышленное давлениепередатчикдатчик:
1Подходит для измерения давления не коррозионных газов и жидкостей в 316L нержавеющей стали.
2Нефть, химия, металлургия, энергетика и гидрология
3Измерение и управление давлением в суровых наружных промышленных условиях.
4Используется в гидравлических и пневматических системах управления.
| Параметры производительностииз 2088 датчика передатчика давления |
| Диапазон измерений |
- 100 кПа... 0 кПа ~ 10 кПа... 60 МПа |
| Тип давления |
Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка |
≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC |
±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость |
≤ ± 0,1% ФС |
| Гистерез |
≤ ± 0,1% ФС |
| Долгосрочная стабильность |
± 0,1% F.S/Year (типичный) ± 0,2% F.S/Year (максимальный) |
| Сдвиг температуры нулевой точки |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа |
2.4 кГц |
| Компенсационная температура |
0-70oC ((≤10mpa, настраивается) |
| Операционная температура |
-20°C~80°C |
| Температура хранения |
-40°C ~ 120°C |
| Вибрация |
10g,55Hz ~ 2kHz |
| Жилой материал |
Литой алюминий |
| Материал диафрагмы |
316L |
| Сопротивление изоляции |
100MΩ 100VDC |
| Рейтинг защиты |
IP65 |
| Печать O-Ring |
Фторированная резина |
| Вес |
~ 1 кг |
1При выборе изделия убедитесь, что испытываемая среда совместима с контактной частью изделия.
2При заказе передатчика с LCD или LED дисплеем питание передатчика не должно быть ниже 20 VDC.
3Для обеспечения надежной работы продукта рекомендуется установить на месте устройство защиты от молнии и обеспечить надежное заземление продукта и источника питания.
4. Фториновый резиновый O-кольца имеют номинальный диапазон температуры работы для - 20 °C ~ 250 °C.Когда рабочая температура продукта ниже -20 °C, следует выбрать EPDM O-типа уплотнительного кольца.
5. Кабель по умолчанию не поставляется с кабелем. Если необходимо, пожалуйста, свяжитесь с продавцом заранее.
6В случае сильных вибраций, мгновенного удара, сильных электромагнитных или радиочастотных помех и других специальных требований, пожалуйста, сообщите нам и укажите в заказе.
| Руководство по заказу |
| BP93420XX |
Передатчик давления |
| |
Код |
Конструкция |
| IB |
Трансмитер общего давления |
IX |
Дисплейный передатчик давления |
| IE |
Упорный авиационный передатчик давления |
IIC/III |
Промышленный генеральный/ дисплейный передатчик давления |
| Если |
Устойчивый к влаге передатчик давления |
IIE/IIIE |
Общий/дисплейный передатчик давления |
| IN |
Кондиционер специальный передатчик давления |
|
|
| IC |
Высокотемпературный передатчик давления |
|
|
| IQ/IQT |
Большая диафрагма/передатчик высокого давления |
|
|
| |
Диапазон измерений |
- 100 кПа... 0 кПа ~ 35 кПа... 3,5 МПа |
| (0-X) Kpa или MPa |
X: указывает фактический диапазон измерений |
| |
Код |
Силовое питание |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Прочие |
| |
Код |
Выходной сигнал |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0 ~ 5VDC |
S7 |
00,5-4,5 ВДС |
| S4 |
0~10mADC |
|
|
| |
Код |
Подсоединение под давлением |
| J1 |
M20x1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Прочие |
| |
Код |
Электрическое соединение |
| В1 |
Гершманн |
| В2 |
PG7 Включатель |
| В3 |
Выход из запечатанного кабеля |
| В4 |
2088 Промышленные корпуса |
| В5 |
2088 Промышленный корпус с дисплеем |
| В6 |
Прочие |
| |
Код |
Тип давления |
| G |
Давление измерения |
| А. |
Абсолютное давление |
| S |
Запечатанное эталонное давление |
