HT30 Силиконовый датчик давления, настраиваемый для различных требований клиентов

HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements HT30 Silicon Pressure Sensor Customizable For Different Customer Requirements
Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT SENSOR
Сертификация: ISO9001
Номер модели: HT30
Количество мин заказа: 1
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Western Union, L/C, T/T
Поставка способности: 5000 шт/месяц
Лучшая цена Контакт
Подробная информация
Модель No.: HT30 Тип нитки: OEM
Тип проводки: Четырехпроводный Среднее измерение: Газ и жидкость
Диапазон: 0-10kpa~20Mpa Сила: 1.5mA
Нить: G1/4 и так далее. Код СС: 9026209090
Поставка способности: 50000 шт/год Тип: Пиезорезистивный датчик давления
Для: Диффузный силиконовый передатчик давления Тип выходного сигнала: Аналоговый тип
Материал: Нержавеющая сталь Конфигурация: Доступно.
Выделить:

HT30 Силиконовый датчик давления

,

Настраиваемый датчик давления кремния

,

Различные требования клиентов Силиконовый датчик давления

Характер продукции

HT30 Силиконовый датчик давления, настраиваемый для различных требований клиентов

HT30 Силиконовый пьезорезистивный датчик давления

Введение кремниевого датчика давления:


HT30 кремниевый пьезорезистивный датчик давления - это высокостабильный диффузный кремнийОн использует пьезорезистивный эффект диффузного кремния для измеренияЯдро сварено вместе со стандартными не использует O-кольцо уплотнения, что делает его подходящим для широкого спектраприложения.

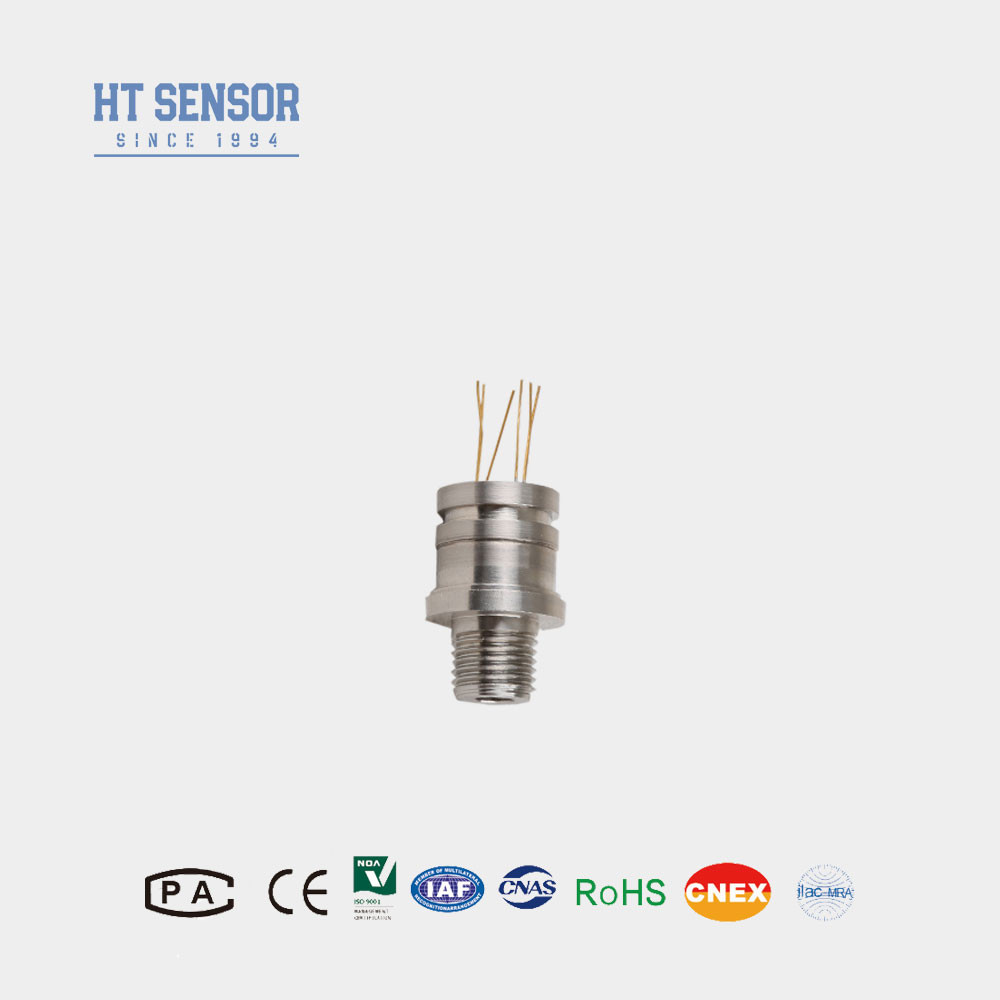

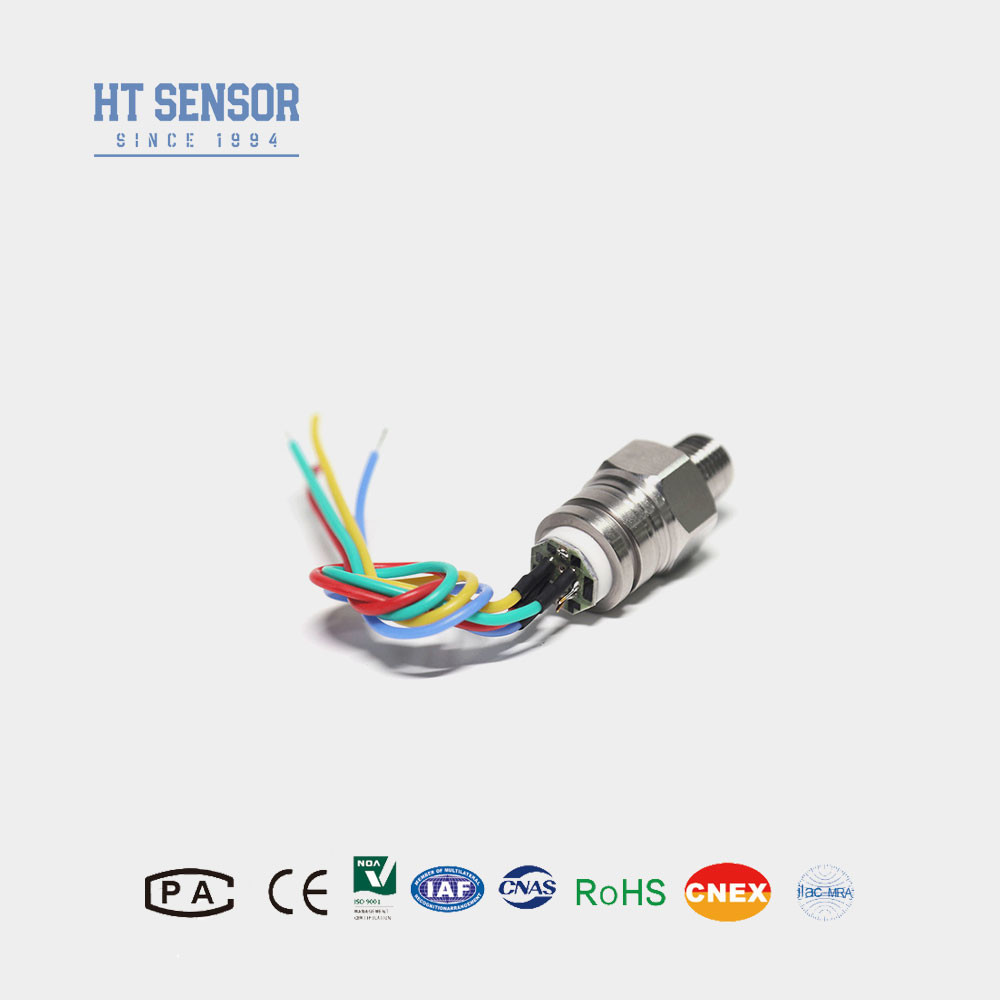

HT30 Силиконовый датчик давления, настраиваемый для различных требований клиентов 0HT30 Силиконовый датчик давления, настраиваемый для различных требований клиентов 1

Электрическая производительностьиз кремниевого датчика давления:
  1. Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
  2. Импеданс ввода:2.5KΩ~6KΩ
  3. Импеданс выхода:2.5KΩ~6KΩ
  4. Электрическое соединение: позолоченные коварные булавки или 100 мм высокотемпературные провода.
Параметры производительностииз кремниевого датчика давления:
Диапазон измерений Диаметр ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500KPaS,7MPaS,10MPaS,20MPaS
Тип Макс Единица
Нелинейность ±0.15 ±0.3 % F.S
Повторяемость 0.05 0.1 % F.S
Гистерез 0.05 0.1 % F.S
Нулевой выход 0±1 0±2 mV
Выпуск в полном объеме ≤ 20 КПа 50±10 50±30 mV
≥ 35 кПа 100±10 100±30 mV
Нулевая смещение Temp. Дрейф ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Полномасштабная температура. Дрейф. ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 120MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 % Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловый или фторный каучук
Заполнительная среда Кремниевое масло
Вес ~ 63 грамма
Параметры испытываются в следующих условиях: 1.5mA @ 25°C

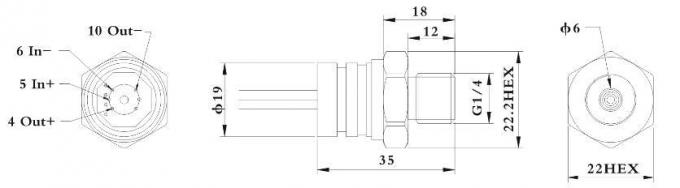

Конструкцияиз кремниевого датчика давления
Размер
HT30 Силиконовый датчик давления, настраиваемый для различных требований клиентов 2

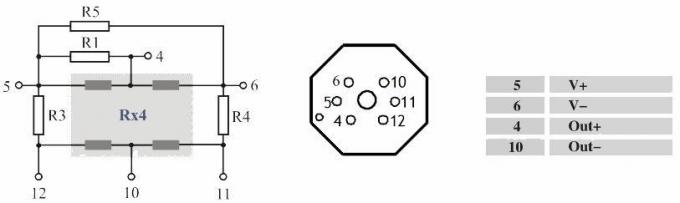

Электрическое соединение и компенсация
HT30 Силиконовый датчик давления, настраиваемый для различных требований клиентов 3

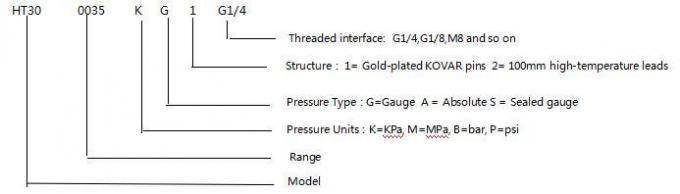

Примеры отбора
HT30 Силиконовый датчик давления, настраиваемый для различных требований клиентов 4

Характеристики продуктаиз кремниевого датчика давления:

  1. Используя передовые технологии и корпус из нержавеющей стали 316L, вместе сматериалы, такие как титан и Hastelloy для диафрагмы
  2. Использование толстопленочных цепей для компенсации температуры и нулевой точкикоррекция.
  3. Многоцелевые интерфейсы доступны для выбора
  4. Сварка в одном куске, компактный размер и высокая надежность
Советы по заказу

1. В сборке, обратите внимание на координацию размер ядра и корпуса передатчика для достижения требуемой уплотнения
2Во время процесса сборки корпуса убедитесь, что он вертикально выровнен и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если испытываемая среда несовместима с диафрагмой ядра и корпусным материалом (316L), при оформлении заказа следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы избежать деформации или прокола диафрагмы и повреждения ядра.
5. Держите порты давления измеряющего ядра открытыми для атмосферы, чтобы предотвратить попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления измеряющего ядра.
6Если какой-либо штифт меняется, обратитесь к этикетке на фактическом проводе.
