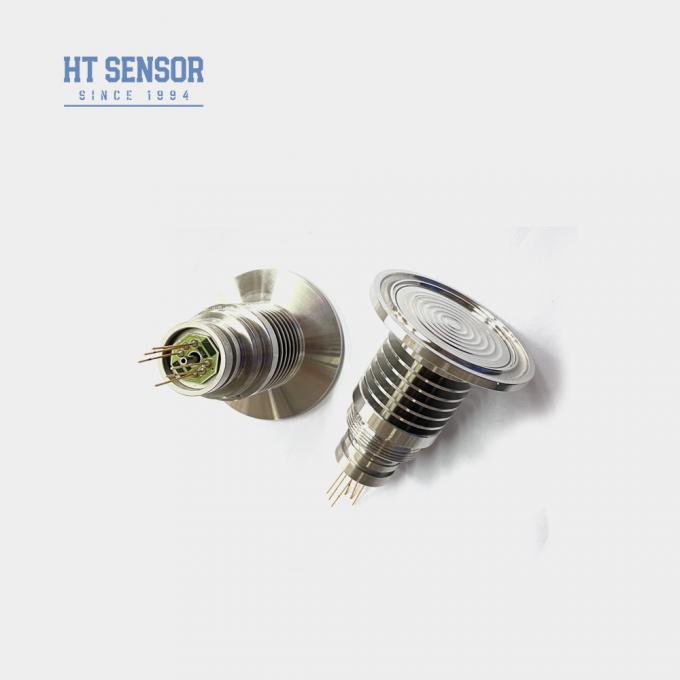

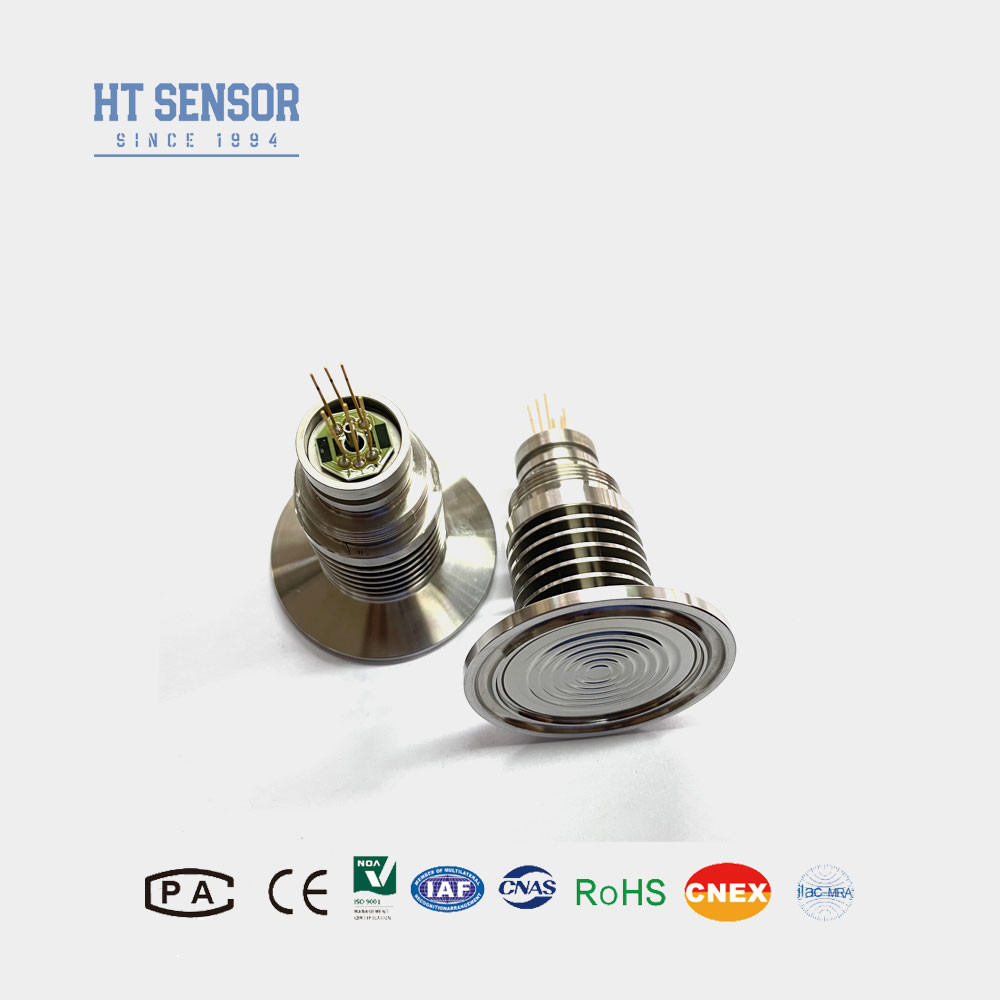

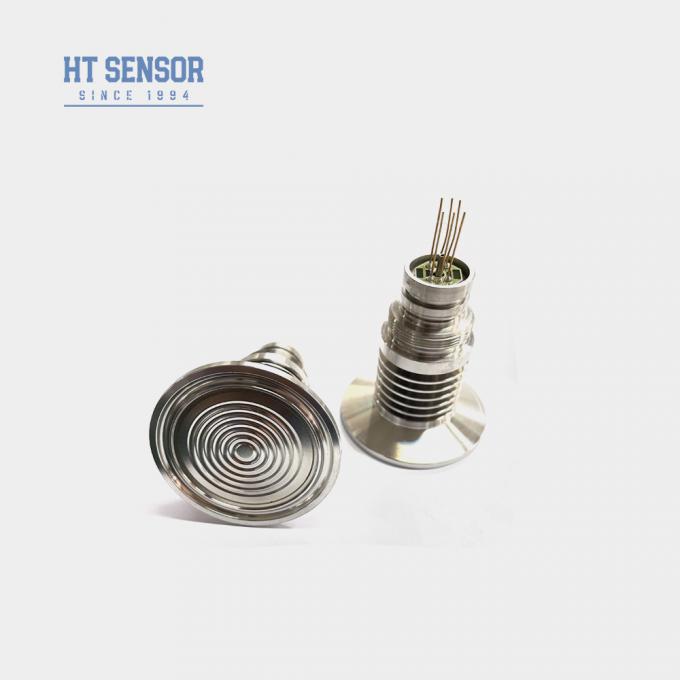

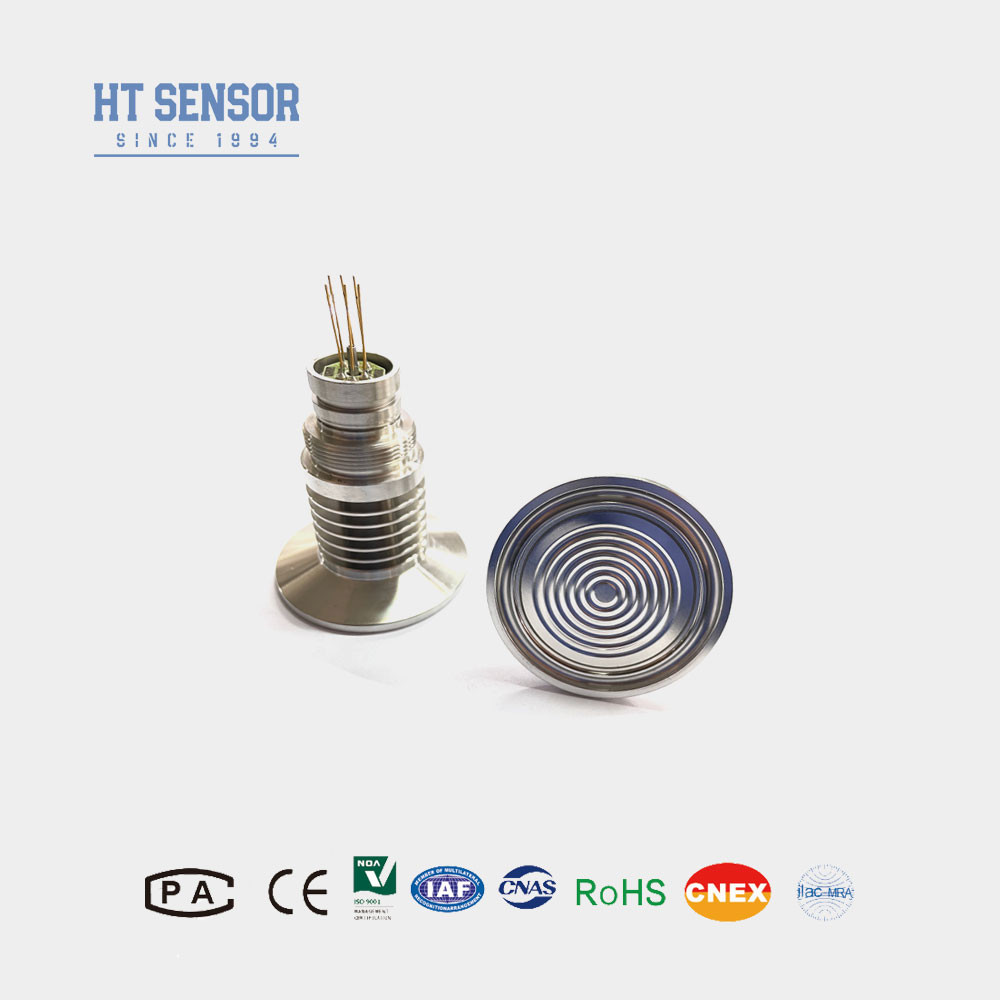

Датчик HT Датчик диффузного кремниевого давления HT-IQT-B Датчик измерения высокой температуры
Product Details
| Модель №.: | HT-IQT-B | Диапазон: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Тип проводки: | Позолоченные коварные булавки | Измерительная среда: | АИР и жидкая вода и масло |
| Нить: | 500,4 мм | Выход: | сигнал mv |
| Власть: | 1,5 мА | Тип: | Датчик диффузного кремниевого давления |
| Тип выходного сигнала: | Аналоговый | Материал: | 316L нержавеющая сталь |
| Выделить |
Датчик диффузного кремниевого давления,Датчик силикона высокой температуры,HT-IQT-B Силиконовый датчик давления |
||
Product Description

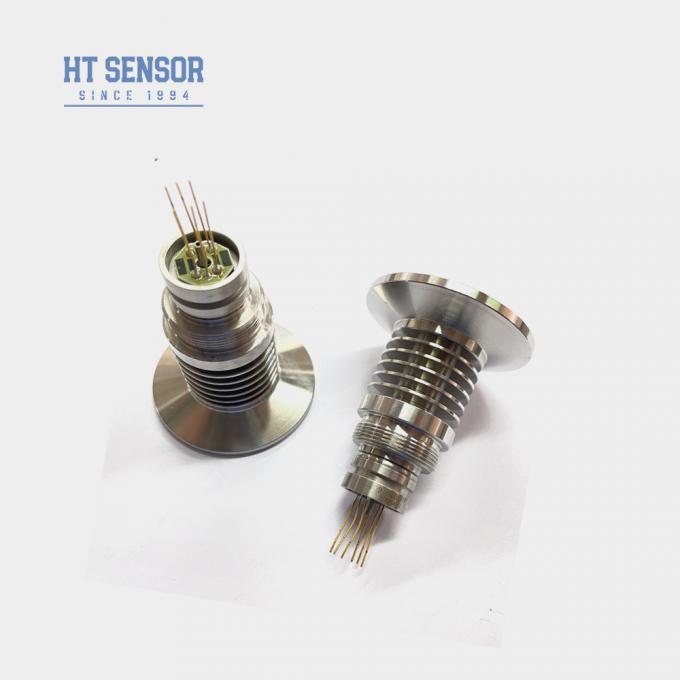

Датчик HT Датчик диффузного кремниевого давления HT-IQT-B для измерения высокой температуры
HT-IQT-BПиезорезистивСиликоновый датчик давления
Введение диффузного кремниевого датчика давления:
HT - IQT - B силиконовый датчик давления - это своего рода встроенная диафрагма. Давление передавалось на чувствительный чип через диафрагму из нержавеющей стали и запечатанное силиконовое масло.Чип датчика преобразует давление в обнаруживаемый милливольтовый электрический сигналТаким образом, мы можем интуитивно наблюдать значение давления измеряемой среды.высокотемпературный средний эффект измерения хорошГолая плоская диафрагма легко очищается и хорошо влияет на измерение вязких сред. Применяется в пищевой, медицинской и других отраслях промышленности.
Электрическая производительностьиз диффузного кремниевого датчика давления:
- Силовое питание: ≤2mA DC (0,4-1,5mA DC).
- Импеданс ввода: 2,5KΩ~6KΩ.
- Импеданс выхода: 2,5KΩ ~ 6KΩ.
- Электрическое соединение: позолоченные шпильки Ковара или 100 мм высокотемпературные провода.
| Параметры производительностииз диффузного кремниевого датчика давления: | |||||
| Диапазон измерений | Диаметр ((G) | 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500 KPaS | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | |
| ≥ 35 кПа | 100±10 | 100±30 | mV | ||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | ||
| ≥ 35 кПа | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~ 220 г | ||||
| Параметры испытываются в следующих условиях: 1,5mA @ 25°C | |||||
| Конструкция | |

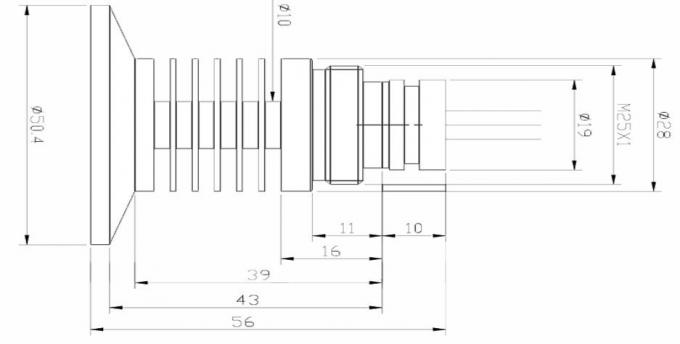

| Размер |
|

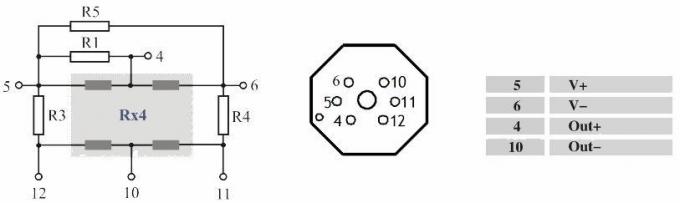

| Электрическое соединение и компенсация |
|

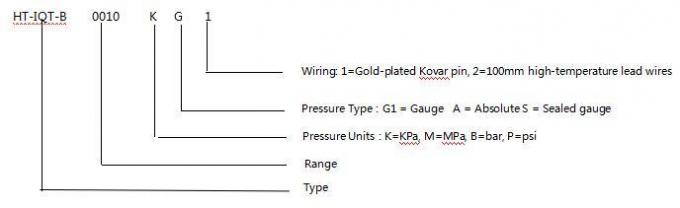

| Примеры отбора |
| Советы по заказу |
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измерительная среда не совместима с диафрагмой ядра и корпусным материалом (316L), при оформлении заказа необходимо предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
| Компания |
