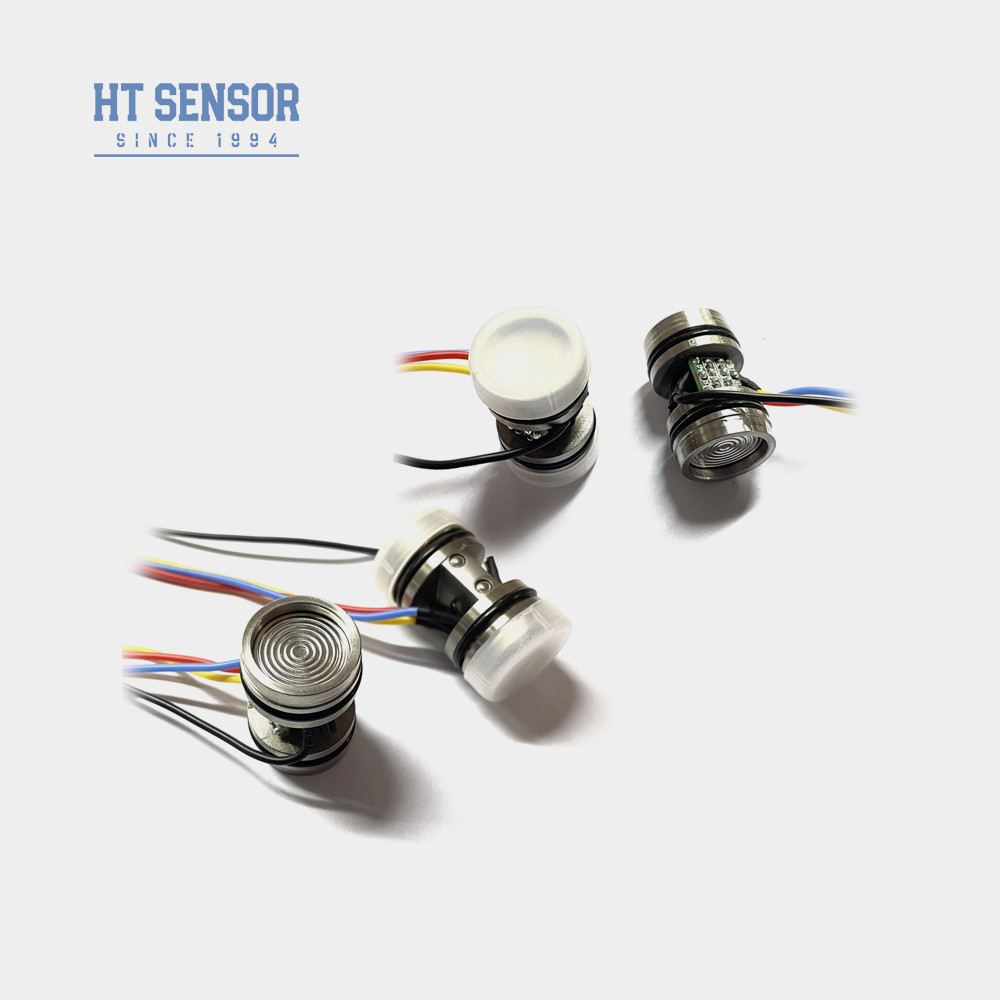

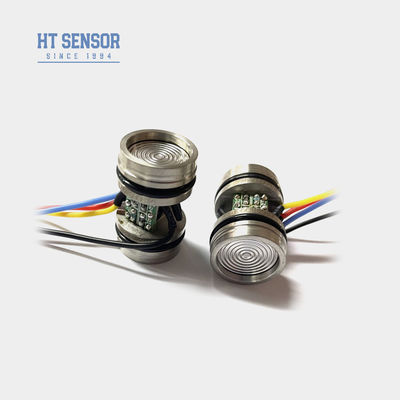

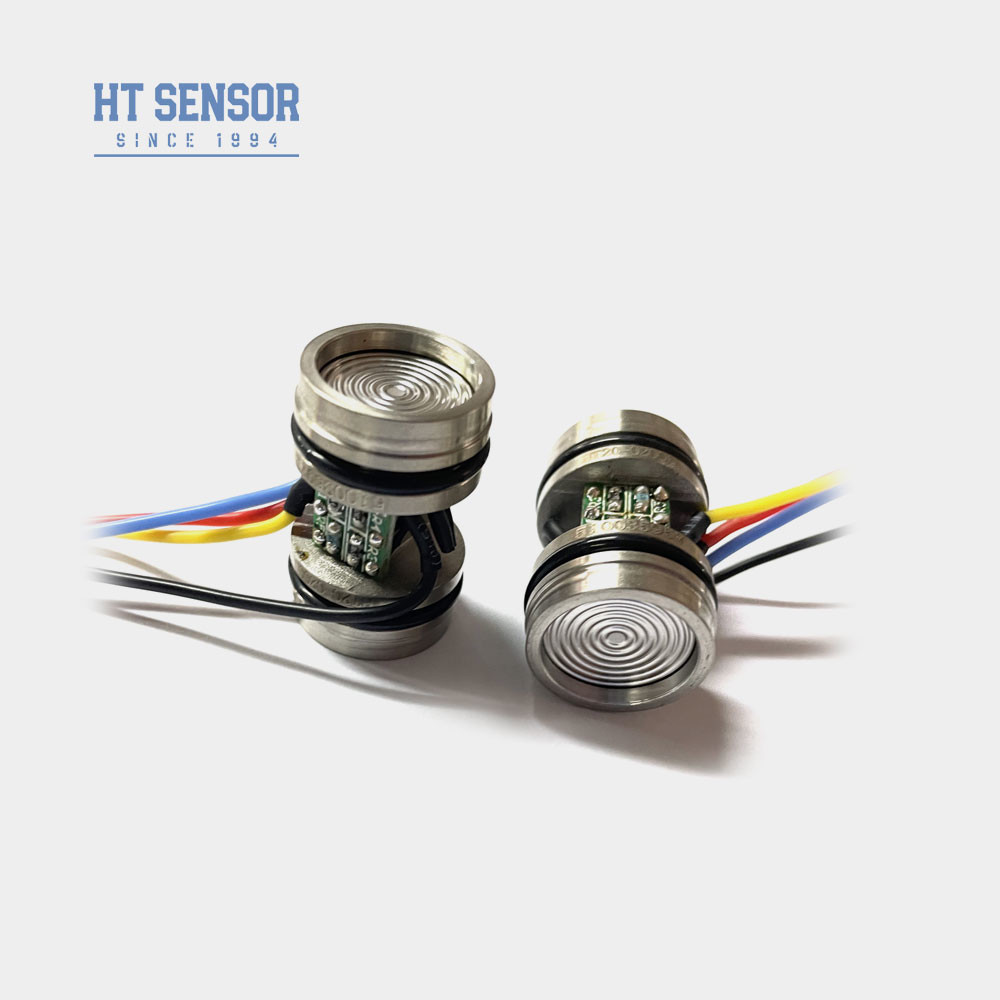

HT20 Дифференциальный кремниевый датчик давления для калибровочных приборов давления Дифференциальный датчик давления
Product Details
| Модель №.: | HT20 | Тип проводки: | Четырехпроводный |
|---|---|---|---|
| Измерительная среда: | Газ и жидкость | Диапазон: | 0-10 кПа ~ 2 МПа |
| Власть: | 1.5mA ((0.4-2.0mA) | Транспортный пакет: | Картонная коробка |
| Длина: | 29.5mm | Источник: | Баоджи, Китай. |
| код HS: | 9026209090 | Тип: | Датчик дифференциального давления |
| Для: | Передатчик дифференциального давления | Материал: | нержавеющая сталь |
| Кастомизация: | Доступный | ||
| Выделить |
HT20 Силиконовый датчик давления,Дифференциальный датчик силиконового давления,Инструменты калибровки давления Силиконовый датчик давления |
||
Product Description
HT20 Дифференциальный кремниевый датчик давления для приборов калибровки давления
HT20 Датчик дифференциального давления
Введение в дифференциальный кремниевый датчик давления:
Дифференциальный кремниевый датчик давления HT20 представляет собой кремниевый пьезорезистивный датчик дифференциального давления с основой из высокостабильного диффузионного кремниевого элемента. Сердечник заключен в корпус из нержавеющей стали 316L и давление передается через диафрагму из нержавеющей стали и герметичное силиконовое масло к чувствительному чипу. Чувствительный чип не непосредственно контактирует с измеряемой средой, образуя полностью твердотельную структуру для измерения давления, что позволяет точно измерять дифференциальное давление. Поэтому этот продукт может применяться в различных сценариях, требующих измерения дифференциального давления, включая агрессивные и коррозионные среды.
Особенности продукта дифференциального кремниевого датчика давления:
- Стабильная и надежная работа
- Высокая устойчивость к статическому давлению
- Экономичность
- Использует кремниевый пьезорезистивный маслонаполненный чувствительный элемент
- Питание: ≤2 мА постоянного тока (типичное значение 1,5 мА постоянного тока)
- Входное сопротивление: 3 кОм ~ 6 кОм
- Выходное сопротивление: 2,5 кОм ~ 6 кОм
- Электрическое соединение: позолоченные контакты Kovar или высокотемпературные провода 100 мм
| Параметры производительности дифференциального кремниевого датчика давления: | |||||
| Диапазон измерения | 10 кПа, 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа | ||||
| Тип | Макс. | Единица измерения | |||
| Линейность | ±0,15 | ±0,3 | %F.S | ||
| Повторяемость | 0,05 | 0,1 | %F.S | ||
| Гистерезис | 0,05 | 0,1 | %F.S | ||
| Выход смещения нуля | 0±1 | 0±2 | мВ | ||
| Выход при полной шкале | ≤20 кПа | 50±10 | 50±30 | мВ | |
| ≥35 кПа | 100±10 | 100±30 | мВ | ||
| Температурный дрейф смещения нуля | ≤20 кПа | ±1 | ±2 | %F.S | |
| ≥35 кПа | ±0,5 | ±1 | %F.S | ||
| Температурный дрейф полной шкалы | ≤20 кПа | ±1 | ±2 | %F.S | |
| ≥35 кПа | ±0,5 | ±1 | %F.S | ||
| Компенсированная температура | ≤20 кПа | 0~50 | ºC | ||
| ≥35 кПа | 0~70 | ºC | |||
| Рабочая температура | -20~80 | ºC | |||
| Температура хранения | -40~125 | ºC | |||
| Допустимая перегрузка | Примите меньшее значение из 3-кратного значения полной шкалы или 4 МПа | ||||
| Разрывное давление | 5X полной шкалы | ||||
| Долгосрочная стабильность | 0,2 % | F.S/год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥200 МОм 100 В постоянного тока | ||||
| Вибрация | Отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц | ||||
| Удар | 100 г, 11 мс | ||||
| Время отклика | ≤1 мс | ||||
| Уплотнительное кольцо | Нитрильный каучук или фторкаучук | ||||
| Заполняющая среда | Силиконовое масло | ||||
| Вес | ~45 г | ||||
| Параметры протестированы в следующих условиях: 1,5 мА при 25°C | |||||
| Конструкция | |
| Размер |  |
| Примечания: Выходной конец является положительным выводом. Если есть какие-либо изменения в цветах проводов, обратитесь к этикетке, прикрепленной к датчику, для получения точной информации | |
| Электрическое соединение и компенсация дифференциального кремниевого датчика давления |
|
| Примеры выбора |
| Продукты |
FAQ:
1. В: Каковы особенности ваших датчиков давления?
О: Наши датчики давления характеризуются высокой точностью, долговечностью и отличными характеристиками, с возможностью настройки.
2. В: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукты для удовлетворения конкретных потребностей с помощью наших услуг OEM и ODM.
3. В: Какова ваша производственная мощность?
О: Наши производственные мощности позволяют производить до 30 000 датчиков давления в месяц, что гарантирует возможность выполнения крупномасштабных заказов. Однако рекомендуется заранее связаться с нашей командой продаж для бесперебойного планирования производства и доставки.
4. В: Каков типичный срок поставки?
О: Стандартные модели обычно имеют срок поставки 5–8 рабочих дней, а для индивидуальных продуктов он может варьироваться.
5. В: Как оценивается цена на продукцию? Есть ли скидки?
О: Мы предлагаем конкурентоспособные цены со скидками для оптовых заказов или долгосрочного партнерства.
6. В: Какова гарантия на вашу продукцию? И послепродажное обслуживание?
О: Наша продукция поставляется с 24-месячной гарантией с даты отгрузки, а наше послепродажное обслуживание обеспечивает оперативные ответы в течение 24 часов, а также поддержку удаленных инструкций через сеть ПК.
