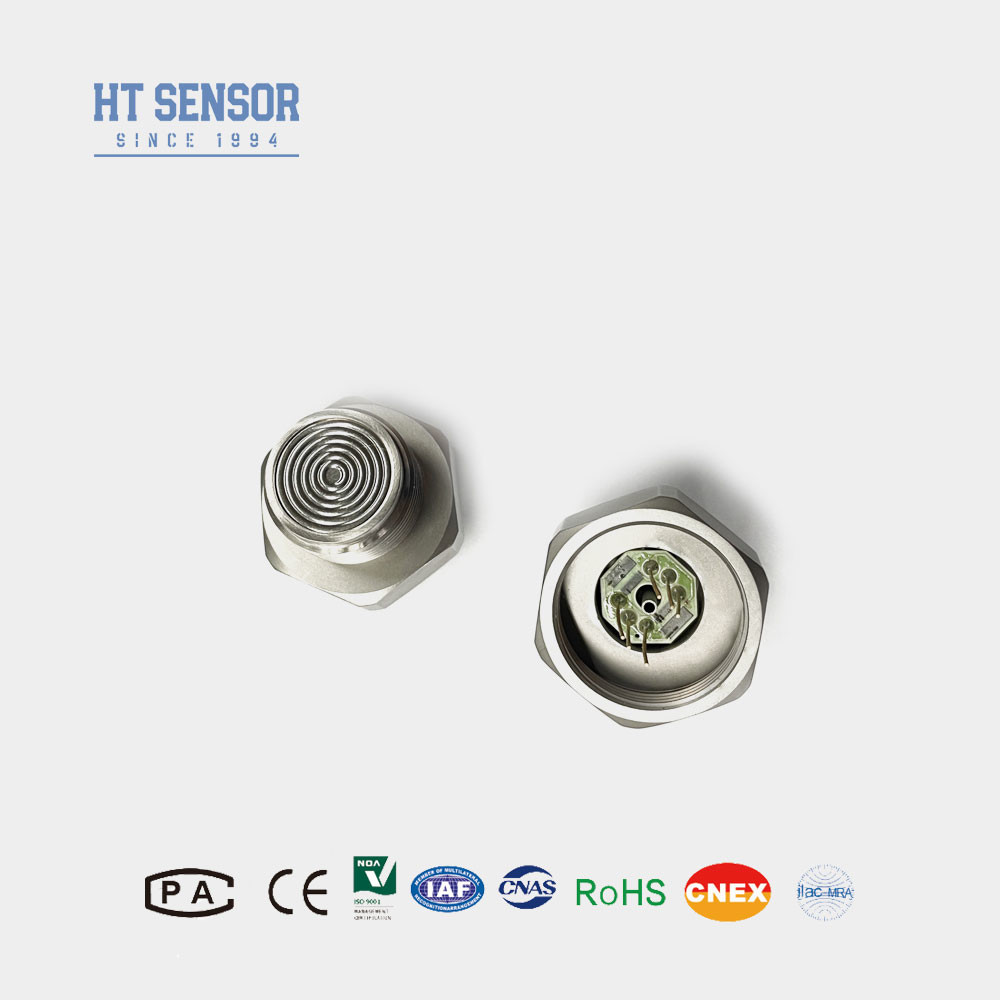

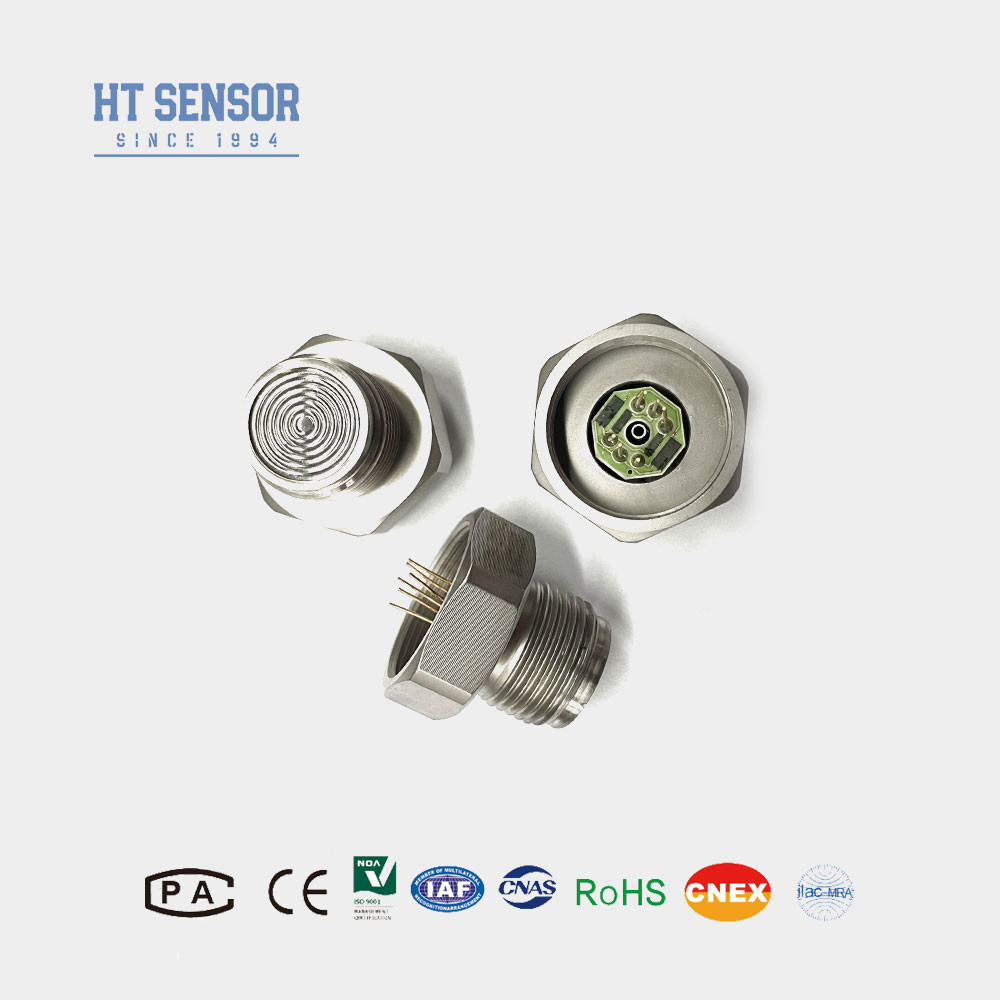

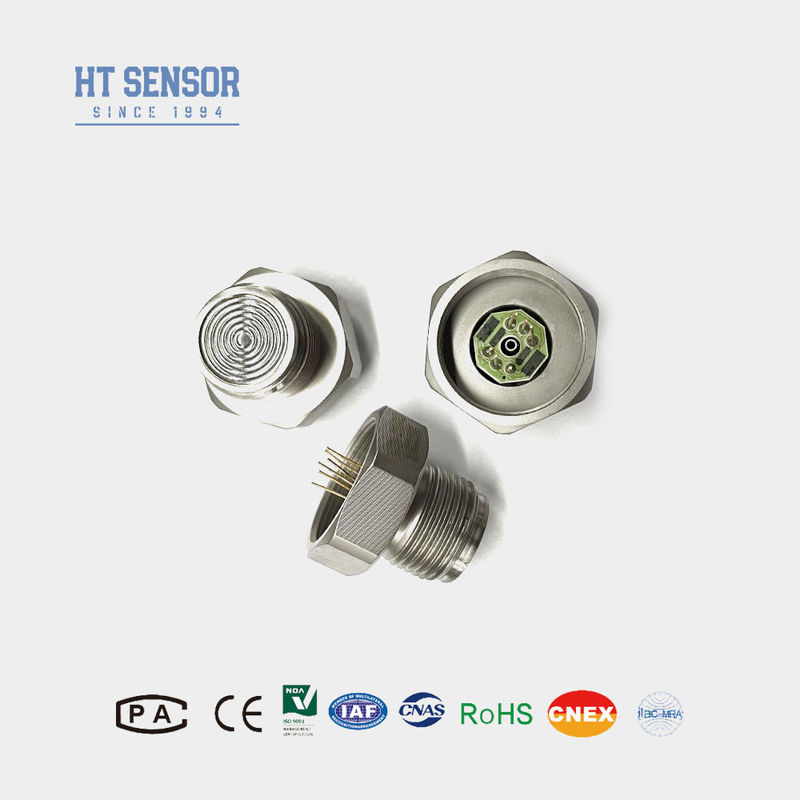

Датчик давления с кремниевой структурой с плоской диафрагмой для легкой очистки и высокой надежности, ячейка датчика уровня
Product Details
| Модель №.: | HT24 | Нить: | G1/2 M20*1,5 1/2NPT |
|---|---|---|---|
| Измерительная среда: | Газ и жидкость | Диапазон: | 0-10kpa~20Mpa |
| Власть: | 1,5 мА | Торговая марка: | Хэнтонг |
| Источник: | Баоджи, Китай. | Тип: | Пиезорезистивный датчик напора |
| Для: | Трансмитер наполнительного давления | Тип выходного сигнала: | Аналоговый тип |
| Материал: | 316L нержавеющая сталь | Кастомизация: | OEM |
| Выделить |
Высокая надежность кремниевого датчика давления,Структура плавки диафрагмы Силиконовый датчик давления,Легко очищаемый датчик давления кремния |
||
Product Description
Структура плавки диафрагмы Силиконовый датчик давления для легкой очистки и высокой надежности
HT24 Силиконовый пиезорезистивный датчик давления
Внедрение силиконового датчика давления с промывкой диафрагмы:
HT24 представляет собой датчик давления с высокой стабильностью диафрагмы с диффузным кремниевым чипом.Давление передается на чувствительный чип через диафрагму из нержавеющей стали и герметичное силиконовое масло. Этот продукт представляет собой плоскую диафрагму с нитью, G1/2 M20* 1.5 1/2NPT является наиболее часто используемой нитью. Легко очищается, высокая надежность. Подходит для пищевых продуктов, здравоохранения и других отраслей промышленности.
Характеристики продуктас диафрагмой для измерения давления из кремния:
- Используя передовые технологии и корпус из нержавеющей стали 316L, вместе сТакие материалы, как титан и Гастеллой для диафрагмы.
- Использование толстопленочных цепей для компенсации температуры и нулевой точки коррекция.
- исключительная надежность, повторяемость и стабильность.
- Смыть структуру диафрагмы, что облегчает очистку.
- Силовое обеспечение: ≤2mA DC (типичный 1,5mA DC)
- Импеданс ввода: 2,5KΩ~6KΩ
- Импеданс выхода: 2,5KΩ~6KΩ
- Электрическое соединение: позолоченные шпильки Ковара или 100 мм высокотемпературные провода.
| Параметры производительностис диафрагмой для измерения давления из кремния: | |||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,35MPaS | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | ≤ 20 КПа | 50±10 | 50±30 | mV | |
| ≥ 35 кПа | 100±10 | 100±30 | mV | ||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | ||
| ≥ 35 кПа | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~ 55 г | ||||
| Параметры испытываются в следующих условиях: 1,5mA @ 25°C | |||||
| Конструкция | |
| Размер |
|

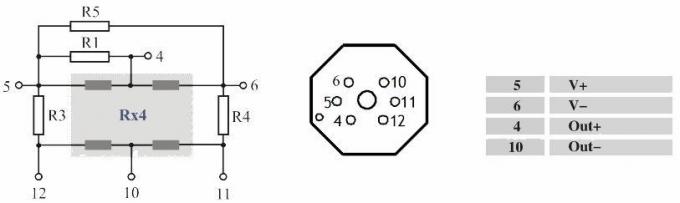

| Электрическое соединение и компенсация |
|
| Примеры отбора |
| Советы по заказу |
- 1Во время сборки следует обратить внимание на координацию между размером ядра и корпусом передатчика для достижения требуемой герметичности.
- 2. В процессе сборки оболочки, чтобы обеспечить вертикальное выравнивание и равномерное давление, чтобы избежать застрявшей или поврежденной компенсационной доски.
- 3Если испытываемая среда не совместима с основной диафрагмой и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
- 4Избегайте нажимания на диафрагму датчика рукой или острыми предметами, чтобы не повредить ядро из-за деформации или пробоя диафрагмы.
- 5. Держите в открытом состоянии воздух рот ядра датчика давления, предотвращая попадание воды, пара или коррозионной среды в камеру ядра датчика давления.6. Если есть какие-либо изменения штифта, пожалуйста, в соответствии с этикеткой на фактическом проводнике для справки.
| Компания |
Часто задаваемые вопросы
1Вопрос: Каковы особенности ваших датчиков давления?
Ответ: Наши датчики давления отличаются высокой точностью, долговечностью и превосходными характеристиками, с возможностью настройки.
2. Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукцию к конкретным потребностям через наши услуги OEM и ODM.
3Вопрос: Какова ваша производственная мощность?
Ответ: Наши производственные мощности способны производить до 30 000 датчиков давления в месяц, что гарантирует, что мы можем выполнять большие заказы.рекомендуется связаться с нашей командой продаж заранее для плавного планирования производства и доставки.
4. Вопрос: Каков типичный срок доставки?
О: Стандартные модели обычно имеют срок доставки 5 ~ 8 рабочих дней, в то время как индивидуальные продукты могут варьироваться.
5. Вопрос: Как цены на продукты? Есть скидки?
О: Мы предлагаем конкурентоспособные цены с скидками для оптовых заказов или долгосрочных партнерств.
6Вопрос: Какова гарантия на ваши продукты? И послепродажное обслуживание?
О: Наша продукция поставляется с 24-месячной гарантией с даты отгрузки, и наша служба послепродажи обеспечивает быстрые ответы в течение 24 часов вместе с поддержкой удаленного обучения через сеть ПК.
