50,4-мм кремниевый датчик давления Clap Industry HT-IQT для измерения давления жидкостей при высоких температурах
Product Details
| Модель №.: | HT-IQT | Диапазон: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| Тип проводки: | Четырехпроволочные или позолоченные коварные булавки | Измерительная среда: | Газовые жидкости и т.д. |
| Поставлять: | 1,5 мА | Диапазон: | 50.4 мм с теплоотводом |
| Температура: | -30 ~ 125 | Код HS: | 9026209090 |
| Тип выходного сигнала: | Аналоговый тип | Материал: | нержавеющая сталь |
| Выделить |
Датчик силикона высокой температуры,Промышленность Силиконовый датчик давления,50.4 мм силиконовый датчик давления |
||
Product Description

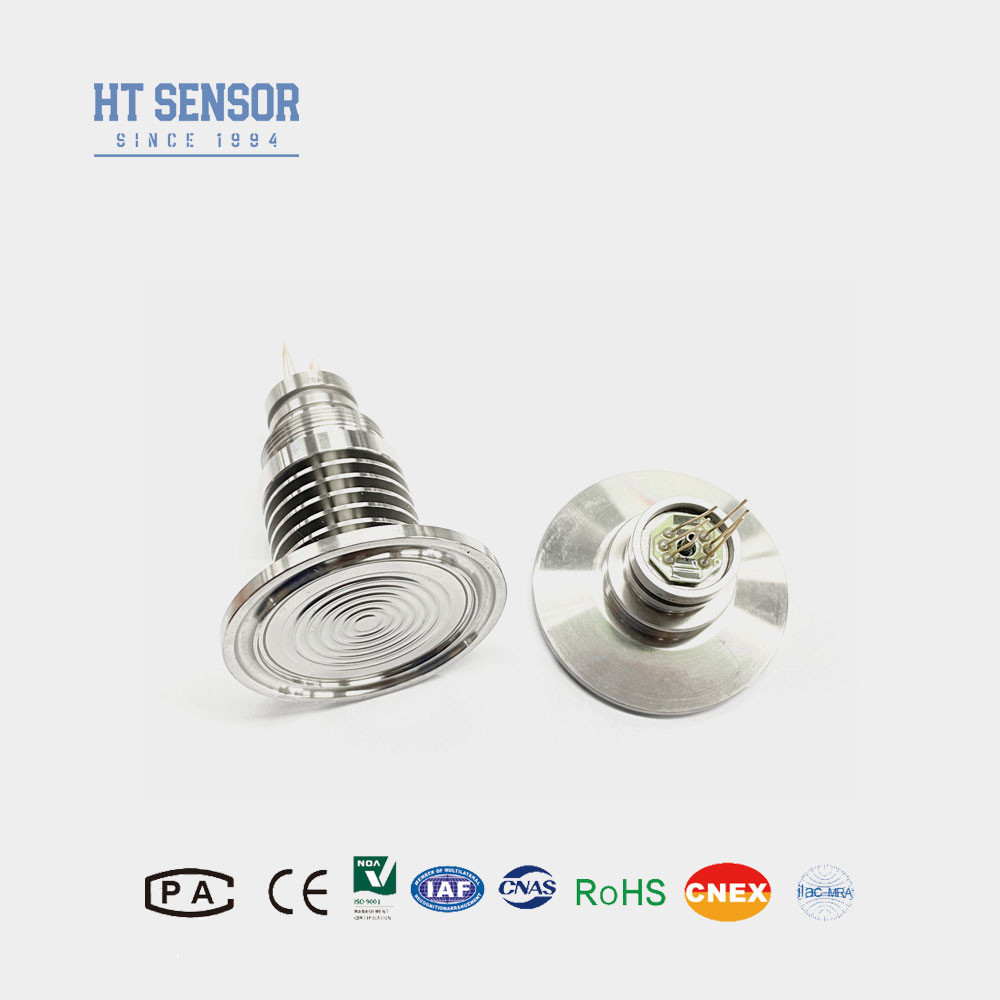

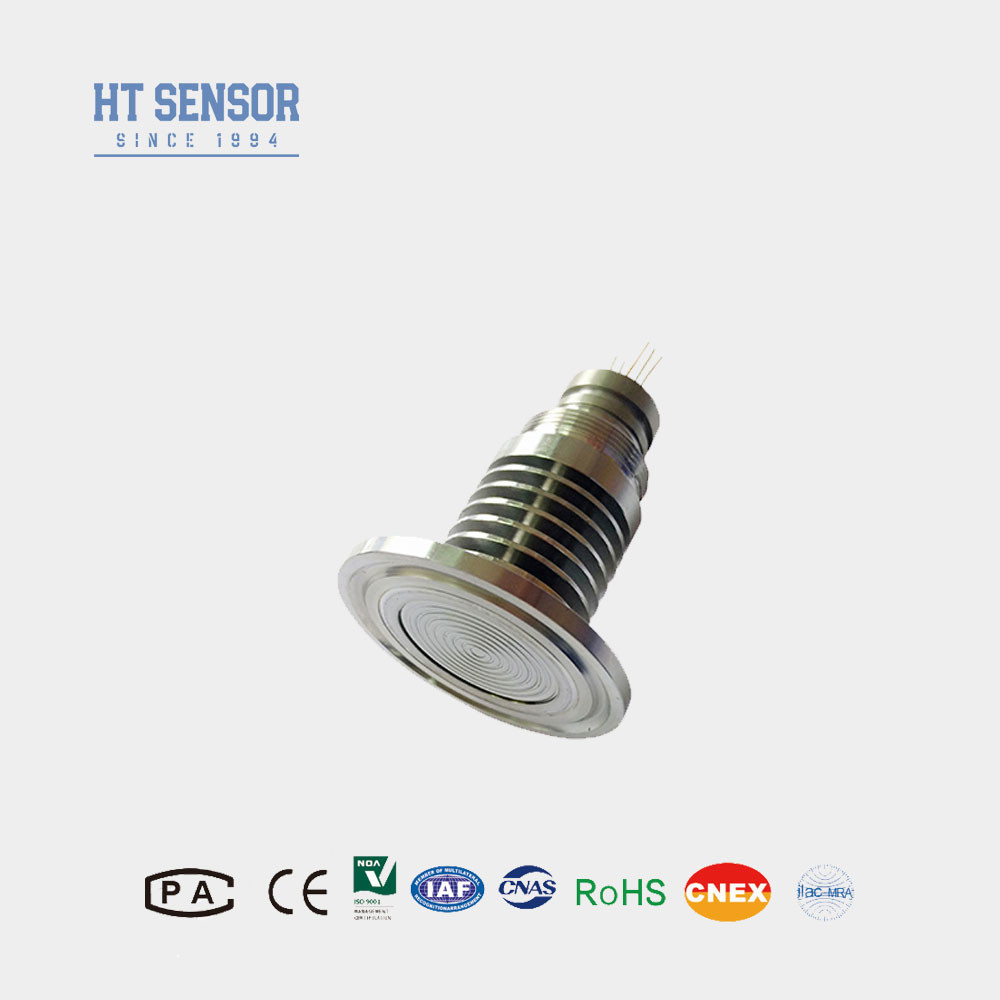

50,4-мм кремниевый датчик давления Clap Industry для высоких температур HT-IQT
HT-IQT Кремниевый пьезорезистивный датчик давления
Введение в кремниевый датчик давления:
HT-IQT - это датчик давления с плоской диафрагмой и высокостабильным кремниевым чипом для высоких температур. Чувствительный чип не имеет прямого контакта с измеряемой средой. Давление передается на чувствительный чип через диафрагму из нержавеющей стали и уплотнительное силиконовое масло, и мост сопротивления чипа изменяется, что приводит к изменению напряжения, а напряжение изменяется до уровня милливольт. Этот продукт имеет высокотемпературную зажимную конструкцию, легко очищается, не образует кристаллизации на резьбовом конце, легко очищается, прост в установке, обладает высокой надежностью. Подходит для пищевой, медицинской и других отраслей.
Особенности продуктакремниевого датчика давления:
- Передовая технология и корпус из нержавеющей стали 316L
- Температурная компенсация и коррекция нуля с помощью толстопленочной
- схемыВыдающаяся надежность, повторяемость и стабильность
- Питание: ≤2 мА постоянного тока (типично 1,5 мА постоянного тока)
- Входное сопротивление : 2,5 кОм~6 кОм
- Выходное сопротивление: 2,5 кОм~6 кОм
- Электрическое соединение: позолоченные контакты Kovar или высокотемпературные провода 100 мм.
| Параметры производительностикремниевого датчика давления: | |||||
| Диапазон измерений | Манометрическое (G) | 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа | |||
| Абсолютное (A) | 100 кПаА, 200 кПаА, 350 кПаА, 700 кПаА, 1000 кПаА, 2000 кПаА | ||||
| Герметичное (S) | 3500 кПаS | ||||
| Тип | Макс. | Единица измерения | |||
| Нелинейность | ±0,15 | ±0,3 | %F.S | ||
| Повторяемость | 0,05 | 0,1 | %F.S | ||
| Гистерезис | 0,05 | 0,1 | %F.S | ||
| Выход смещения нуля | 0±1 | 0±2 | мВ | ||
| Выход полной шкалы | ≤20 кПа | 50±10 | 50±30 | мВ | |
| ≥35 кПа | 100±10 | 100±30 | мВ | ||
| Дрейф смещения нуля по температуре | ≤20 кПа | ±1 | ±2 | %F.S | |
| ≥35 кПа | ±0,5 | ±1 | %F.S | ||
| Дрейф полной шкалы по температуре | ≤20 кПа | ±1 | ±2 | %F.S | |
| ≥35 кПа | ±0,5 | ±1 | %F.S | ||
| Компенсированная температура | ≤20 кПа | 0~50 | ºC | ||
| ≥35 кПа | 0~70 | ºC | |||
| Рабочая температура | -20~80 | ºC | |||
| Температура хранения | -40~125 | ºC | |||
| Допустимая перегрузка | Примите меньшее значение из 3-кратного значения полной шкалы или 120 МПа | ||||
| Разрывное давление | 5X полной шкалы | ||||
| Долгосрочная стабильность | 0,2 % | F.S/год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥200MΩ 100 В постоянного тока | ||||
| Вибрация | Отсутствие изменений в условиях 10gRMS, от 20 Гц до 2000 Гц | ||||
| Удар | 100 г, 11 мс | ||||
| Время отклика | ≤1 мс | ||||
| Уплотнение уплотнительным кольцом | Нитрильный каучук или фторкаучук | ||||
| Заполняющая среда | Силиконовое масло | ||||
| Вес | ~220 г | ||||
| Параметры протестированы в следующих условиях: 1,5 мА при 25°C | |||||
| Конструкция | |
| Размер |
|
| Электрическое соединение и компенсация |
|
| Примеры выбора |
| компания |
FAQ:
1. В: Каковы особенности ваших датчиков давления?
О: Наши датчики давления характеризуются высокой точностью, долговечностью и отличными характеристиками, с возможностью настройки.
2. В: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукты для удовлетворения конкретных потребностей с помощью наших услуг OEM и ODM.
3. В: Какова ваша производственная мощность?
О: Наши производственные мощности позволяют производить до 30 000 датчиков давления в месяц, что гарантирует возможность выполнения крупномасштабных заказов. Однако рекомендуется заранее связаться с нашим отделом продаж для бесперебойного планирования производства и доставки.
4. В: Каков типичный срок поставки?
О: Стандартные модели обычно имеют срок поставки 5–8 рабочих дней, а для индивидуальных продуктов он может варьироваться.
5. В: Как оценивается продукция? Есть ли скидки?
О: Мы предлагаем конкурентоспособные цены со скидками для оптовых заказов или долгосрочного партнерства.
6. В: Какова гарантия на вашу продукцию? И послепродажное обслуживание?
О: Наша продукция поставляется с 24-месячной гарантией с даты отгрузки, а наше послепродажное обслуживание обеспечивает оперативные ответы в течение 24 часов, а также поддержку удаленных инструкций через сеть ПК.
