Пьезорезистивный кремниевый датчик давления абсолютного калибра
Product Details
| Модель №.: | HT19 | Тип потока: | Нет |
|---|---|---|---|
| Тип проводки: | Четырехпроволочные или позолоченные коварные булавки | Измерительная среда: | Газ и жидкость |
| Диапазон: | -100 кПа~0~10 кПа~100 МПа | Заполняющая среда: | Масло кремния |
| Долгосрочная стабильность: | 0.2%F.S/Year | Тип: | Пиезорезистивный кремниевый датчик давления |
| Для: | Диффузный силиконовый передатчик давления | Кастомизация: | Доступно | Индивидуальный запрос |
| Выделить |
Преобразователь давления с абсолютным калибровкой,Масло для преобразователей давления с пьезорезистивным эффектом ISO9001,Датчик передатчика давления воды ISO9001 |
||
Product Description
HT19 Hengtong Absolute Gauge Piezoresistive Silicon Pressure Sensor для воды и масла
Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды
HT19 Силиконовый пьезорезистивный датчик давления
Введение кремниевого датчика давления:
HT19 функционирует как кремниевый пьезорезистивный датчик давления, с ядром, состоящим из высокостабильного диффузного кремниевого элемента.давление жидкостей и газов путем передачи давления испытываемой среды к кремниевой диафрагме через изоляционную диафрагму и кремниевое масло.Многофункциональность датчика широко используется в воздушных компрессорах и системах охлаждения
Характеристики продуктаиз кремниевого датчика давления:
- 1Используя передовые технологии и корпус из нержавеющей стали 316L, наряду с материалы, такие как титан и Hastelloy для диафрагмы
- 2Использование толстопленочных цепей для компенсации температуры и нулевой точки коррекция
- 3.исключительная надежность, повторяемость и стабильность
Заявленияиз кремниевого датчика давления:
- 1. Подходит для измерения давления не коррозионных газов и жидкостей с 316L совместимость из нержавеющей стали
- 2Применяется в различных промышленных процессах, включая нефтедобычу, химию, металлургию, энергетику и гидрологию.
- 3Используется в морской и авиационной промышленности.
- 4Подходит для гидравлических и пневматических систем управления
- 5. Используется в процессах управления
Электрическая производительностьиз кремниевого датчика давления:
- 1.Силовой источник: ≤2mA DC (типичный 1,5mA DC)
- 2.Импеданс ввода:3KΩ~6KΩ
- 3Выходное сопротивление:2.5KΩ~6KΩ

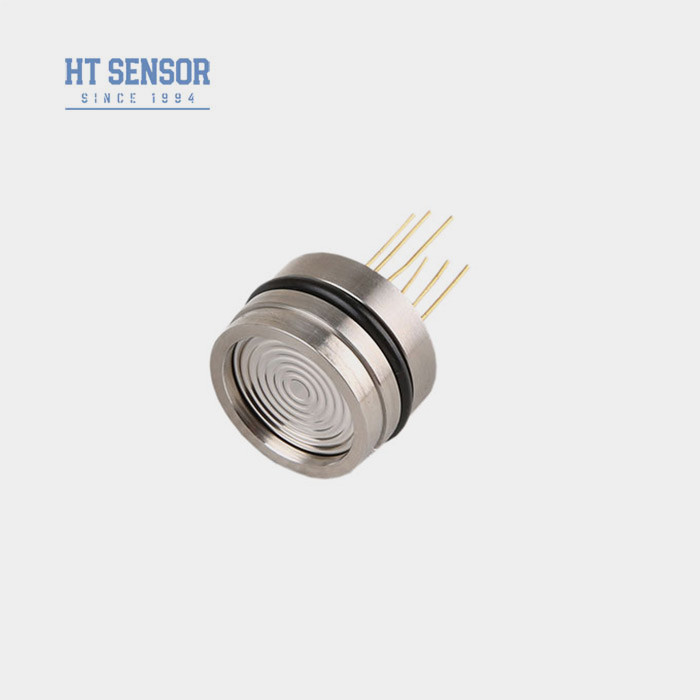

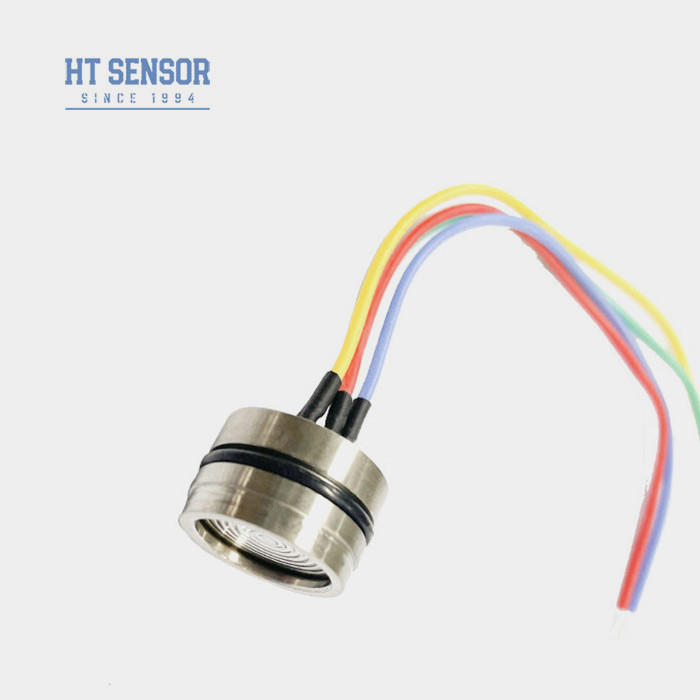

- 4Электрическое соединение: позолоченные коварные булавки или 100 мм высокотемпературные провода.
| Параметры производительностииз кремниевого датчика давления: | |||||
| Диапазон | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS,20MPaS | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выход на расстояние | ≤ 20 КПа | 50±10 | 50±30 | mV | |
| ≥ 35 кПа | 100±10 | 100±30 | mV | ||
| Ошибка температуры - нулевая | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Время ошибки температуры | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | ||
| ≥ 35 кПа | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловое кольцо или фторное кольцо | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | около 20 г. | ||||
| Параметры испытываются в следующих условиях: 1,5mA @ 25°C | |||||
| Конструкция из кремниевого датчика давления | |
| тип 1 | |
| тип 2 | |
| Электрическое соединение и компенсацияиз кремниевого датчика давления |
|
|
| Примеры отбора |
| Советы по заказу |
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
| Вопросы и ответы |
.
.
