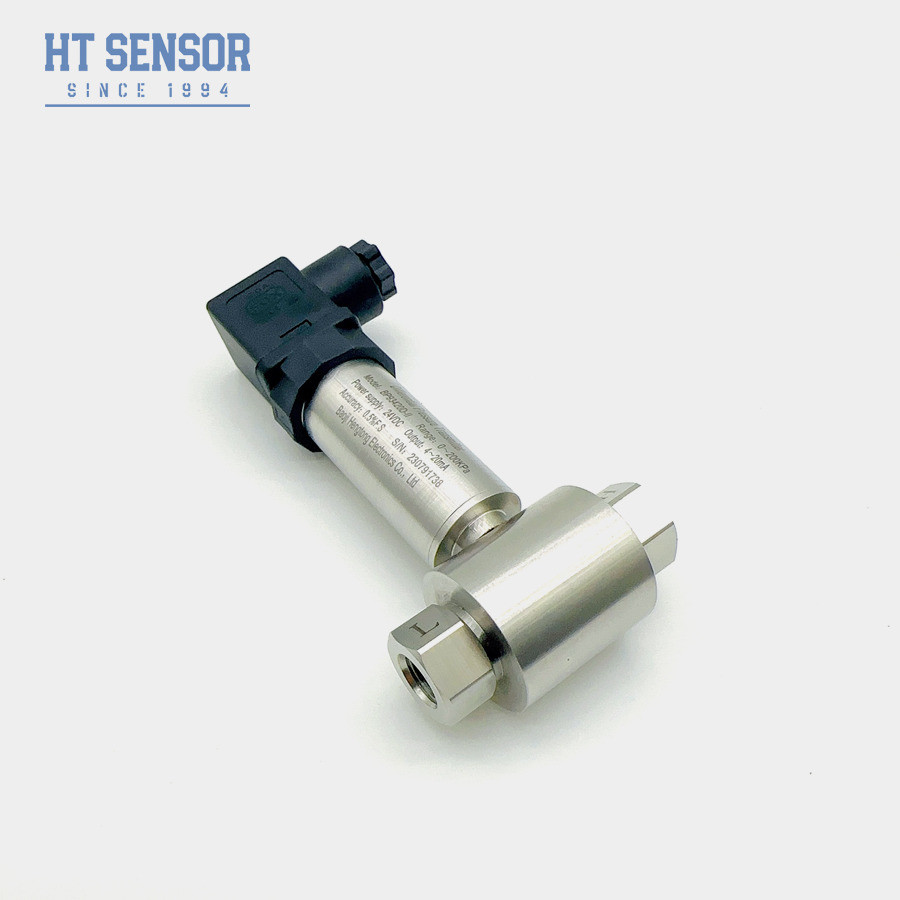

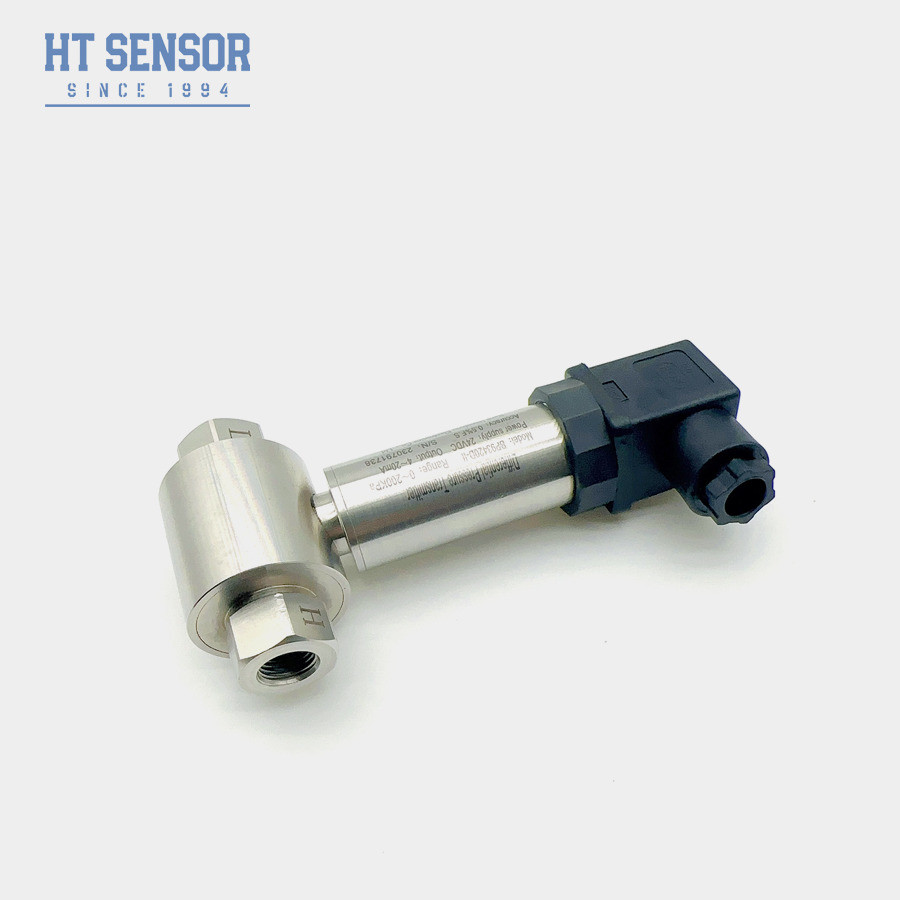

Датчик дифференциального давления BP93420D-II
Product Details
| Модель: | BP93420D-II | Диапазон: | 0-10 кПа ~ 2 МПа |
|---|---|---|---|
| Власть: | 5ВДС/24ВДС | Выход: | 0.5-4.5В 4-20mA RS485 И так далее |
| Материал: | Нержавеющая сталь | Нить: | Мужчина и женщина G1/4 и т.д. |
| Тип давления: | Дифференциальное давление | Класс защиты: | IP65 |
| Рабочая температура: | 0-60℃ | Разъем: | Большой дин или OEM |
| Выделить |
fluid differential pressure transmitter,BP93420D-II pressure sensor,differential pressure transmitter with warranty |
||
Product Description
Датчик дифференциального давления в жидкости BP93420D-II
BP93420DIIDдифференциальныйПрезюмеПередатчик
Введение передатчика дифференциального давления:
Датчик дифференциального давления BP93420DII - это датчиковое устройство, используемое для измерения дифференциального давления в жидкости.Он может измерять разницу в давлении между двумя различными точками и часто используется для мониторинга уровня в трубопроводеДифференциальные датчики давления широко используются в промышленных системах управления, системах HVAC и приложениях измерения уровня жидкости.
В целом, датчики дифференциального давления являются незаменимыми в широком спектре промышленных и коммерческих приложений, обеспечивая критические данные для управления потоком жидкости, поддержания качества воздуха,и управление уровнем жидкостиИх универсальность и надежность делают их необходимыми компонентами во многих системах, где необходимо точно измерять и контролировать дифференциальные давления.
Характеристики продуктаиз передатчика дифференциального давления:
- Передатчик имеет конструкцию из нержавеющей стали, что делает его компактным и легким в установке
- Он подвергается строгой температурной компенсации и скринингу старения, обеспечивая стабильную и надежную производительность
- Электрический интерфейс может быть выбран как опция подключения или прямой проводки.
Заявленияиз передатчика дифференциального давления:
- Подходит для измерения дифференциального давления различных газов или жидкостей в трубопроводах таких отраслей промышленности, как нефть, химия, энергетика и гидрология.
- Применяется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
- Измерение давления для трубопроводов и камер печи
| Параметры производительностииз передатчика дифференциального давления | |
|---|---|
| Диапазон измерений | 0-10KPa......~2MPa |
| Тип давления | Дифференциальное давление |
| Односторонняя перегрузка | ≤ 3 раза от номинального диапазона |
| Статическое давление | Минимальное значение в пределах от 5 до 7 МПа |
| Точность @ 25°C | ±0,25% (типичный) ±0,5% (максимальный) |
| Повторяемость | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Гистерез | ±0,03% (типичный) ±0,05%FS (максимальный) |
| Долгосрочная стабильность | ± 0,5% F.S/Year ((≤ 200KPa) ± 0,2% F.S/Year ((> 200KPa) |
| Дрейф при нулевой температуре | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Движение температуры в расстоянии | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Компенсационная температура | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Операционная температура | -30°C~80°C |
| Температура хранения | -40°C~100°C |
| Вибрация | 10g,55Hz 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Внутренне безопасный и взрывостойкий |
| Рейтинг защиты | IP65 |
| Вес | ~ 0,45 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
|---|---|---|
| 4 ‰ 20 мА | 12 ̊30 ВДС | 2/3/4 проволоки |
| 010/20mA |
3 провода |
|
| 0/1 ¢5В | ||
| 0.5·4.5В | 5VDC |
| Советы по заказуиз передатчика дифференциального давления |
1При выборе изделия убедитесь, что измеряемая среда совместима с контактными частями изделия.
2Для обеспечения надежной работы рекомендуется установить трехклапанный коллектор между точкой измерения и передатчиком.обеспечение медленного и равномерного давления на положительные и отрицательные камеры давления передатчика.
3Во время установки рекомендуется размещать интерфейсы давления на обоих концах горизонтально, чтобы свести к минимуму воздействие места установки на продукт.
4Для особых требований, таких как сильные вибрации, сила мгновенного удара, сильные электромагнитные помехи или радиочастотные помехиПожалуйста, сообщите нашей компании и укажите эти требования в заказе
| Руководство по заказуиз передатчика дифференциального давления | ||||||||
| BP93420XX | Передатчик давления | |||||||
| Код | Конструкция | |||||||
| DII | Трансмитер дифференциального давления | |||||||
| Диапазон измерений | 0-10KPa......~2MPa | |||||||
| Код | Силовое питание | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Прочие | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4×20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 010VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5 ∙4.5ВДС | |||||
| S4 | 010mADC | |||||||
| Код | Подсоединение под давлением | |||||||
| J1 | M20×1,5 Мужчина | |||||||
| J2 | G1/2 Мужчина | |||||||
| J3 | G1/4 Мужчина | |||||||
| J4 | 1/2 НПТ мужчина | |||||||
| J5 | Прочие | |||||||
| Код | Электрическое соединение | |||||||
| В1 | Хиршманн | |||||||
| В2 | PG7 Включатель | |||||||
| В3 | Выход из запечатанного кабеля | |||||||
| В4 | Прочие | |||||||
| Код | Тип давления | |||||||
| D | Дифференциальное давление | |||||||
