Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды

Absolute Gauge Piezoresistive Pressure Transducer Oil Water Pressure Transducer Sensor
Absolute Gauge Piezoresistive Pressure Transducer Oil Water Pressure Transducer Sensor
Absolute Gauge Piezoresistive Pressure Transducer Oil Water Pressure Transducer Sensor Absolute Gauge Piezoresistive Pressure Transducer Oil Water Pressure Transducer Sensor
Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT SENSOR
Сертификация: CE,RoHs,ISO9001
Номер модели: HT19
Количество мин заказа: 1
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Западное соединение, L/C, T/T
Поставка способности: 5000 шт/месяц
Лучшая цена Контакт
Подробная информация
Модель No.: HT19 Тип нитки: Нет, нет.
Тип проводки: Четырехпроволочные или позолоченные коварные булавки Среднее измерение: газ и жидкость
Диапазон: -100 кПа~0~10 кПа~100 МПа Заполняющая среда: Масло кремния
Долгосрочная стабильность: 0.2%F.S/Year Тип: Пиезорезистивный кремниевый датчик давления
Для: Диффузный силиконовый передатчик давления Конфигурация: Доступно.
Выделить:

Преобразователь давления с абсолютным калибровкой

,

Масло для преобразователей давления с пьезорезистивным эффектом ISO9001

,

Датчик передатчика давления воды ISO9001

Характер продукции

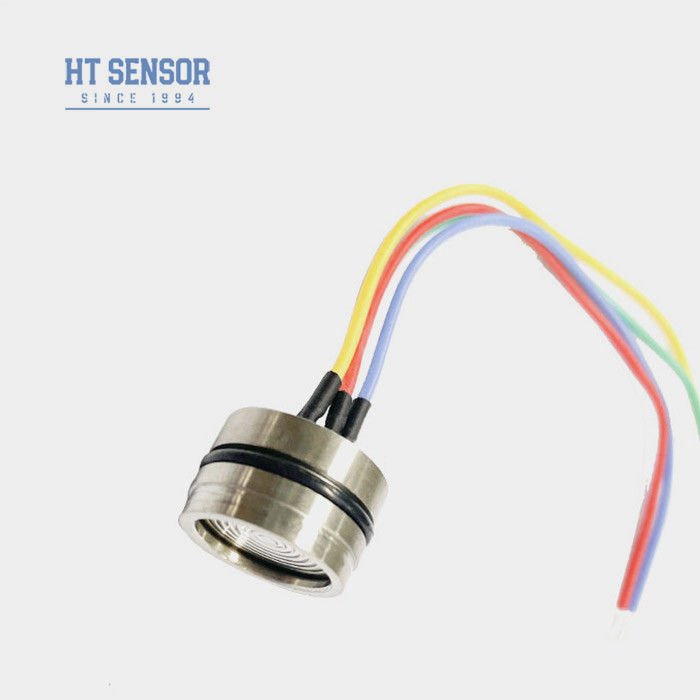

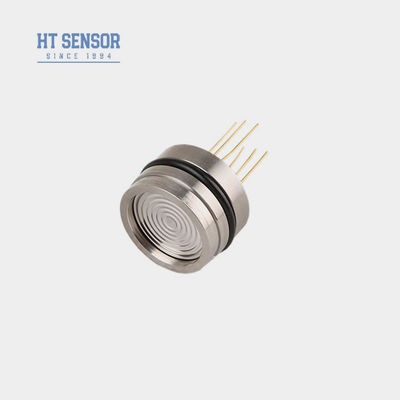

HT19 Hengtong Absolute Gauge Piezoresistive Silicon Pressure Sensor для воды и масла

HT19 Силиконовый пьезорезистивный датчик давления

Введение кремниевого датчика давления:


HT19 функционирует как кремниевый пьезорезистивный датчик давления, с ядром, состоящим из высокостабильного диффузного кремниевого элемента.давление жидкостей и газов путем передачи давления испытываемой среды к кремниевой диафрагме через изоляционную диафрагму и кремниевое масло.Многофункциональность датчика широко используется в воздушных компрессорах и системах охлаждения


Характеристики продуктаиз кремниевого датчика давления:

  • 1Используя передовые технологии и корпус из нержавеющей стали 316L, наряду с материалы, такие как титан и Hastelloy для диафрагмы
  • 2Использование толстопленочных цепей для компенсации температуры и нулевой точки коррекция
  • 3.исключительная надежность, повторяемость и стабильность


Заявленияиз кремниевого датчика давления:

  • 1. Подходит для измерения давления не коррозионных газов и жидкостей с 316L совместимость из нержавеющей стали
  • 2Применяется в различных промышленных процессах, включая нефтедобычу, химию, металлургию, энергетику и гидрологию.
  • 3Используется в морской и авиационной промышленности.
  • 4. Подходит для гидравлических и пневматических систем управления
  • 5. Используется в процессах управления


Электрическая производительностьиз кремниевого датчика давления:

  • 1.Силовой источник: ≤2mA DC (типичный 1,5mA DC)
  • 2.Импеданс ввода:3KΩ~6KΩ
  • 3Выходное сопротивление:2.5KΩ~6KΩ
  • 4Электрическое соединение: позолоченные коварные булавки или 100-мм высокотемпературные провода.

Параметры производительностииз кремниевого датчика давления:
Диапазон Диаметр ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500KPaS,7MPaS,10MPaS,20MPaS
Тип Макс Единица
Нелинейность ±0.15 ±0.3 % F.S
Повторяемость 0.05 0.1 % F.S
Гистерез 0.05 0.1 % F.S
Нулевой выход 0±1 0±2 mV
Выход на расстояние ≤ 20 КПа 50±10 50±30 mV
≥ 35 кПа 100±10 100±30 mV
Ошибка температуры - нулевая ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Время ошибки температуры ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 120MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 % Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловое кольцо или фторное кольцо
Заполнительная среда Кремниевое масло
Вес около 20 г.
Параметры испытываются в следующих условиях: 1,5mA @ 25°C
Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 0Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 1

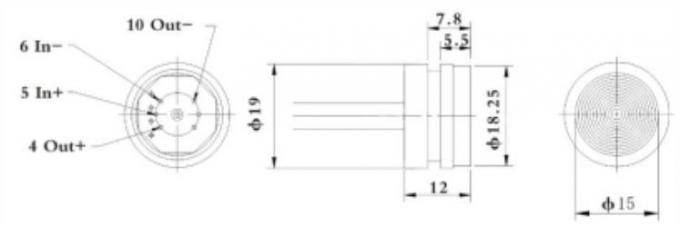

Конструкция из кремниевого датчика давления
тип 1 Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 2
тип 2 Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 3

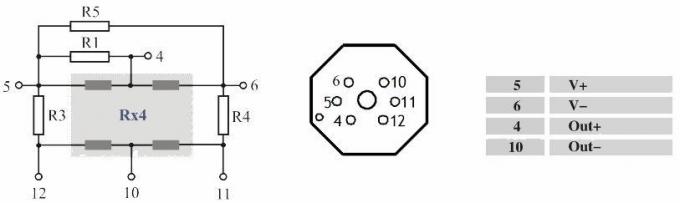

Электрическое соединение и компенсацияиз кремниевого датчика давления
Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 4

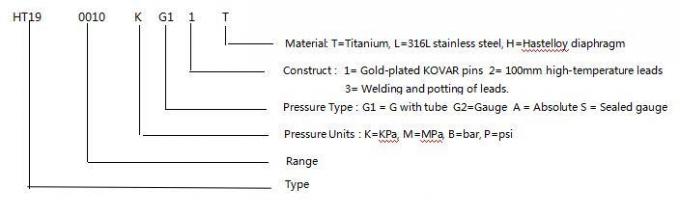

Примеры отбора
Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 5
Советы по заказу
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижениятребуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 6Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 7Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 8Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 9
Вопросы и ответы
1Вопрос: Какие особенности у ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2.Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
.
4.Q: Каков типичный срок доставки?
А:5 ~ 8 рабочих днейдля стандартных моделей.
5Вопрос: Какая цена на продукцию?
A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.
6Вопрос: Какова гарантия на вашу продукцию?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 10
Абсолютный габарит Пезорезистивный датчик давления Датчик давления масла и воды 11
