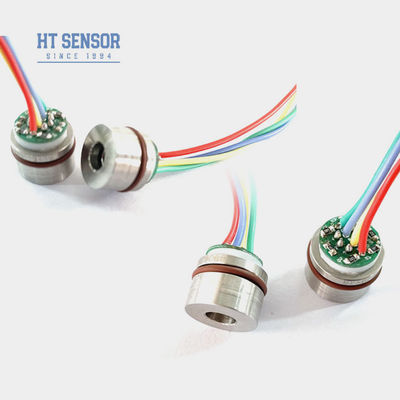

15 мм Силиконовый мини датчик давления 10VDC Нержавеющая сталь Пиезорезистивный датчик уровня
Product Details
| Модель №.: | HT15V | Тип потока: | нет |
|---|---|---|---|
| Тип проводки: | Четырехпроводный | Измерение среды: | Газ и жидкость |
| Диапазон: | 0-350kpa~20MPa | Поставлять: | 5-10 В постоянного тока |
| Ключевые слова: | Мини-сенсор | Спецификация: | 15 мм |
| Торговая марка: | Хэнтонг | Тип: | мини-силиконовый датчик давления |
| Материал: | Нержавеющая сталь | Кастомизация: | Доступно для OEM и ODM |
| Выделить |
15 мм Силиконовый мини датчик давления,Силиконовый мини-датчик давления 10VDC,Датчик пиезорезистивного давления из нержавеющей стали 10VDC |
||
Product Description

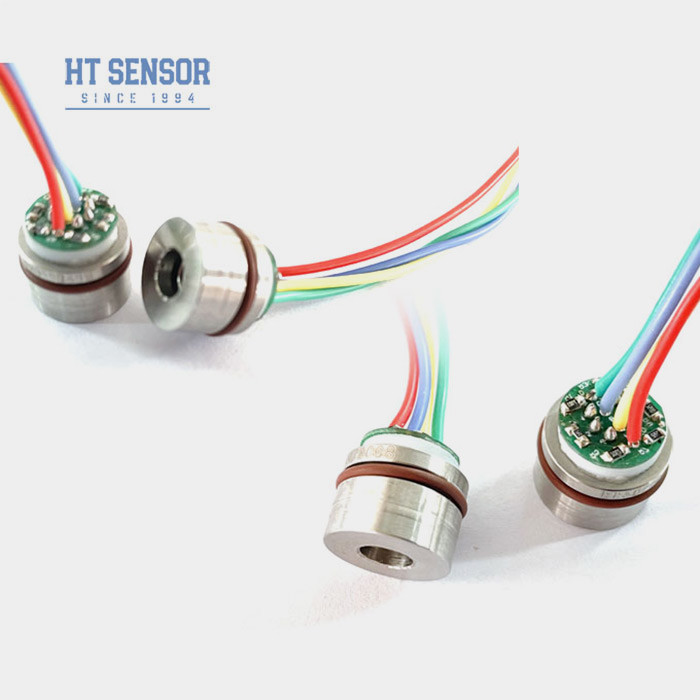

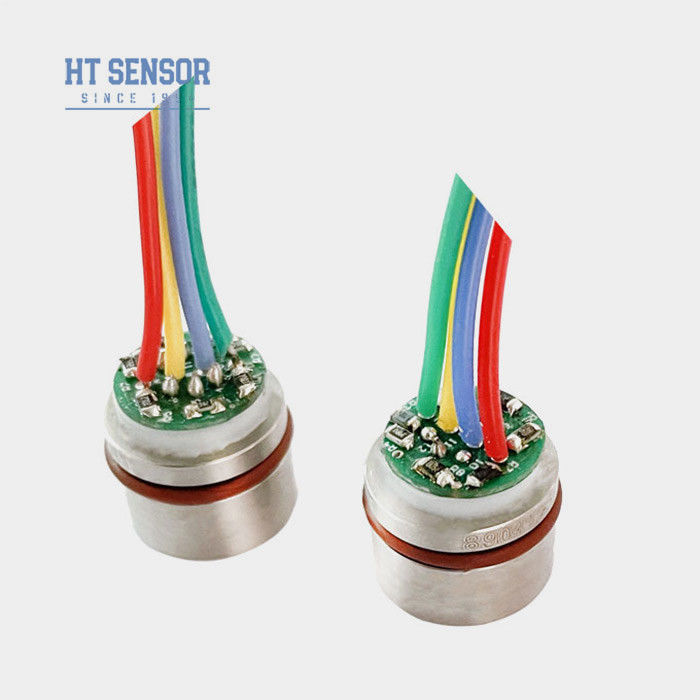

HT15V 15mm мини-силиконовый датчик давления из нержавеющей стали 10VDC
HT15V ПиезорезистивныйКремнийДатчик давления
Введение 15 мм кремниевого датчика давления:
V - это кремниевый пьезорезистивный датчик давления с постоянным напряжением питания и управлением выходом 10 мв/В.Он использует пьезорезистивный эффект диффузного кремния для точного измерения давления жидкости и газа.V кремниевый датчик давления имеет диаметр всего 15 мм, относится к датчику давления изысканного типа.Наша компания также может взять на себя специальную настройку на основе потребностей пользователей, такие как датчики давления всех сварных конструкций, широкая компенсация температуры, высокая надежность, датчики противоударных и антивибрационных устройств, особенно для национальной обороны оружия и оборудования.
Характеристики продуктаиз 15 мм кремниевого датчика давления:
- Использует передовую технологию и заключен в 316L нержавеющей сталижилье
- Широкий диапазон измерений 0~350KPa~60MpaS
- Высокая надежность и отличная стабильность
- Подача постоянного напряжения
- Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость из нержавеющей стали
- Компактный дизайн, идеально подходит для приложений с ограниченным пространством
- Используется в системах управления процессом для контроля и контроля давления
- Обычно используется в системах охлаждения и воздушных компрессорах для измерения давления
- Силовое питание: ≤10VDC
- Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
- Импеданс ввода:4KΩ~20KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты
| Параметры производительностииз 15 мм кремниевого датчика давления: | |||||
| Диапазон измерений | Диаметр ((G) | 350 кПа, 1000 кПа, 2000 кПа | |||
| Абсолютное (А) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | 100±1 | 100±2 | mV | ||
| Нулевая смещение Temp. Дрейф | ±0.8 | ±2 | % F.S | ||
| Полномасштабная температура. Дрейф. | ±0.8 | ±2 | % F.S | ||
| Компенсированный временный. | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 80MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~ 20 г | ||||
| Параметры испытываются в следующих условиях: 10V @ 25oC | |||||
| Конструкция | |
| Размер |  |
| Электрическое соединение и компенсация |
|
| Примеры отбора |
| Советы по заказу |
1. В сборке обратить внимание на размер ядра оболочки и передатчика, чтобы сотрудничать, чтобы достичь герметичность требование
2Во время сборки корпуса убедитесь, что он вертикально выровнен и равномерно наложен давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если испытываемая среда не совместима с основной диафрагмой и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажатия на диафрагму датчика рукой или острым предметом, чтобы избежать деформации или прокола диафрагмы и повреждения ядра.
5. держать входную дверь в камеру отрицательного давления датчика давления открытой для атмосферы, чтобы не допустить попадания воды,Водяной пар или коррозионные среды, поступающие в камеру отрицательного давления в ядре измерения давления.
6. Если есть какие-либо изменения штифта, пожалуйста, в соответствии с этикеткой на фактическом проводнике для справки.
| Вопросы и ответы |
.
.
