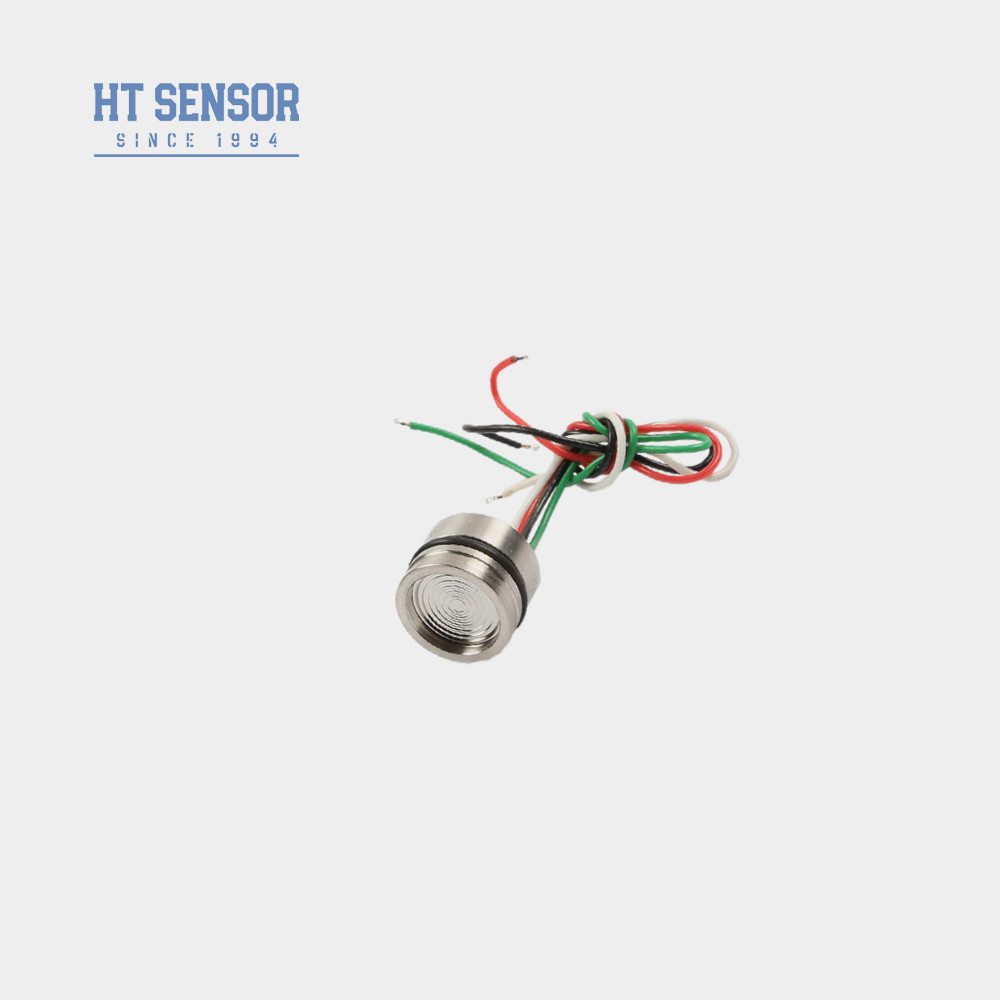

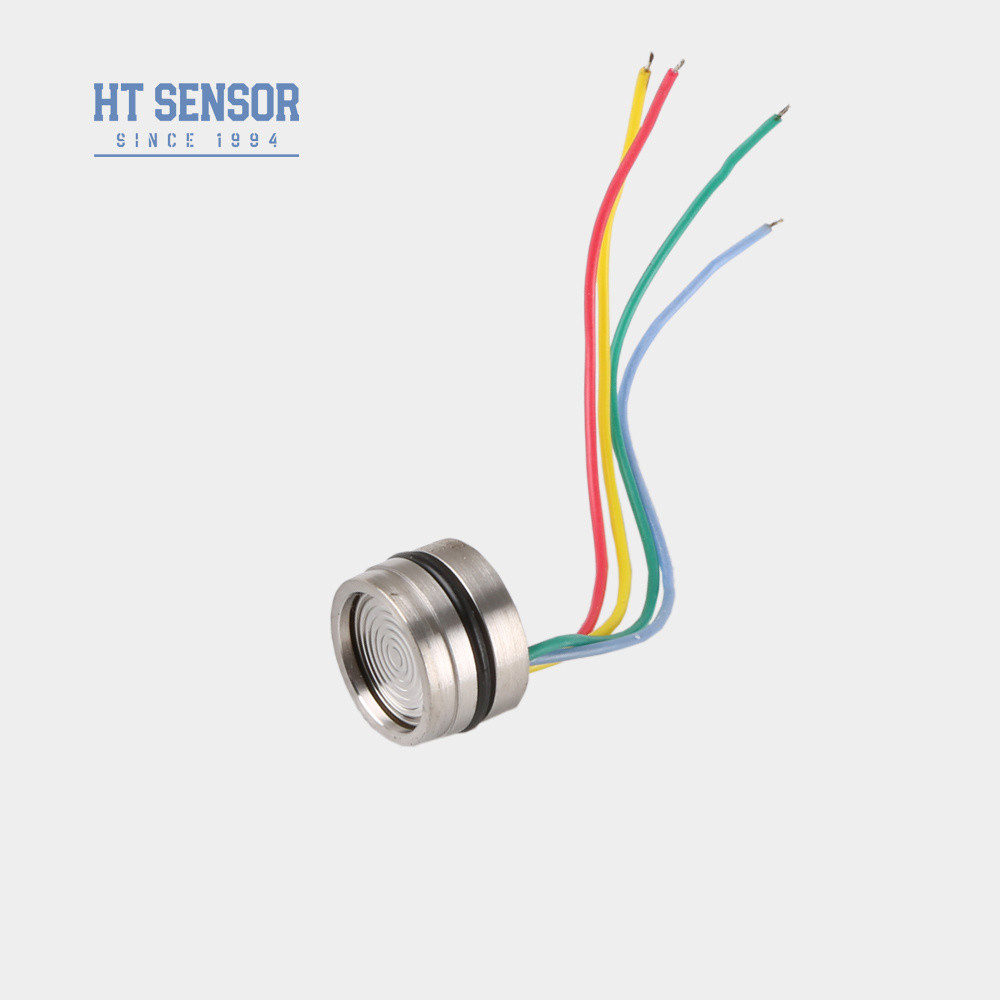

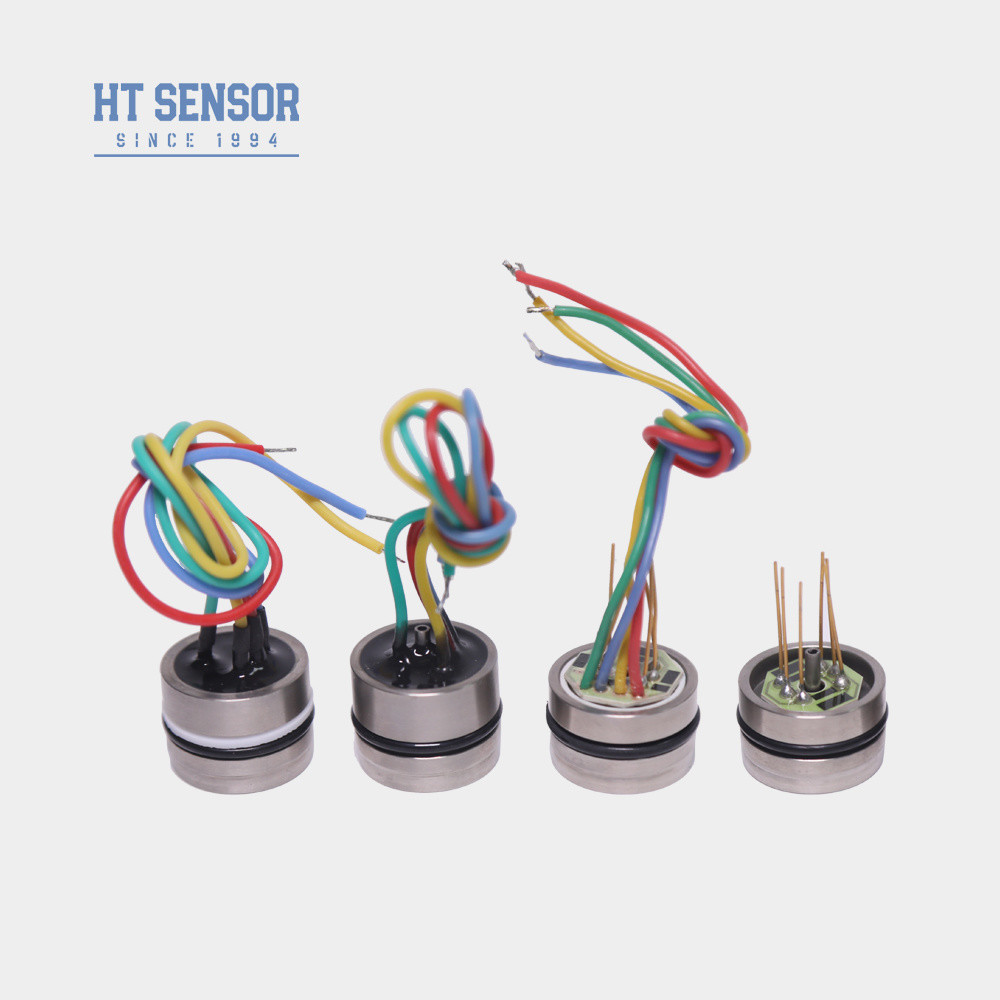

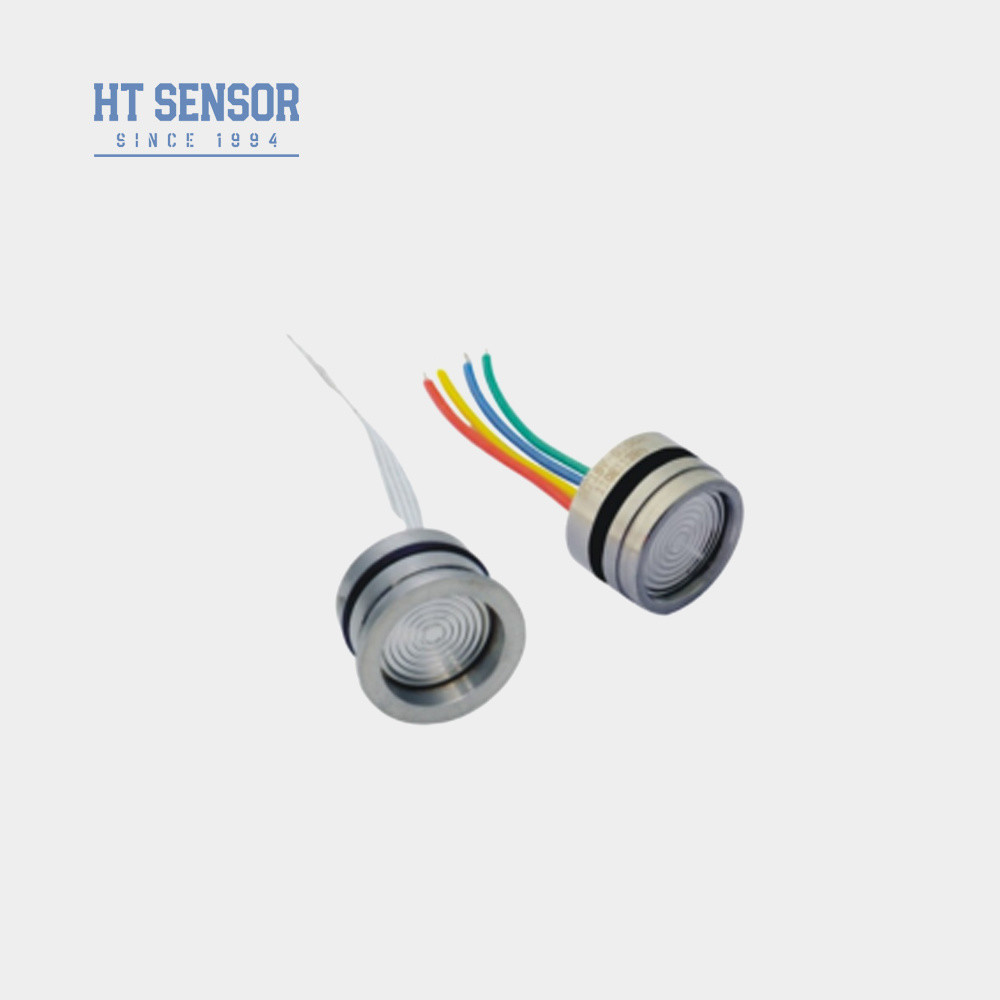

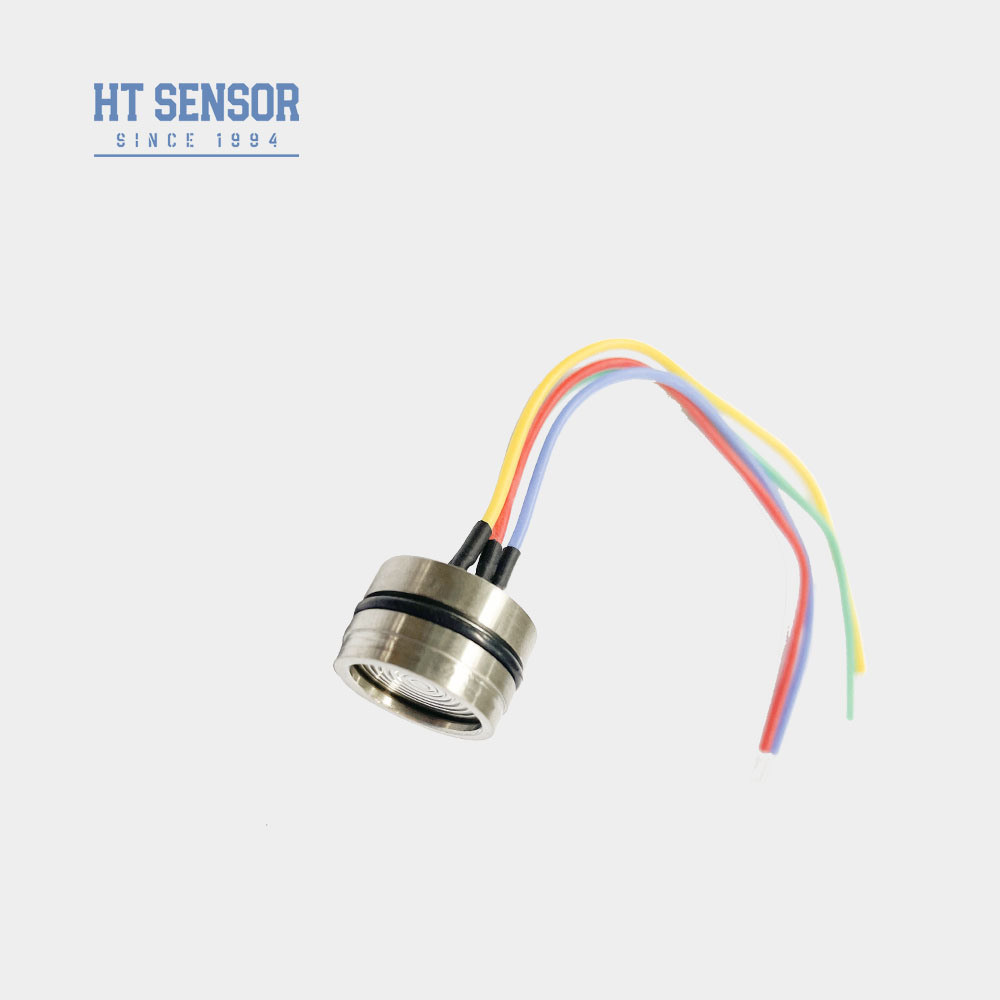

HT19 Силициевый пиезорезистивный датчик давления из нержавеющей стали с 4 проволочными датчиками
Product Details
| Модель №.: | HT19F | Тип проводки: | Четырехпроводный |
|---|---|---|---|
| Измерительная среда: | Газ и жидкость | Индивидуальные: | OEM |
| Заполняющая среда: | Масло кремния | Долгосрочная стабильность: | 0.2%F.S/Year |
| Транспортный пакет: | коробка | Спецификация: | 19 мм |
| Торговая марка: | Хэнтонг | Источник: | Китай |
| Код HS: | 9026209090 | Для: | Диффузный силиконовый передатчик давления |
| Тип выходного сигнала: | Сигнал mv аналогового типа | Материал: | нержавеющая сталь |
| Выделить |
HT19 датчик давления из нержавеющей стали,4 проволочных пьезорезистивных датчиков уровня,Силиконовый датчик давления с гарантией |
||
Product Description
Описание продукта
HT19 Силиконовый пьезорезистивный датчик давления
Введение:
HT19 представляет собой кремниевый пьезорезистивный датчик давления с высокостабильным диффузным кремниевым датчиком в ядре.Передача давления измеряемой среды к кремниевой диафрагме через изоляционную диафрагму и кремниевое масло, обеспечивает точное и надежное измерение давления жидкости и газа.датчик широко используется в таких сложных приложениях, как воздушные компрессоры и системы охлаждения.
Характеристики продукта:1Используя передовые технологии и корпус из нержавеющей стали 316L, наряду с материалы, такие как титан и Hastelloy для диафрагмы
2Использование толстопленочных цепей для компенсации температуры и нулевой точки коррекция
3.исключительная надежность, повторяемость и стабильность
Заявления:
1. Подходит для измерения давления не коррозионных газов и жидкостей с 316L совместимость из нержавеющей стали
2Применяется в различных промышленных процессах, включая нефтедобычу, химию, металлургию, энергетику и гидрологию.
3Используется в морской и авиационной промышленности.
4Подходит для гидравлических и пневматических систем управления
5. Используется в процессах управления
Электрическая производительность:
1.Силовой источник: ≤2mA DC (типичный 1,5mA DC)
2.Импеданс ввода:3KΩ~6KΩ
3Выходное сопротивление:2.5KΩ~6KΩ
4Электрическое соединение: позолоченные коварные булавки или 100 мм высокотемпературные провода.
| Параметры работы: | |||||
| Диапазон | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPaS,100MPaS | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выход на расстояние | ≤ 20 КПа | 50±10 | 50±30 | mV | |
| ≥ 35 кПа | 100±10 | 100±30 | mV | ||
| Ошибка температуры - нулевая | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Время ошибки температуры | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.5 | ± 1 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | ||
| ≥ 35 кПа | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | Возьмите меньшее значение между 3 раз полной шкалы или 120MPa | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловое кольцо или фторное кольцо | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | около 20 г. | ||||
| Параметры испытываются в следующих условиях: 1,5mA @ 25°C | |||||
| Конструкция | |
| тип 1 | |
| тип 2 | |
| Электрическое соединение и компенсация |
|
|
| Примеры отбора |
| Советы по заказу |
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
| Вопросы и ответы |
.
.
