HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло

HT-IQT-B Diffused Silicon Pressure Sensor High Temperature Water Oil Pressure Sensor
HT-IQT-B Diffused Silicon Pressure Sensor High Temperature Water Oil Pressure Sensor
HT-IQT-B Diffused Silicon Pressure Sensor High Temperature Water Oil Pressure Sensor HT-IQT-B Diffused Silicon Pressure Sensor High Temperature Water Oil Pressure Sensor
Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT SENSOR
Сертификация: CE,RoHs,ISO9001
Номер модели: HT-IQT-B
Количество мин заказа: 1
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Западное соединение, L/C, T/T
Поставка способности: 5000 шт/месяц
Лучшая цена Контакт
Подробная информация
Модель No.: HT-IQT-B Диапазон: 0-35kpa~3.5Mpa
Тип проводки: Позолоченные коварные булавки Среднее измерение: АИР и жидкая вода и масло
на заказ: на заказ Нить: 500,4 мм
Выпуск: сигнал mv Сила: 1.5mA
Спецификация: 500,4 мм Тип: Датчик диффузного кремниевого давления
Тип выходного сигнала: Аналогичный Материал: 316L из нержавеющей стали
Выделить:

Датчик давления диффузного кремния HT-IQT-B

,

Датчик давления кремниевого диффузного масла в воде

,

Датчик давления воды и масла высокой температуры

Характер продукции

HT-IQT-B Диффузный кремниевый датчик давления для высокотемпературной воды или масла

HT-IQT-BПиезорезистивСиликоновый датчик давления

Введение диффузного кремниевого датчика давления:

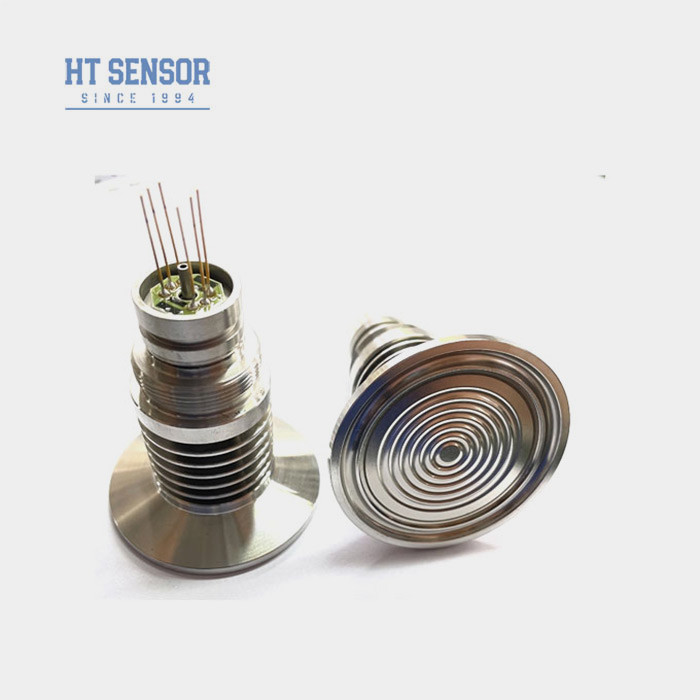

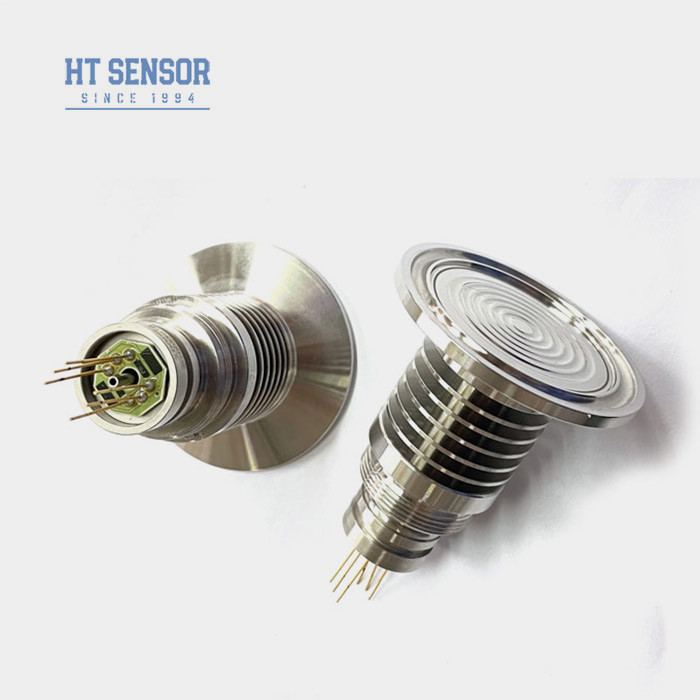

HT - IQT - B силиконовый датчик давления представляет собой своего рода встроенную диафрагму. Давление передавалось на чувствительный чип через диафрагму из нержавеющей стали и запечатанное силиконовое масло.Чип датчика преобразует давление в обнаруживаемый милливольтовый электрический сигналТаким образом, мы можем интуитивно наблюдать значение давления измеряемой среды.высокотемпературный средний эффект измерения хорошГолая плоская диафрагма легко очищается и хорошо влияет на измерение вязких сред. Применяется в пищевой, медицинской и других отраслях промышленности.

HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло 0
HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло 1
HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло 2


Характеристики продуктаиз диффузного кремниевого датчика давления:
  1. Опаковка из нержавеющей стали 316L.
  2. Компенсация температуры и коррекция нулевой точки через толстую пленку.
  3. Структура высокотемпературной плавки диафрагмы для легкой очистки.
Заявленияиз диффузного кремниевого датчика давления:
  1. Подходит для измерения давления не коррозионных газов и жидкостей с 316Lсовместимость нержавеющей стали.
  2. Пищевая и напитковая промышленность.
  3. Промышленный процесс управления.
Электрическая производительностьиз диффузного кремниевого датчика давления:
  1. Силовое питание: ≤2mA DC (0,4-1,5mA DC).
  2. Импеданс ввода: 2,5KΩ~6KΩ.
  3. Импеданс выхода: 2,5KΩ ~ 6KΩ.
  4. Электрическое соединение: позолоченные шпильки Ковара или 100 мм высокотемпературные провода.
Параметры производительностииз диффузного кремниевого датчика давления:
Диапазон измерений Диаметр ((G) 35 кПа, 100 кПа, 200 кПа, 350 кПа, 1000 кПа, 2000 кПа
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500 KPaS
Тип Макс Единица
Нелинейность ±0.15 ±0.3 % F.S
Повторяемость 0.05 0.1 % F.S
Гистерез 0.05 0.1 % F.S
Нулевой выход 0±1 0±2 mV
Выпуск в полном объеме ≤ 20 КПа 50±10 50±30 mV
≥ 35 кПа 100±10 100±30 mV
Нулевая смещение Temp. Дрейф ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Полномасштабная температура. Дрейф. ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.5 ± 1 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка Возьмите меньшее значение между 3 раз полной шкалы или 120MPa
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 % Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловый или фторный каучук
Заполнительная среда Кремниевое масло
Вес ~ 220 г
Параметры испытываются в следующих условиях: 1,5mA @ 25°C
Конструкция
Размер
HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло 3



Электрическое соединение и компенсация
HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло 4
Примеры отбора
HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло 5
Советы по заказу
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измерительная среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
Компания
HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло 6HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло 7HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло 8HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло 9
HT-IQT-B Диффузный датчик давления кремния высокотемпературный датчик давления воды на масло 10
FQA
1Вопрос: Какие особенности у ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2.Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукцию к конкретным потребностям. Мы предоставляем услуги OEM и ODM
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
.
4.Q: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5Вопрос: Какая цена на продукцию?
A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.
6Вопрос: Какова гарантия на вашу продукцию?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные услуги будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
