Силиконовый пьезорезистивный датчик давления диафрагмы датчик давления с приставкой подключения
Product Details
| Модель №.: | HT26V | Тип выходного сигнала: | Аналоговый 10 мв/Вт |
|---|---|---|---|
| Власть: | 5-10 В постоянного тока | Материал: | Нержавеющая сталь |
| Тип потока: | Нет | Измерительная среда: | Газ и жидкость |
| Диапазон: | 19 мм | Высокий: | OEM |
| Транспортный пакет: | коробка | Источник: | Китай |
| Тип: | Силиконовый датчик давления | Кастомизация: | Доступно | Индивидуальный запрос |
| Выделить |
Силиконовый пьезорезистивный датчик давления 5 В,Датчик давления на кремниевой диафрагме 5 В,Датчик давления диафрагмы с подключением |
||
Product Description

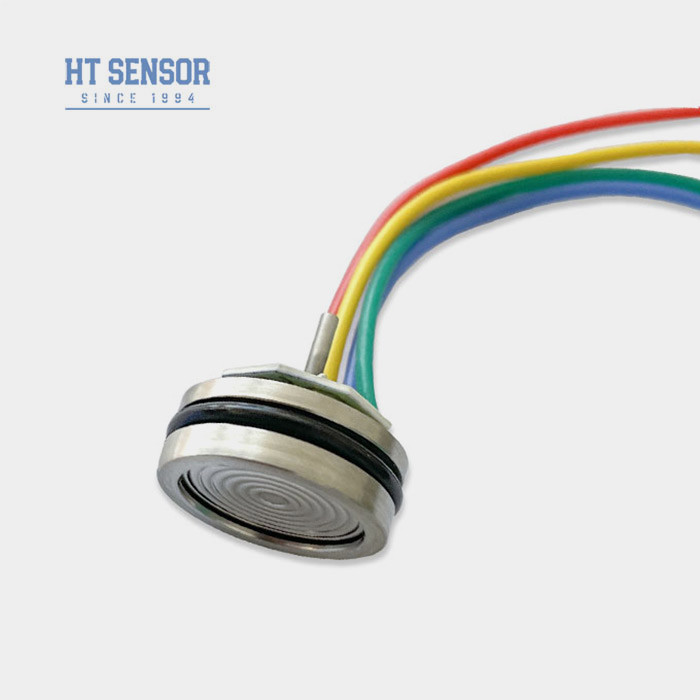

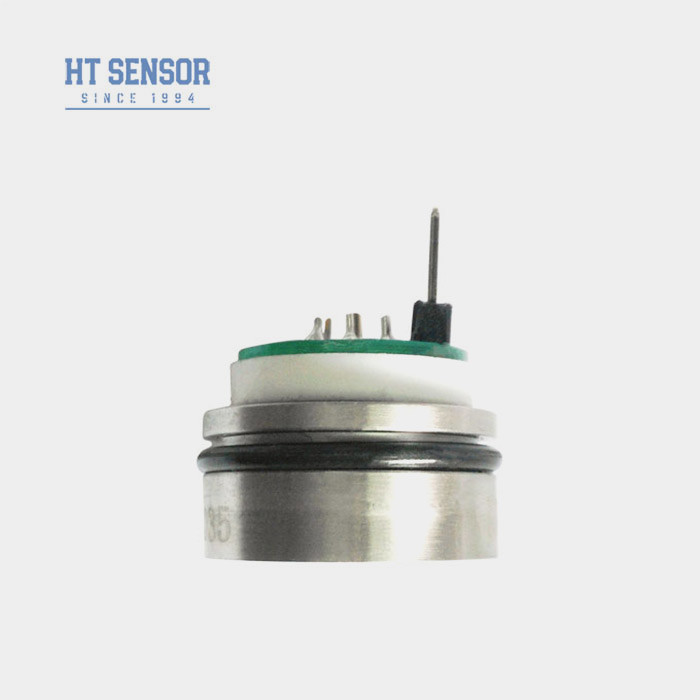

Hengtong HT26V 5V Силиконовый датчик давления с подключением к штифту
HT26V Силиконовый пьезорезистивный датчик давления
Введение кремниевого датчика давления:
HT26V - это пьезорезистивный кремниевый датчик давления с высокостабильным диффузным кристаллическим элементом кремния в его ядре.Разница давления измеряемой среды передается к кремниевой диафрагме через изоляционную диафрагму 316L и герметичное кремниевое масло.. Конструкция на заказ изготовлена из обычного диаметра 19 мм, высоко настраиваемые, части из нержавеющей стали могут быть такими же низкими, как 7 мм. 5-10V постоянное напряжение питания, выход регулярный.Датчик давления HT26V оснащен O-кольцом для герметизации давления и легкой установки.
- Постоянное напряжение подачи и вывода стандартных сигналов
- Высокая надежность и отличная стабильность
- В высота 7 мм, различные структуры могут быть настроены
- Применяется в различных промышленных процессах, включая нефтедобычу, химию, металлургию, энергетику и гидрологию.
- Используется в морской и авиационной промышленности
- Подходит для гидравлических и пневматических систем управления
- Используется в приложениях управления процессом
- Силовое питание: ≤10VDC
- Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
- Импеданс ввода:4KΩ~20KΩ
- Импеданс выхода:2.5KΩ~6KΩ
- Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты и соединители для штифтов.
| Параметры производительностииз кремниевого датчика давления: | |||||
| Диапазон измерений | Диаметр ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Абсолютное (А) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Запечатанный (S) | 3500KPaS,7MPaS,10MPaS | ||||
| Тип | Макс | Единица | |||
| Нелинейность | ±0.15 | ±0.3 | % F.S | ||
| Повторяемость | 0.05 | 0.1 | % F.S | ||
| Гистерез | 0.05 | 0.1 | % F.S | ||
| Нулевой выход | 0±1 | 0±2 | mV | ||
| Выпуск в полном объеме | ≤ 20 КПа | 50±1 | 50±2 | mV | |
| ≥ 35 кПа | 100±1 | 100±2 | mV | ||
| Нулевая смещение Temp. Дрейф | ≤ 20 КПа | ± 1 | ±2.5 | % F.S | |
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | ||
| Полномасштабная температура. Дрейф. | ≤ 20 КПа | ± 1 | ±2 | % F.S | |
| ≥ 35 кПа | ±0.8 | ±1.5 | % F.S | ||
| Компенсированный временный. | ≤ 20 КПа | 0 ~ 50 | oC | ||
| ≥ 35 кПа | 0 ~ 70 | oC | |||
| Операционная температура | -20~80 | oC | |||
| Температура хранения | -40 ~ 125 | oC | |||
| Допустимая перегрузка | 3 раза больше, чем в полной шкале. | ||||
| Давление взрыва | Пять раз больше, чем в полной шкале. | ||||
| Долгосрочная стабильность | 0.2 % | Ф.С. / Год | |||
| Материал диафрагмы | 316L | ||||
| Сопротивление изоляции | ≥ 200MΩ 100VDC | ||||
| Вибрация | Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz | ||||
| Шок | 100 г, 11 мс. | ||||
| Время ответа | ≤ 1 мс | ||||
| О-кольцо печать | Нитриловый или фторный каучук | ||||
| Заполнительная среда | Кремниевое масло | ||||
| Вес | ~ 25 г | ||||
| Параметры испытываются в следующих условиях: постоянное напряжение 10 В и температура окружающей среды 25 °C. | |||||
| Конструкция | |
| Трубка давления < 3,5 МПаС |
|
| Нормально ≥ 3,5 МПаС < 40 МПаС |
|
| Электрическое соединение и компенсация |
|
| Примеры отбора |
| Советы по заказу |
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
