Силиконовый пьезорезистивный датчик давления диафрагмы 5 В

5V Silicon Piezoresistive Pressure Sensor Diaphragm Pressure Sensor With Pin Connect
5V Silicon Piezoresistive Pressure Sensor Diaphragm Pressure Sensor With Pin Connect
5V Silicon Piezoresistive Pressure Sensor Diaphragm Pressure Sensor With Pin Connect 5V Silicon Piezoresistive Pressure Sensor Diaphragm Pressure Sensor With Pin Connect
Основная информация
Место происхождения: Баоджи, Китай.
Фирменное наименование: HT SENSOR
Сертификация: CE,RoHs,ISO9001
Номер модели: HT26V
Количество мин заказа: 1
Цена: negotiable
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 5-8 рабочих дней
Условия оплаты: Западное соединение, L/C, T/T
Поставка способности: 5000 шт/месяц
Лучшая цена Контакт
Подробная информация
Модель No.: HT26V Тип выходного сигнала: Аналоговый 10 мв/Вт
Сила: 5-10vdc Материал: Нержавеющая сталь
Тип нити: Нет, нет. Среднее измерение: газ и жидкость
Dia: 19mm Высокий: OEM
Транспортный пакет: Картон Производство: КНР
Тип: Датчик давления кремния Конфигурация: Доступно.
Выделить:

Силиконовый пьезорезистивный датчик давления 5 В

,

Датчик давления на кремниевой диафрагме 5 В

,

Датчик давления диафрагмы с подключением

Характер продукции

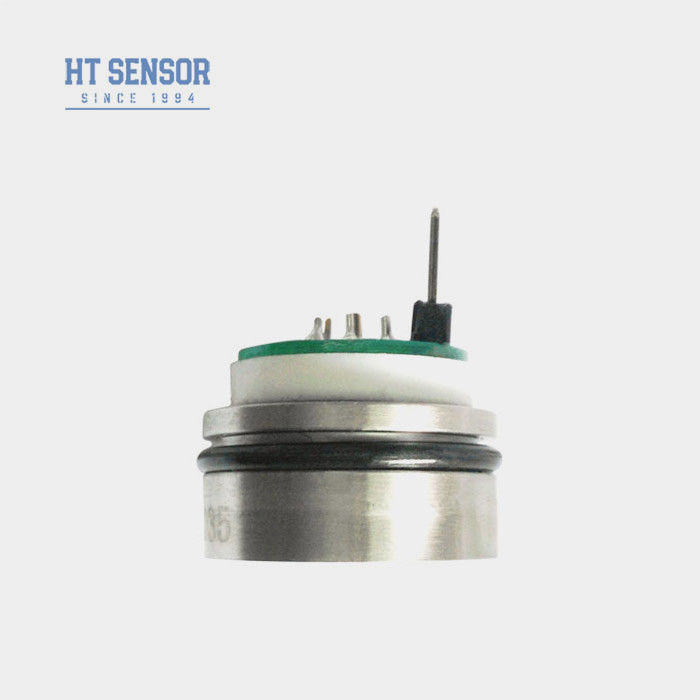

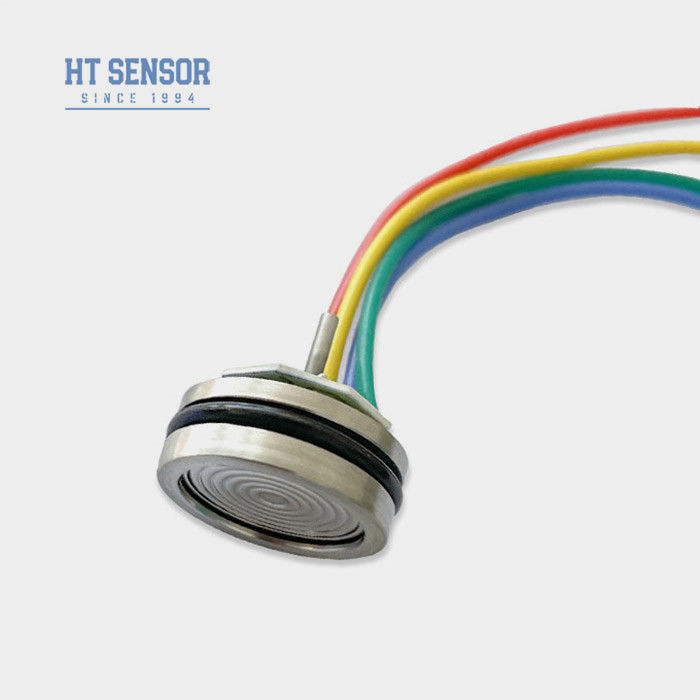

Hengtong HT26V 5V Силиконовый датчик давления с подключением к штифту

Силиконовый пьезорезистивный датчик давления диафрагмы 5 В 0

HT26V Силиконовый пьезорезистивный датчик давления

Введение кремниевого датчика давления:


HT26V - это пьезорезистивный кремниевый датчик давления с высокостабильным диффузным кристаллическим элементом кремния в его ядре.Разница давления измеряемой среды передается к кремниевой диафрагме через изоляционную диафрагму 316L и герметичное кремниевое масло.. Конструкция на заказ изготовлена из обычного диаметра 19 мм, высоко настраиваемые, части из нержавеющей стали могут быть такими же низкими, как 7 мм. 5-10V постоянное напряжение питания, выход регулярный.Датчик давления HT26V оснащен O-кольцом для герметизации давления и легкой установки.

Силиконовый пьезорезистивный датчик давления диафрагмы 5 В 1
Силиконовый пьезорезистивный датчик давления диафрагмы 5 В 2
Силиконовый пьезорезистивный датчик давления диафрагмы 5 В 3
Характеристики продуктаиз кремниевого датчика давления:
  1. Постоянное напряжение подачи и вывода стандартных сигналов
  2. Высокая надежность и отличная стабильность
  3. В высота 7 мм, различные структуры могут быть настроены
Заявленияиз кремниевого датчика давления:
  1. Применяется в различных промышленных процессах, включая нефтедобычу, химию, металлургию, энергетику и гидрологию.
  2. Используется в морской и авиационной промышленности
  3. Подходит для гидравлических и пневматических систем управления
  4. Используется в приложениях управления процессом
Электрическая производительностьиз кремниевого датчика давления:
  1. Силовое питание: ≤10VDC
  2. Выходное напряжение общего режима: 50% от входящего напряжения (типичное)
  3. Импеданс ввода:4KΩ~20KΩ
  4. Импеданс выхода:2.5KΩ~6KΩ
  5. Электрическое соединение: 100 мм высокотемпературный провод, кабель ленты и соединители для штифтов.
Параметры производительностииз кремниевого датчика давления:
Диапазон измерений Диаметр ((G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Абсолютное (А) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Запечатанный (S) 3500KPaS,7MPaS,10MPaS
Тип Макс Единица
Нелинейность ±0.15 ±0.3 % F.S
Повторяемость 0.05 0.1 % F.S
Гистерез 0.05 0.1 % F.S
Нулевой выход 0±1 0±2 mV
Выпуск в полном объеме ≤ 20 КПа 50±1 50±2 mV
≥ 35 кПа 100±1 100±2 mV
Нулевая смещение Temp. Дрейф ≤ 20 КПа ± 1 ±2.5 % F.S
≥ 35 кПа ±0.8 ±1.5 % F.S
Полномасштабная температура. Дрейф. ≤ 20 КПа ± 1 ±2 % F.S
≥ 35 кПа ±0.8 ±1.5 % F.S
Компенсированный временный. ≤ 20 КПа 0 ~ 50 oC
≥ 35 кПа 0 ~ 70 oC
Операционная температура -20~80 oC
Температура хранения -40 ~ 125 oC
Допустимая перегрузка 3 раза больше, чем в полной шкале.
Давление взрыва Пять раз больше, чем в полной шкале.
Долгосрочная стабильность 0.2 % Ф.С. / Год
Материал диафрагмы 316L
Сопротивление изоляции ≥ 200MΩ 100VDC
Вибрация Никаких изменений при условиях 10gRMS, от 20 Hz до 2000 Hz
Шок 100 г, 11 мс.
Время ответа ≤ 1 мс
О-кольцо печать Нитриловый или фторный каучук
Заполнительная среда Кремниевое масло
Вес ~ 25 г
Параметры испытываются в следующих условиях: постоянное напряжение 10 В и температура окружающей среды 25 °C.
Конструкция
Трубка давления
< 3,5 МПаС		 Силиконовый пьезорезистивный датчик давления диафрагмы 5 В 4
Нормально
≥ 3,5 МПаС
< 40 МПаС		 Силиконовый пьезорезистивный датчик давления диафрагмы 5 В 5

Электрическое соединение и компенсация
Силиконовый пьезорезистивный датчик давления диафрагмы 5 В 6
Примеры отбора
Силиконовый пьезорезистивный датчик давления диафрагмы 5 В 7
Советы по заказу
1. Обратите внимание на соответствие между размером ядра и корпуса передатчика во время сборки для достижения
требуемая герметичность
2Во время сборки корпуса убедитесь, что он выровнен вертикально и применяйте равномерное давление, чтобы избежать заторможения или повреждения компенсационной пластины.
3Если измеряемая среда не совместима с диафрагмой ядра и корпусным материалом (316L), при заказе следует предоставить специальные инструкции.
4Избегайте нажимания на диафрагму датчика руками или острыми предметами, чтобы предотвратить повреждение ядра из-за деформации диафрагмы или прокола.
5. Держите порты давления в ядре измерения давления открытыми для атмосферы и предотвратите попадание воды, водяного пара или коррозионных сред в камеру отрицательного давления ядра.
6Если есть какие-либо изменения в проводах штифтов, следуйте этикетке на фактическом ядре для справки.
FQA
1Вопрос: Какие особенности у ваших датчиков давления?
Ответ: высокая точность, долговечность и отличные характеристики.
2.Q: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут настроить продукцию на конкретные потребности. Мы предоставляем услуги OEM и ODM
3Вопрос: Какова ваша производственная мощность?
А: Наши производственные мощности могут производить до 30 000 датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупных заказов.рекомендуется связаться с нашей командой по продажам заранее, чтобы обеспечить плавное производство и расписание доставки
.
4.Q: Каков типичный срок доставки?
Ответ: 5-8 рабочих дней для стандартных моделей.
5Вопрос: Какая цена на продукцию?
A: Конкурентное ценообразование с скидками для оптовых заказов или долгосрочных партнеров
.
6Вопрос: Какова гарантия на вашу продукцию?
О: Наше гарантийное время составляет 24 месяца после отгрузки, и наши послепродажные службы будут отвечать на ваши вопросы в течение 24 часов, дистанционное обучение по сети ПК всегда доступно.
