Датчик давления Hengtong 4-20 мА с различными выходами, маслонаполненный пьезорезистивный преобразователь давления
Product Details
| Модель №: | BP93420-IB | Долгосрочная стабильность: | +-0,2% Ф.С./Год ((Тип.) |
|---|---|---|---|
| Тип давления: | Измерительное давление, абсолютное давление, герметическое давление | Транспортная упаковка: | Стандартная упаковка для экспорта с картонной коробкой |
| Спецификация: | Силиконовый датчик давления | Торговая марка: | HTсенсор |
| Происхождение: | Китай | степень точности: | 0.5g |
| Диапазон давления: | 0kpa~10kpa...100MPa | Рейтинг ИС: | IP65 |
| Выделить |
4-20mA oil-filled pressure transmitter,piezoresistive pressure sensor transmitter,diverse output pressure sensor |
||
Product Description
Описание продукта датчика давления Hengtong 4-20 мА с различными выходами, заполненного маслом, пьезорезистивного датчика давления

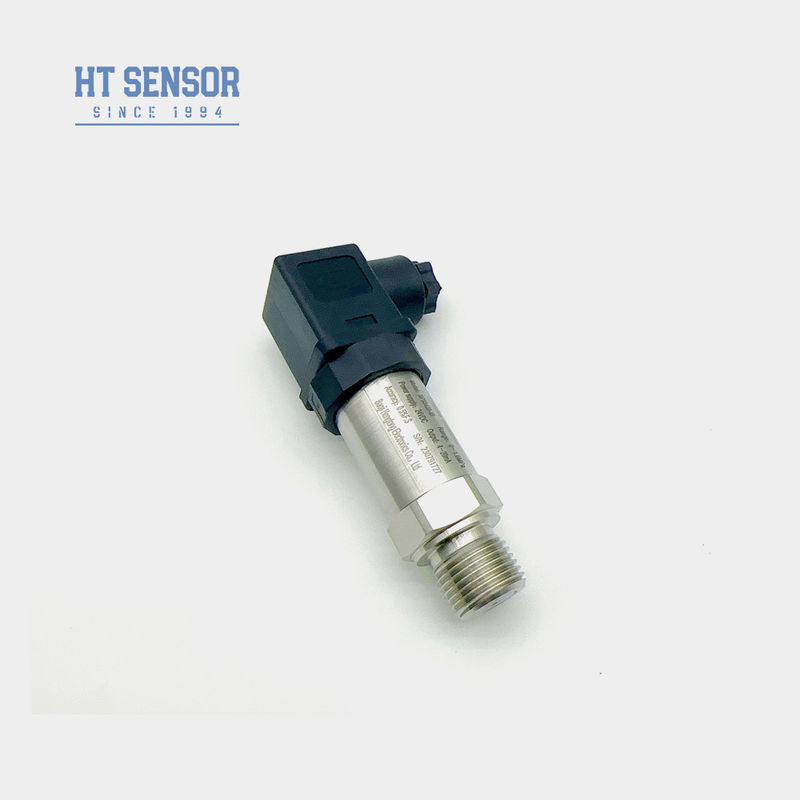

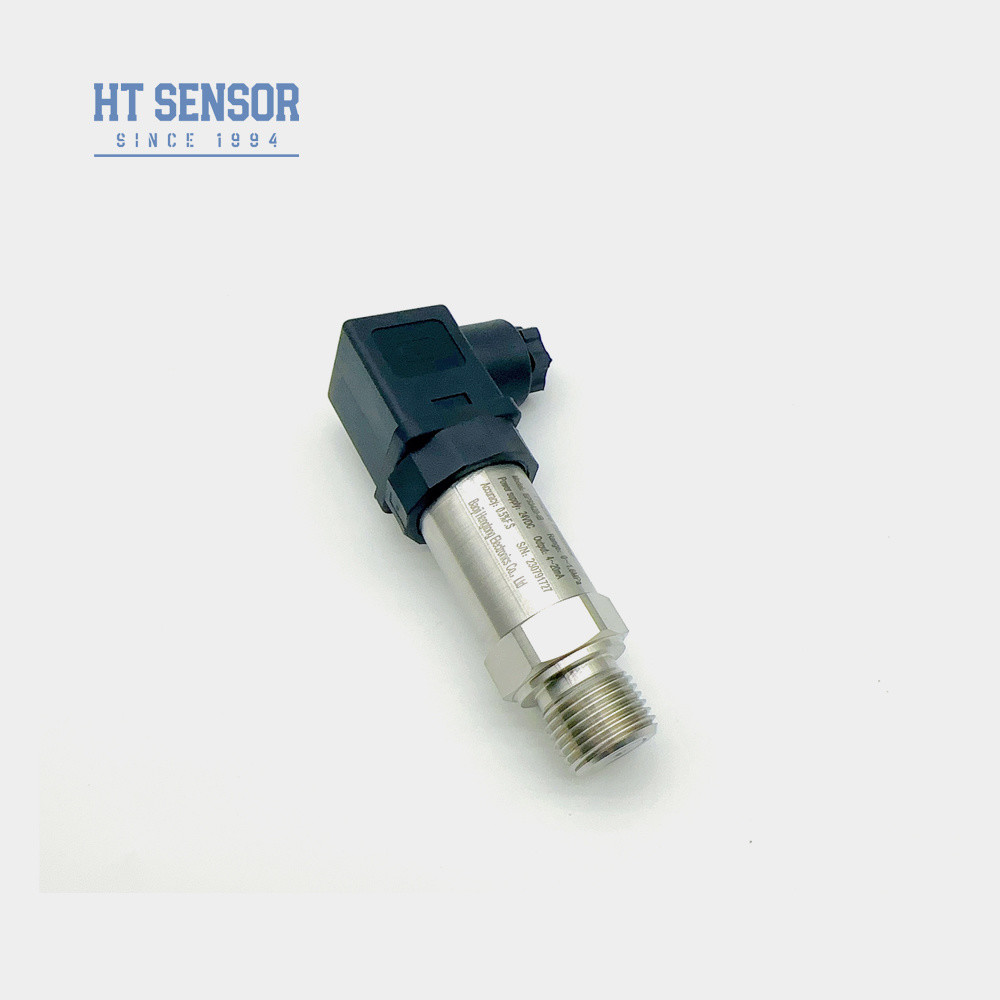

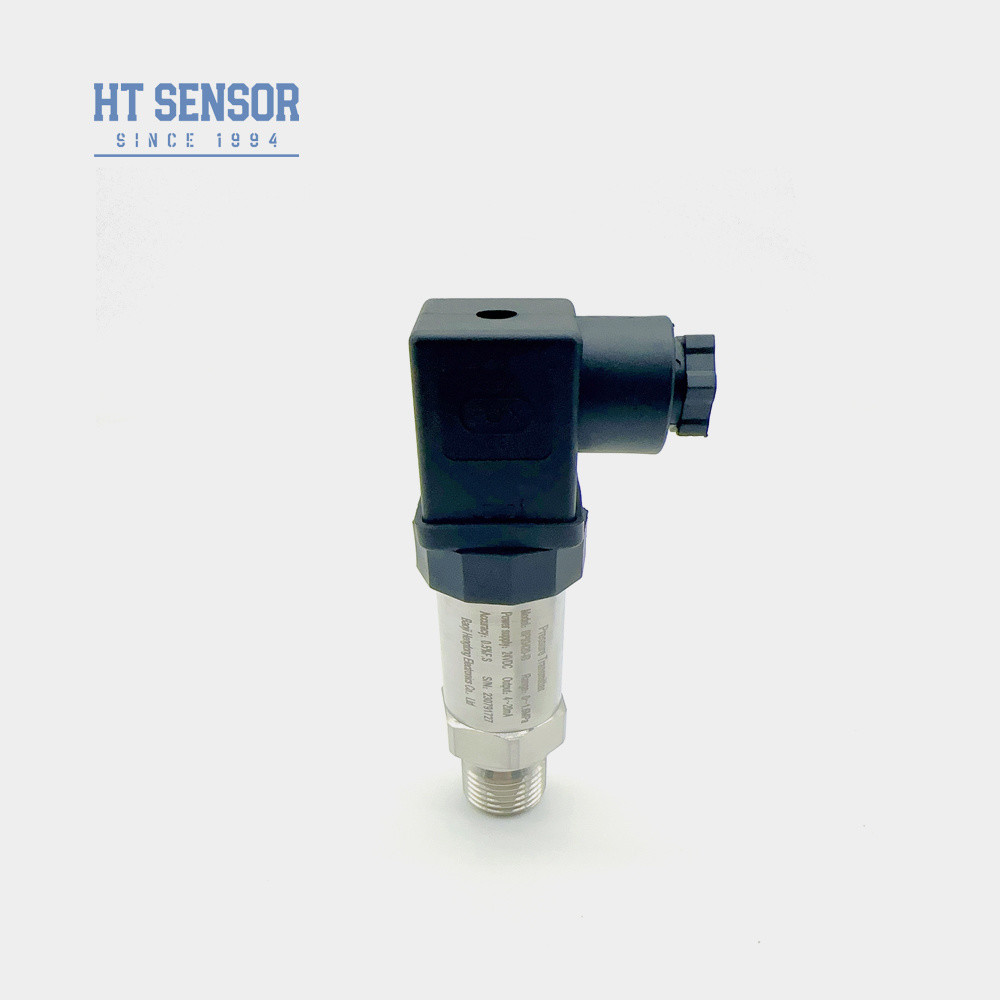

Преобразователь давления BP93420IB
Введение:
Преобразователь давления BP93420IB использует изоляцию из диффузионного кремния серии HT маслозаполненный сердечник в качестве измерительного элемента сигнала. Схема обработки сигнала расположена внутри корпуса из нержавеющей стали, преобразуя сигнал датчика в стандартный выходной сигнал. Продукт прошел строгие испытания и старение скрининг компонентов, полуфабрикатов и готовой продукции, обеспечивая стабильную и надежную работу.
Особенности продукта:
1. Широкий диапазон измерений, конструкция из нержавеющей стали, различные формы интерфейса давления
2. Компактный и легкий дизайн
3. Регулировка нуля и полной шкалы
4. Высокая точность, вся конструкция из нержавеющей стали
5. Регулируемые нуль и полная шкала
Применение:
1. Измерение давления некоррозионных газов и жидкостей с использованием нержавеющей стали 316L
2. Применяется в морской и авиационной промышленности
3. Используется в промышленных технологических процессах на месте, таких как нефтяная, химическая, металлургическая, энергетическая и гидрологическая отрасли.
4. Используется в гидравлических и пневматических системах управления
| Параметры производительности: | |
| Диапазон измерений | -100 кПа…0 кПа ~ 10 кПа…100 МПа |
| Тип давления | Манометрическое давление, абсолютное давление, герметичное давление |
| Перегрузка | ≤ 1,5 раза от номинального диапазона |
| Точность при 25ºC | ±0,25% (типичное значение) ±0,5% (максимальное значение) |
| Повторяемость | 0,1%FS |
| Гистерезис | 0,1%FS |
| Долгосрочная стабильность | ±0,1%F.S/год (типичное значение) ±0,2%F.S/год (максимальное значение) |
| Температурный дрейф нулевой точки | ±0,03%F.S/ºC(≤100 кПа) ±0,02%F.S/ºC(>100 кПа) |
| Температурный дрейф полной шкалы | ±0,03%F.S/ºC(≤100 кПа) ±0,02%F.S/ºC(>100 кПа) |
| Компенсационная температура | 0-70ºC(≤10 МПа, настраиваемая) |
| Рабочая температура | -20ºC~80ºC |
| Температура хранения | -40ºC~120ºC |
| Вибрация | 10 г, 55 Гц ~ 2 кГц |
| Материал корпуса | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Взрывозащищенность | Ex ia IIC T6 Ga |
| Степень защиты | IP65 |
| Уплотнительное кольцо | Фторкаучук |
| Вес | ~0,25 кг |

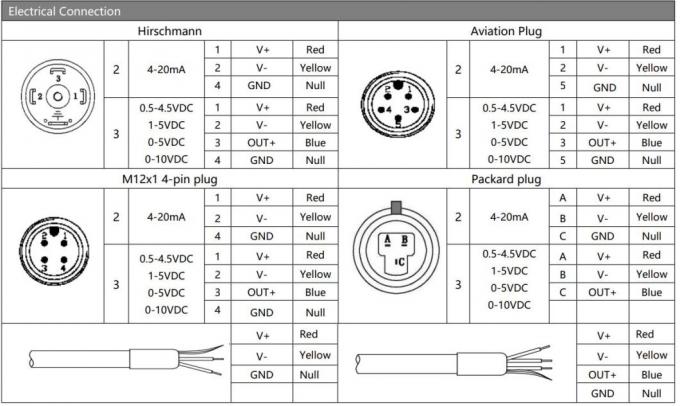

| Выходной сигнал | Напряжение питания | Тип выхода |
| 4~20 мА | 12~30 В постоянного тока | 2/3/4 провода |
| 0~10/20 мА | 3 провода |
|
| 0/1~5 В | ||
| 0/1~10 В | ||
| 0,5~4,5 В | 5 В постоянного тока |
| Советы по заказу |
2. При размещении заказа обратите внимание, что взрывозащищенные изделия не включают головки с цифровым дисплеем.
3. При заказе преобразователей с головкой дисплея ЖКД или светодиодного дисплея напряжение питания преобразователя не должно быть ниже 20 В постоянного тока.
4. Для обеспечения надежной работы продукта рекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и источника питания.
5. Длина кабеля по умолчанию составляет 1,5 м, доступна в трех материалах. Если не указано иное, он будет поставляться с полиэтиленовым кабелем. Если вам требуется другой материал кабеля, укажите это в заказе.
7. Для особых требований, таких как сильная вибрация, мгновенное ударное воздействие, сильные электромагнитные или радиочастотные помехи, сообщите об этом нашей компании и укажите их в заказе.

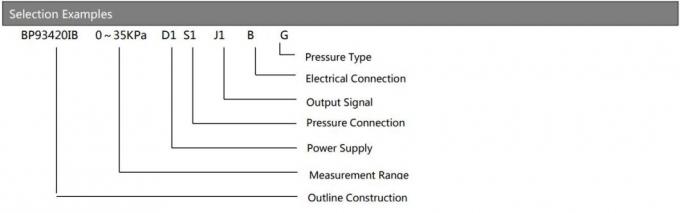

| Руководство по заказу | ||||||||
| BP93420XX | Преобразователь давления | |||||||
| Код | Общая конструкция | |||||||
| IB | Общий преобразователь давления | IX | Преобразователь давления с дисплеем | |||||
| IE | Ударопрочный авиационный преобразователь давления | IIC/III | Промышленный общий/преобразователь давления с дисплеем | |||||
| IF | Влагозащищенный преобразователь давления | IIE/IIIE | Общий/преобразователь давления с дисплеем | |||||
| IN | Специальный преобразователь давления для кондиционирования воздуха | |||||||
| IC | Высокотемпературный преобразователь давления | |||||||
| IQ1/IQ2 | Преобразователь давления с большой диафрагмой/высокой температурой | |||||||
| Диапазон измерений | -0,1. . .0~0,01...100 МПа | |||||||
| (0-X) кПа или МПа | X: Указывает фактический диапазон измерения | |||||||
| Код | Источник питания | |||||||
| D1 | 24 В постоянного тока | |||||||
| D2 | 5 В постоянного тока | |||||||
| D3 | Другое | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4~20 мА постоянного тока | S5 | 0~20 мА постоянного тока | |||||
| S2 | 1~5 В постоянного тока | S6 | 0~10 В постоянного тока | |||||
| S3 | 0~5 В постоянного тока | S7 | 0,5~4,5 В постоянного тока | |||||
| S4 | 0~10 мА постоянного тока | |||||||
| Код | Подключение давления | |||||||
| J1 | M20×1,5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Другое | |||||||
| Код | Электрическое соединение | |||||||
| B1 | Hirschmann | |||||||
| B2 | Штекер PG7 | |||||||
| B3 | Вывод герметичного кабеля | |||||||
| B4 | Промышленный корпус 2088 | |||||||
| B5 | Промышленный корпус 2088 с дисплеем | |||||||
| B6 | Другое | |||||||
| Код | Тип давления | |||||||
| G | Манометрическое давление | |||||||
| A | Абсолютное давление | |||||||
| S | Герметичное опорное давление | |||||||
FAQ:
1. В: Каковы особенности ваших преобразователей датчиков давления?
О: Высокая точность, долговечность и отличная производительность. Доступна настройка.
2. В: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукты для удовлетворения конкретных потребностей. Мы предоставляем услуги OEM и ODM.
3. В: Какова ваша производственная мощность?
О: Наши производственные мощности позволяют производить до 30 000 преобразователей датчиков давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов. Однако рекомендуется заранее связаться с нашей командой продаж, чтобы обеспечить бесперебойное производство и планирование поставок.
4. В: Каков типичный срок поставки?
О: 5~8 рабочих дней для стандартных моделей. Индивидуальные продукты могут отличаться.
5. В: Как оценивается продукция? Есть ли скидки?
О: Конкурентоспособные цены со скидками для оптовых заказов или долгосрочных партнеров.
6. В: Какова гарантия на вашу продукцию? И послепродажное обслуживание?
О: Наша гарантия составляет 24 месяца после отгрузки, а наша служба послепродажного обслуживания ответит на ваши вопросы в течение 24 часов, удаленная инструкция по сети ПК всегда доступна.
