Датчик давления пьезорезистивный OEM для гидравлических систем BP93420-IB Датчик давления
Product Details
| Модель №.: | BP93420-IB | Индивидуальные: | Индивидуальные |
|---|---|---|---|
| Рейтинг защиты: | IP65 | Долгосрочная стабильность: | +-0,2% Ф.С./Год ((Тип.) |
| Материал корпуса: | 304S.S 316L | Тип давления: | Измерительное давление, абсолютное давление, герметическое давление |
| Торговая марка: | HTсенсор | Источник: | Китай |
| Тип структуры: | Диффузный силиконовый передатчик давления | Измерительная среда: | Жидкость |
| Точность: | 0.5g | Диапазон давления: | 0kpa~10kpa...100MPa |
| Выделить |
Пьезорезистивный датчик гидравлического давления,OEM-преобразователь давления BP93420-IB,Датчик гидравлического давления с гарантией |
||
Product Description

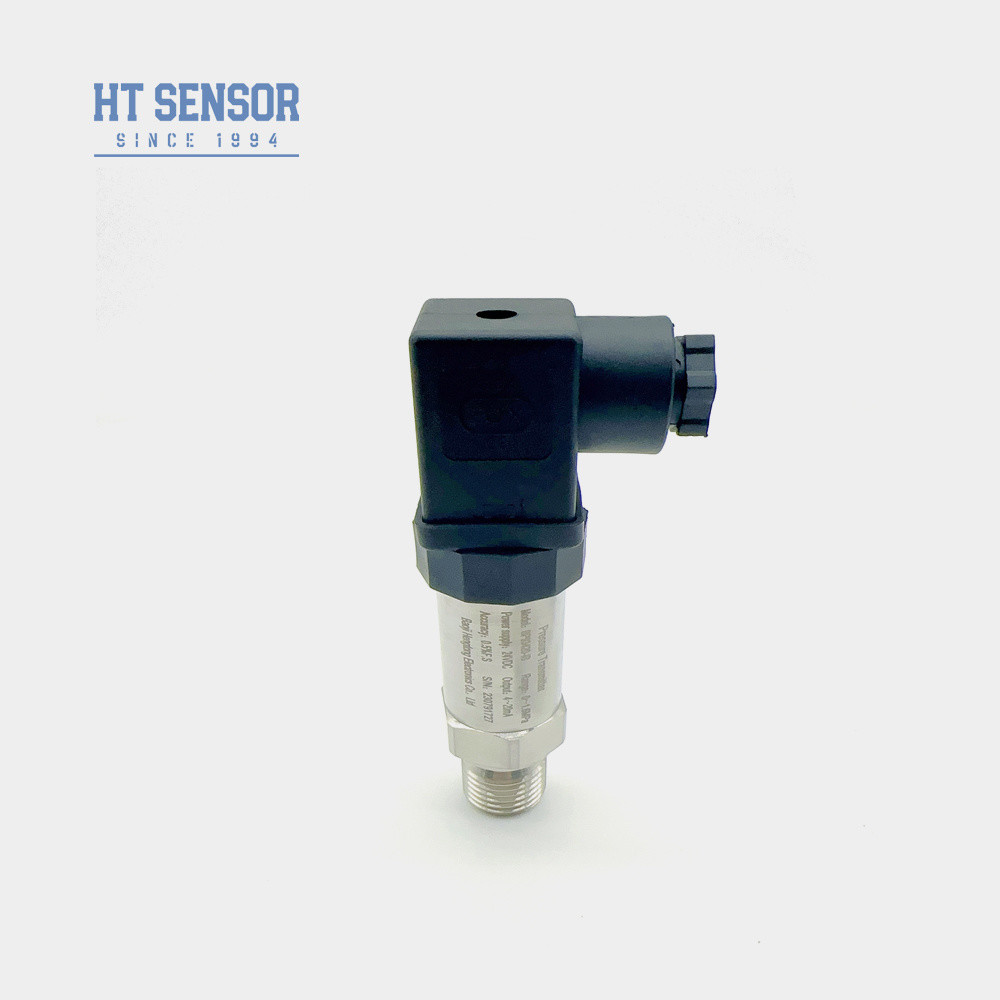

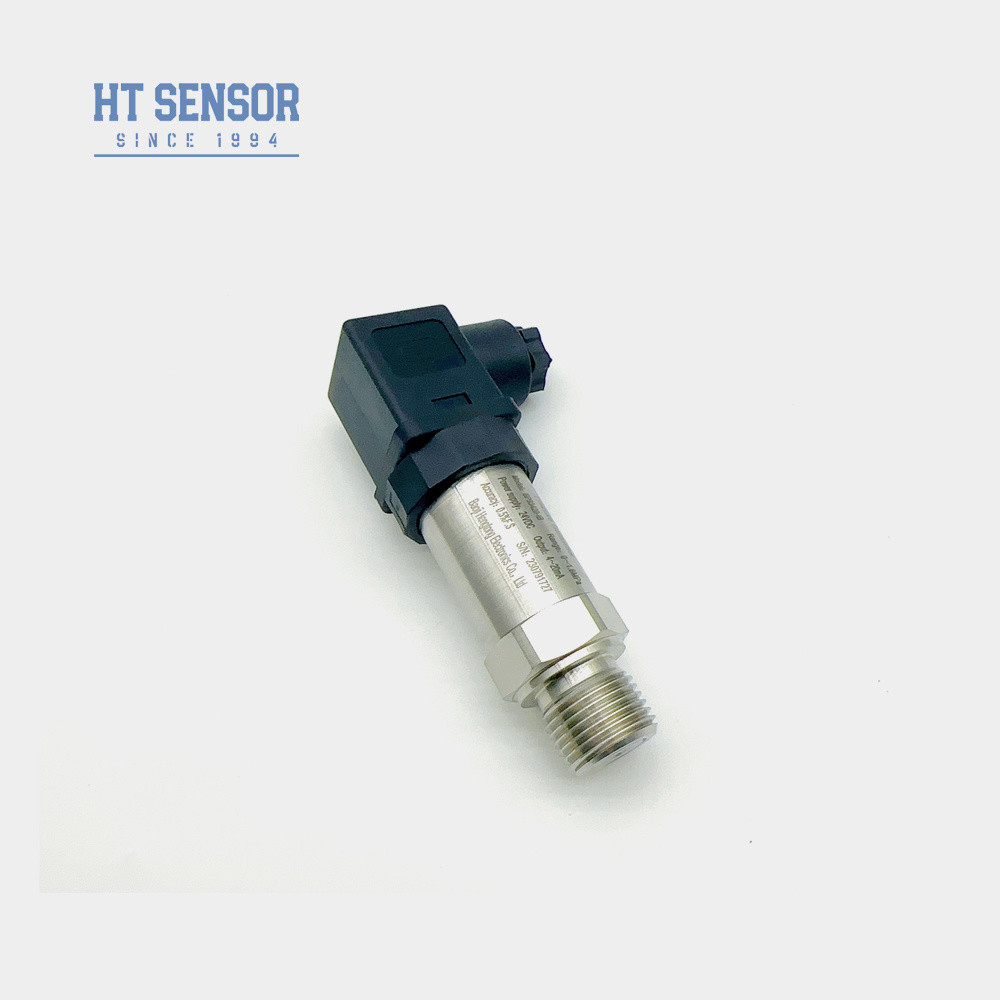

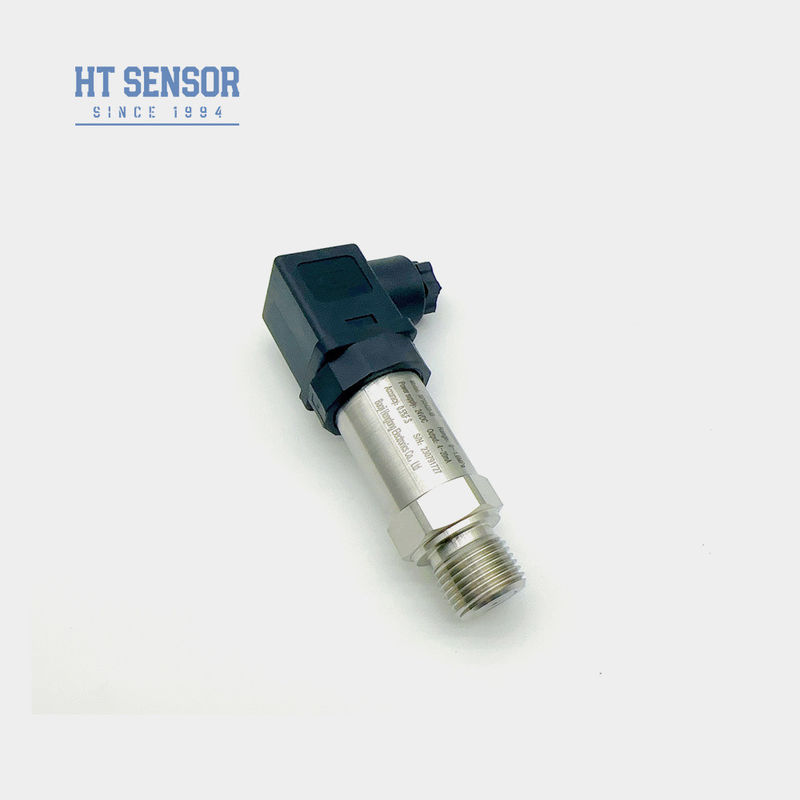

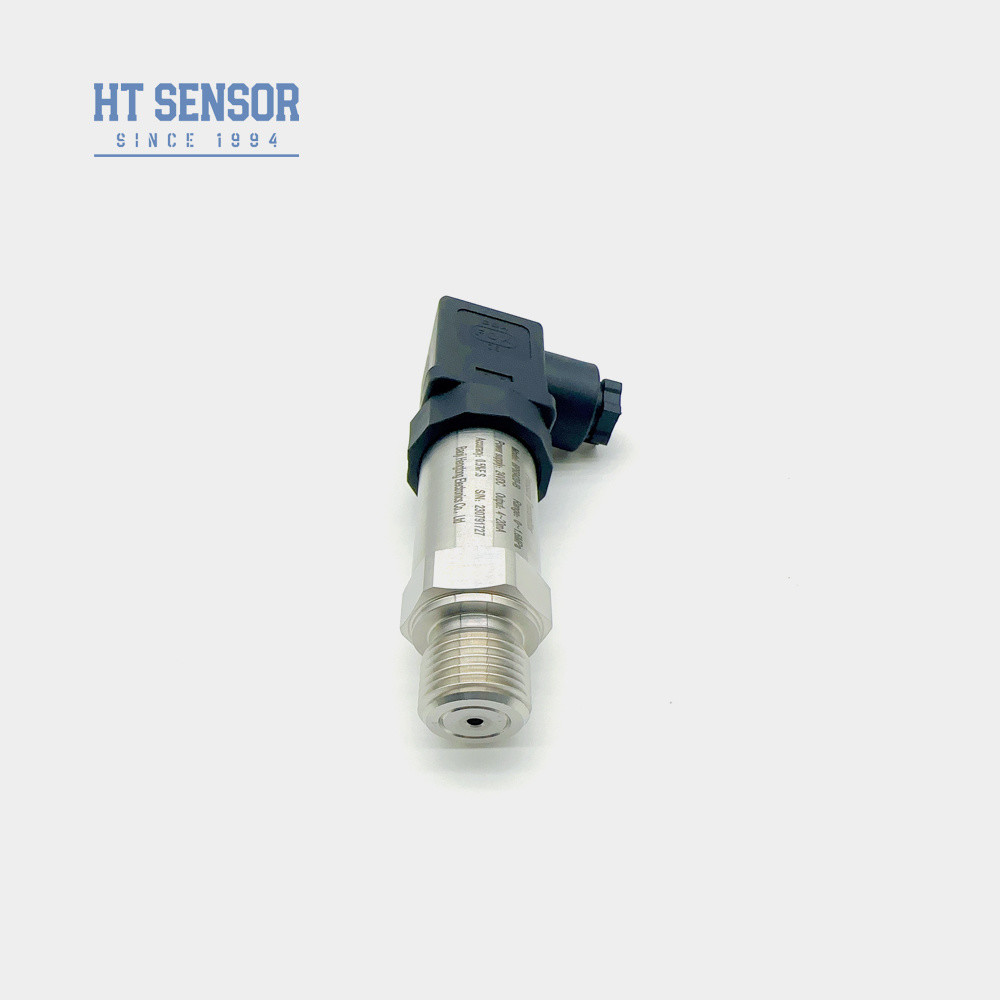

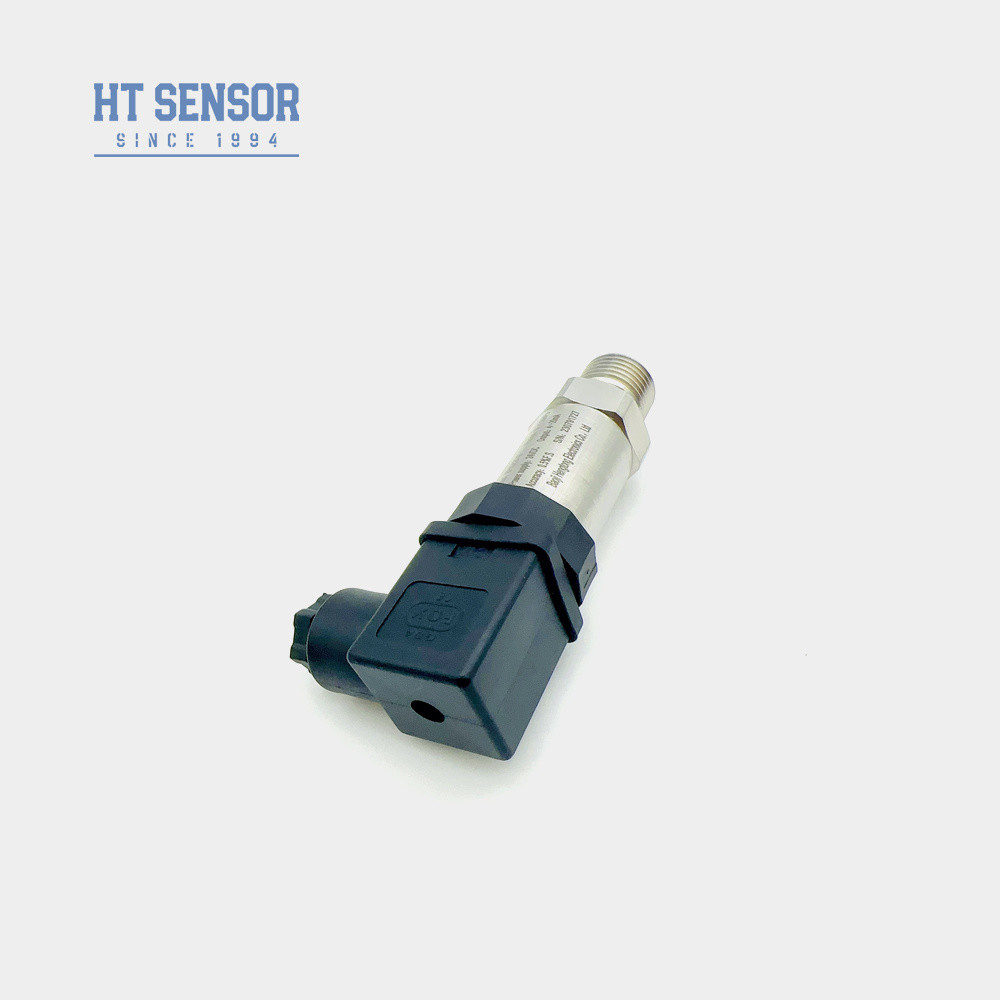

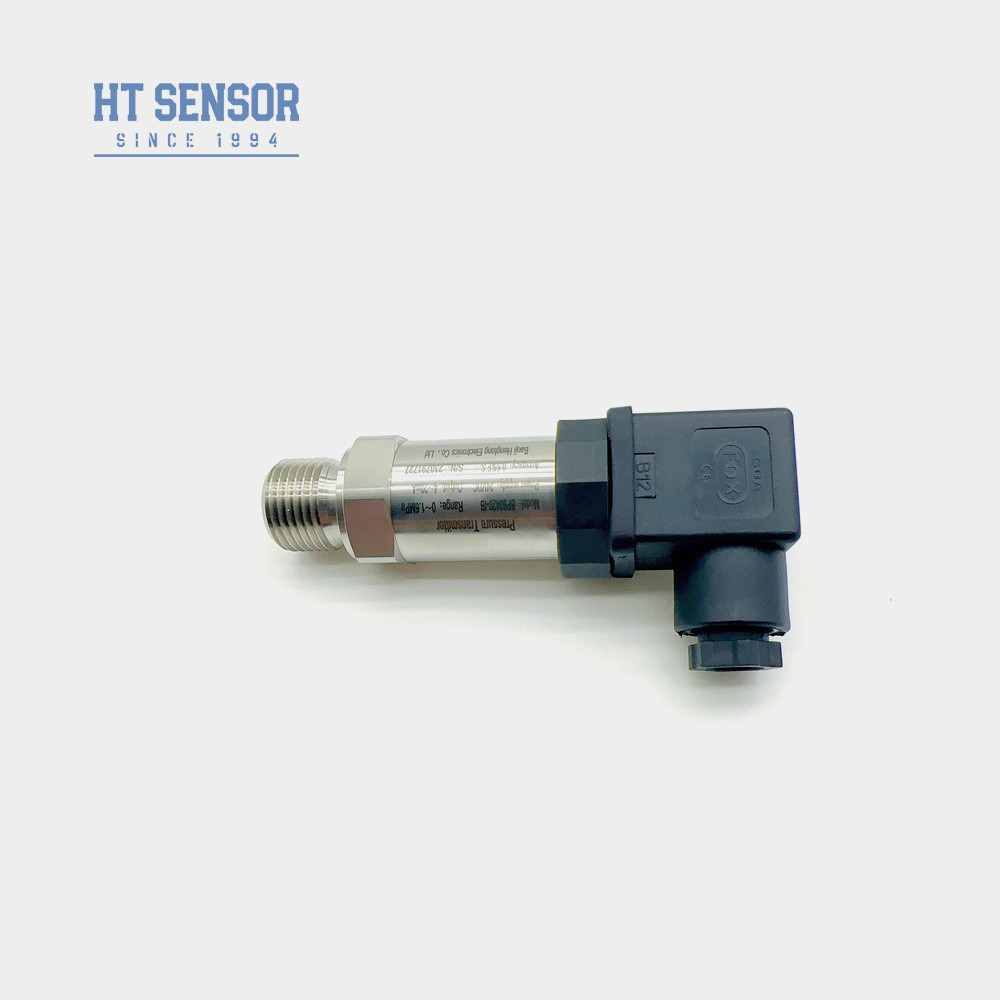

HT Датчик Пьезорезистивный OEM Гидравлический Преобразователь Давления BP93420-IB Описание продукта датчика давления
Преобразователь давления BP93420IB
Введение:
Преобразователь давления BP93420IB использует в качестве основного элемента измерения сигнала диффузионную кремниевую изолированную маслонаполненную измерительную ячейку серии HT. Схема обработки сигнала размещена внутри корпуса из нержавеющей стали, где она преобразует сигнал датчика в стандартизированный выходной сигнал. Все компоненты, узлы и готовая продукция проходят строгие испытания и процессы старения, обеспечивая стабильную и надежную работу.
Особенности продукта:
1. Широкий диапазон измерений с цельнонержавеющей конструкцией и универсальными вариантами интерфейса давления.
2. Компактный и легкий дизайн.
3. Независимая регулировка нуля и диапазона.
4. Высокая точность, достигаемая благодаря полностью интегрированной конструкции из нержавеющей стали.
5. Гибкая калибровка как нулевой точки, так и полной шкалы.
Применение:
1. Измерение давления некоррозионных газов и жидкостей с использованием нержавеющей стали 316L
2. Применяется в морской и авиационной промышленности
3. Используется в промышленных технологических процессах, таких как нефтяная, химическая, металлургическая, энергетическая и гидрологическая отрасли.
4. Используется в гидравлических и пневматических системах управления
| Параметры производительности: | |
| Диапазон измерений | -100 кПа…0 кПа ~ 10 кПа…100 МПа |
| Тип давления | Избыточное давление, абсолютное давление, герметичное давление |
| Перегрузка | ≤ 1,5 раза от номинального диапазона |
| Точность при 25ºC | ±0,25% (типичное) ±0,5% (максимальное) |
| Повторяемость | 0,1%FS |
| Гистерезис | 0,1%FS |
| Долгосрочная стабильность | ±0,1%F.S/год (типичное) ±0,2%F.S/год (максимальное) |
| Температурный дрейф нулевой точки | ±0,03%F.S/ºC(≤100 кПа) ±0,02%F.S/ºC(>100 кПа) |
| Температурный дрейф полной шкалы | ±0,03%F.S/ºC(≤100 кПа) ±0,02%F.S/ºC(>100 кПа) |
| Компенсационная температура | 0-70ºC(≤10 МПа, настраиваемая) |
| Рабочая температура | -20ºC~80ºC |
| Температура хранения | -40ºC~120ºC |
| Вибрация | 10g,55Hz ~ 2 кГц |
| Материал корпуса | 304,316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Взрывозащищенность | Ex ia IIC T6 Ga |
| Степень защиты | IP65 |
| Уплотнительное кольцо | Фторкаучук |
| Вес | ~0,125 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4~20 мА | 12~30 В постоянного тока | 2/3/4 провода |
| 0~10/20 мА | 3 провода |
|
| 0/1~5 В | ||
| 0/1~10 В | ||
| 0,5~4,5 В | 5 В постоянного тока |
| Советы по заказу |
1. Убедитесь, что измеряемая среда совместима со всеми смачиваемыми частями перед выбором продукта.
2. Обратите внимание: цифровые дисплеи не входят во взрывозащищенные варианты при заказе.
3. Для преобразователей, оснащенных ЖК-дисплеем или светодиодным дисплеем, напряжение питания должно быть не менее 20 В постоянного тока.
4. Для надежной работы продукта пользователям рекомендуется установить подходящую защиту от молнии на месте установки и убедиться, что как продукт, так и источник питания правильно заземлены.
5. Стандартное уплотнительное кольцо из фторкаучука рассчитано на температуры от -20ºC до 250ºC. Для рабочих температур ниже -20ºC следует выбрать уплотнительное кольцо из EPDM.
6. Стандартный кабель имеет длину 1,5 м и доступен в трех вариантах материала; полиэтилен поставляется, если не указано иное. Пожалуйста, укажите предпочтения по альтернативным материалам в заказе.
7. Пожалуйста, сообщите нашей компании и подробно опишите любые особые требования—такие как сильная вибрация, переходные процессы, сильные электромагнитные помехи или радиочастотные помехи—непосредственно в вашем заказе.
| Руководство по заказу | ||||||||
| BP93420XX | Преобразователь давления | |||||||
| Код | Общая конструкция | |||||||
| IB | Общий преобразователь давления | IX | Преобразователь давления с дисплеем | |||||
| IE | Ударопрочный авиационный преобразователь давления | IIC/III | Промышленный общий/преобразователь давления с дисплеем | |||||
| IF | Влагозащищенный преобразователь давления | IIE/IIIE | Общий/преобразователь давления с дисплеем | |||||
| IN | Специальный преобразователь давления для кондиционирования воздуха | |||||||
| IC | Высокотемпературный преобразователь давления | |||||||
| IQ1/IQ2 | Преобразователь давления с большой диафрагмой/высокой температурой | |||||||
| Диапазон измерений | -0,1. . .0~0,01...100 МПа | |||||||
| (0-X) кПа или МПа | X: Указывает фактический диапазон измерения | |||||||
| Код | Источник питания | |||||||
| D1 | 24 В постоянного тока | |||||||
| D2 | 5 В постоянного тока | |||||||
| D3 | Другое | |||||||
| Код | Выходной сигнал | |||||||
| S1 | 4~20 мА постоянного тока | S5 | 0~20 мА постоянного тока | |||||
| S2 | 1~5 В постоянного тока | S6 | 0~10 В постоянного тока | |||||
| S3 | 0~5 В постоянного тока | S7 | 0,5~4,5 В постоянного тока | |||||
| S4 | 0~10 мА постоянного тока | |||||||
| Код | Подключение давления | |||||||
| J1 | M20×1,5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Другое | |||||||
| Код | Электрическое подключение | |||||||
| B1 | Hirschmann | |||||||
| B2 | Разъем PG7 | |||||||
| B3 | Выход герметичного кабеля | |||||||
| B4 | Промышленный корпус 2088 | |||||||
| B5 | Промышленный корпус 2088 с дисплеем | |||||||
| B6 | Другое | |||||||
| Код | Тип давления | |||||||
| G | Избыточное давление | |||||||
| A | Абсолютное давление | |||||||
| S | Герметичное опорное давление | |||||||
FAQ:
1. В: Каковы особенности ваших преобразователей с датчиками давления?
О: Высокая точность, долговечность и отличная производительность. Доступна настройка.
2. В: Могу ли я настроить специальные спецификации?
О: Да, наши инженеры могут адаптировать продукты для удовлетворения конкретных потребностей. Мы предоставляем услуги OEM и ODM.
3. В: Какова ваша производственная мощность?
О: Наши производственные мощности позволяют производить до 30 000 преобразователей с датчиками давления в месяц, поэтому мы полностью способны удовлетворить потребности крупномасштабных заказов. Однако рекомендуется заранее связаться с нашей командой продаж, чтобы обеспечить бесперебойное производство и планирование поставок.
4. В: Каков типичный срок поставки?
О: 5~8 рабочих дней для стандартных моделей. Индивидуальные продукты могут отличаться.
5. В: Как оценивается цена на продукцию? Есть ли скидки?
О: Конкурентоспособные цены со скидками для оптовых заказов или долгосрочных партнеров.
6. В: Какова гарантия на вашу продукцию? И послепродажное обслуживание?
О: Наша гарантия составляет 24 месяца после отгрузки, и наша служба послепродажного обслуживания ответит на ваши вопросы в течение 24 часов, удаленные инструкции по сети ПК всегда доступны.
