BP156 OEM 4-20mA высокоустойчивый датчик передачи давления для измерения жидкости газа
Product Details
| Модель No.: | BP156 | Материал для жилья: | Нержавеющая сталь |
|---|---|---|---|
| Торговая марка: | HTсенсор | Производство: | Китай |
| Тип конструкции: | Датчик диффузного силиконового давления | Степень точности: | 0,5% полной шкалы |
| Диапазон давления: | 0kpa~10kpa...20MPa | Рейтинг IP: | IP65 |
| Конфигурация: | OEM и ODM | Сила: | 5ВДС //24ВДС |
| Выделить |
4-20mA pressure transmitter sensor,high stable pressure sensor for liquids,OEM pressure transmitter for gas measurement |
||
Product Description
BP156 OEM 4-20mA высокоустойчивый датчик передачи давления для измерения жидкости газа

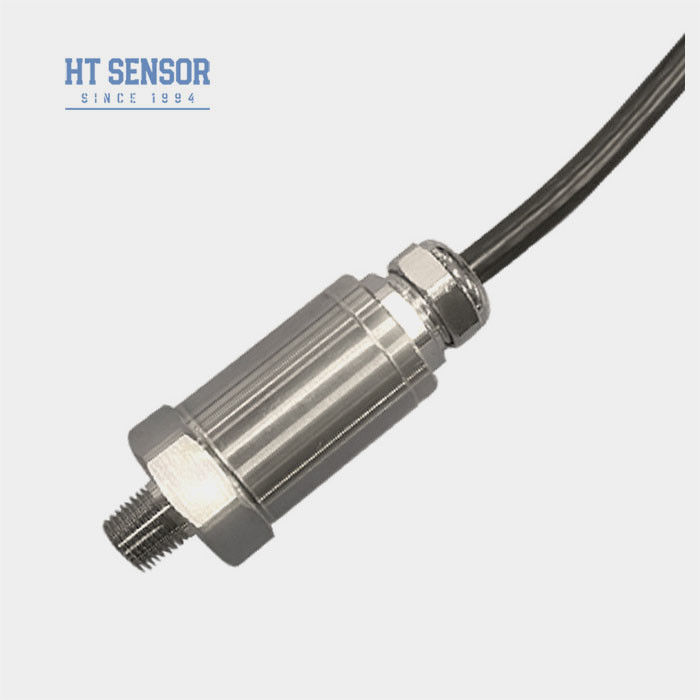

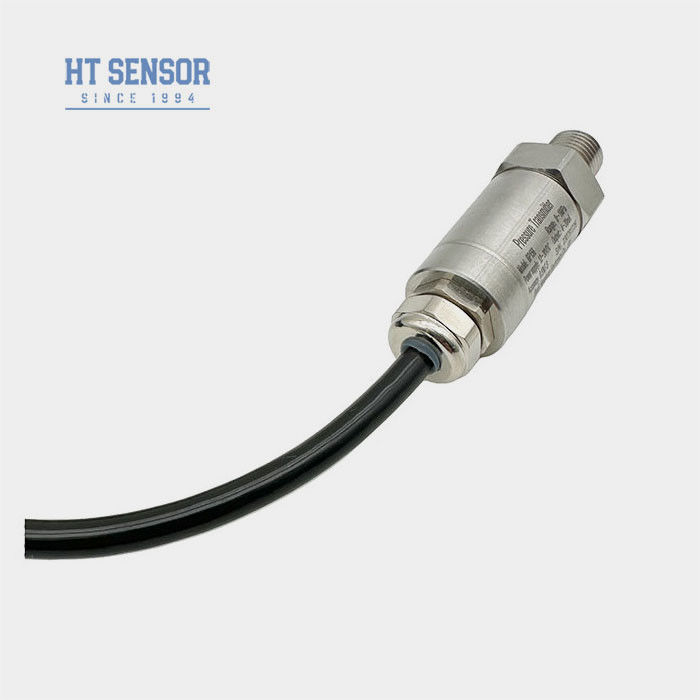

BP156 Передатчик давления
Введение датчика давления:
Датчик датчика давления BP156 использует в качестве элемента измерения сигнала маслонаполненное ядро силиконовой изоляционной мембраны HT, устойчивой к давлению.Схема обработки сигнала расположена внутри корпуса из нержавеющей сталиПродукт прошел строгие испытания и скрининг старения компонентов, полуфабрикатов,и готовых продуктов для обеспечения стабильной и надежной работы.
Характеристики продуктас датчиком давления:
1Широкий диапазон измерений, структура из нержавеющей стали, различные формы интерфейсов давления
2Структура из нержавеющей стали с защитой IP65
3.Высокая точность, вся структура из нержавеющей стали
Заявленияс датчиком давления:
1Измерение давления не коррозионных газов и жидкостей из нержавеющей стали 316L
2Применяется в морской и авиационной промышленности
3. Используется в промышленных процессах на месте, таких как нефтедобыча, химия, металлургия, производство электроэнергии и гидрология
4Используется в гидравлических и пневматических системах управления
| Параметры производительностис датчиком давления: | |
| Диапазон измерений | 0kPa ~ 10kPa...20MPa |
| Тип давления | Измерительное давление, абсолютное давление, герметическое давление |
| Перегрузка | ≤ 1,5-кратный номинальный диапазон |
| Точность @ 25oC | ±0,25% (типичные) ±0,5% (максимальные) |
| Повторяемость и гистереза | 0.02% F.S. (обычный) 0.05% F.S. (максимальный) |
| Долгосрочная стабильность | ± 0,1% F.S./Year (типичный) ± 0,2% F.S./Year (максимальный) |
| Сдвиг температуры нулевой точки | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Полномасштабное изменение температуры | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Частота ответа | 2.4 кГц |
| Компенсационная температура | 0-70oC ((≤10mpa, настраивается) |
| Операционная температура | -20°C~80°C |
| Температура хранения | -40°C ~ 120°C |
| Вибрация | 10g,55Hz ~ 2kHz |
| Жилой материал | 304, 316L |
| Материал диафрагмы | 316L |
| Сопротивление изоляции | 100MΩ 100VDC |
| Уровень взрывостойкости | Ex db IIC T6 Гб |
| Рейтинг защиты | IP65 |
| Печать O-Ring | Фторированная резина |
| Вес | ~ 0,05 кг |
| Выходной сигнал | Напряжение питания | Тип выхода |
| 4 ~ 20 мА | 12 ~ 30VDC | 2/3/4 проволоки |
| 0~10/20mA | 3 провода |
|
| 0/1 ~ 5 В | ||
| 0/1 ~ 10В | ||
| 0.5 ~ 4.5 В | 5VDC |
| Примеры отбора |
| Советы по заказу |
1При выборе изделия убедитесь, что испытываемая среда совместима с контактными частями изделия.
2При заказе обратите внимание, что взрывозащитные изделия не включают цифровой дисплей.
3. При заказе передатчика с LCD или LED головой дисплея, питание передатчика не должно быть ниже 20VDC.
4Для обеспечения надежной работы продуктарекомендуется, чтобы пользователи устанавливали устройства защиты от молнии на месте и обеспечивали надежное заземление продукта и питания.
5О-кольца из фторной резины имеют номинальный диапазон температуры работы от - 20 °C до 250 °C. Когда температура работы продукта ниже -20 °C, следует выбрать герметичное кольцо типа EPDM O.
6. Длина кабеля по умолчанию составляет 1,5 м, и есть три вида материалов на выбор.Если не указано, можно использовать полиэтиленовый кабельный материал.Если вам нужны разные кабельные материалы,Пожалуйста, укажите в порядке.7В случае особых требований, таких как сильные вибрации, мгновенное воздействие, сильные электромагнитные или радиочастотные помехи, пожалуйста, сообщите нам и укажите в заказе.

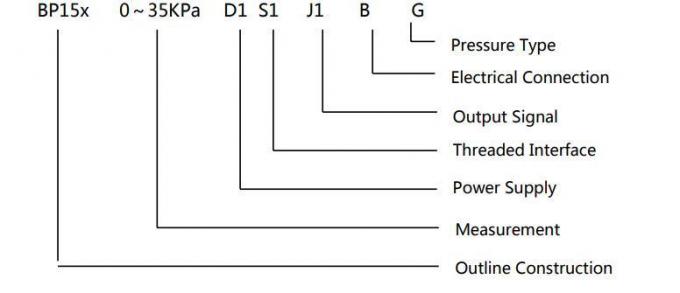

| Руководство по заказу | |||||||||
| BP15X | Аналоговый передатчик давления | ||||||||

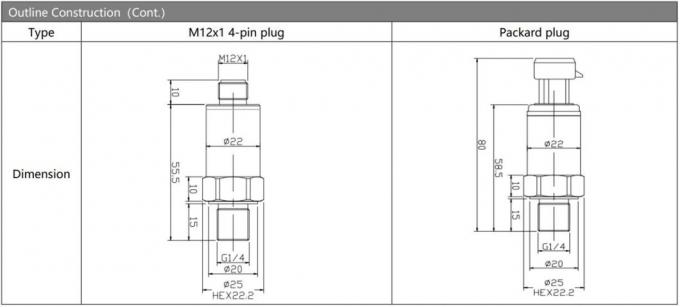

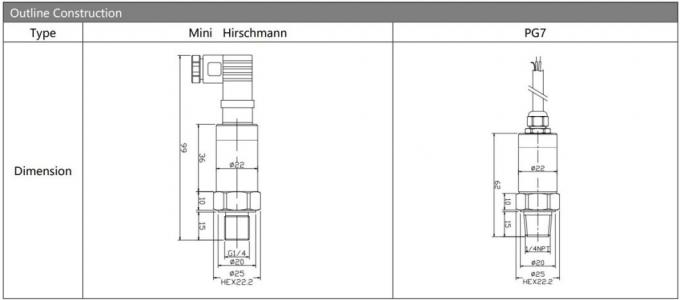

| Код | Конструкция | ||||||||
| 5 | Пакардская розетка | 6 | Запечатанный кабель прямого выхода 1,5 метра | ||||||
| 7 | Мини-коннектор Хиршмана | 8 | Большой соединитель Хиршмана | ||||||
| Диапазон измерений | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa или MPa |
Х: Указывает фактический диапазон измерений | ||||||||
| Код | Силовое питание | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Прочие | ||||||||
| Код | Выходной сигнал | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 00,5-4,5 ВДС | ||||||
| S4 | 0~10mADC | ||||||||

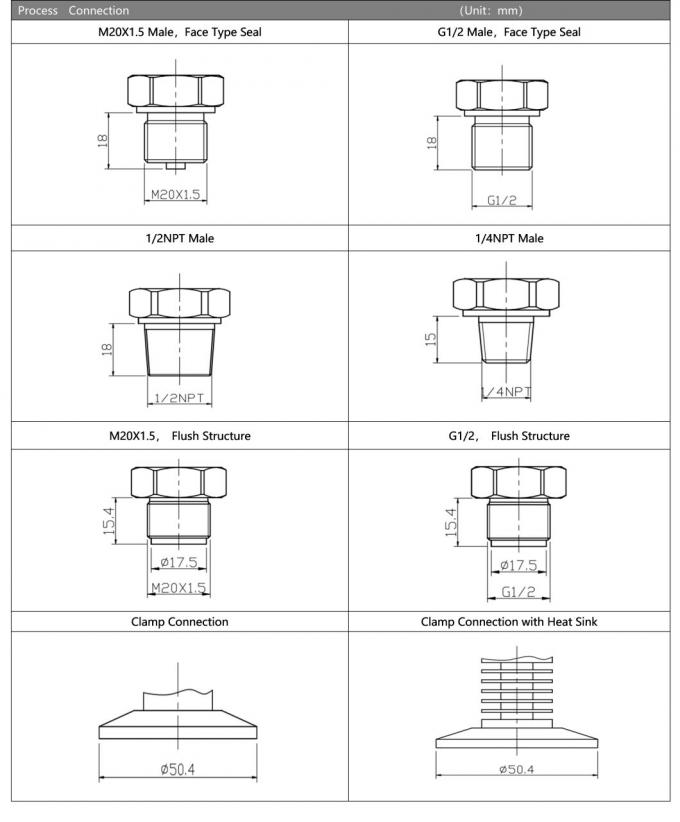

| Код | Подсоединение под давлением | ||||||||
| J1 | M20x1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Другие (фланцевая) | ||||||||

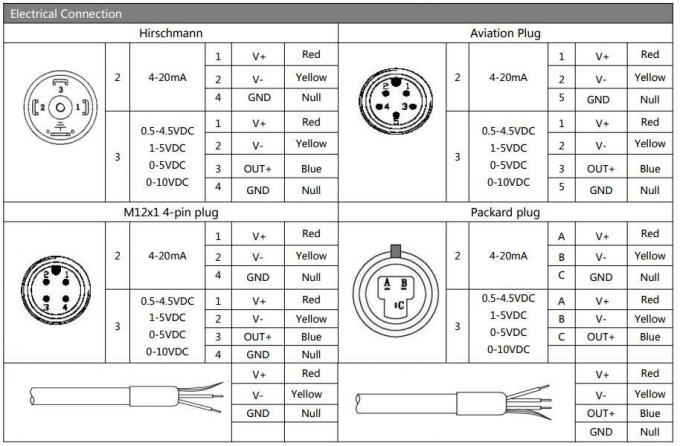

| Код | Электрическое соединение | ||||||||
| В1 | Хиршманн | ||||||||
| В2 | PG7 | ||||||||
| В3 | Кабель запечатанный выход 1,5 метра | ||||||||
| В4 | Прочие | ||||||||
| Код | Тип давления | ||||||||
| G | Давление измерения | ||||||||
| А. | Абсолютное давление | ||||||||
| S | Запечатанное эталонное давление | ||||||||
Частые вопросы
Вопрос: Вы торговая компания или производитель?
A: Мы являемся производителем с 2004 года, стремящимся производить высокоточное, долгосрочное стабильное, экономически эффективное измерение давления/уровня/температуры.
В: Какова ваша система контроля качества?
Ответ: Наш завод сертифицирован по стандарту ISO 9001-2015. Все продукты завершены с компенсацией температуры и 48-часовым тестом старения перед отгрузкой.
Вопрос: Какова гарантия на ваши продукты?
Ответ: 12-18 месяцев с даты отгрузки, для повреждений, не вызванных человеком.
Вопрос: Перевозка и доставка?
Ответ: Малые заказы доставляются с помощью DHL, Fedex, TNT, UPS, с сроком доставки в 4 - 5 рабочих дней.
Большие заказы рекомендуется отправлять по морю.
